9.如图5-4-10所示，碳棒A、B立于硫酸铜(CuSO₄)溶液里，通电后，碳棒A上析出红色的铜，根据这一现象可以判定，电源C端是_________极，在导线BD中定向移动的是__________,移动方向是_________。在溶液里，定向移动的电荷是__________，电流方向是____________。

图5-4-10

思路解析：此题是一道理化综合题，在图中的装置，烧杯中盛有硫酸铜溶液，A、B为两根碳棒，当闭合开关后，由于A棒上有红色的铜生成，则A一定是与电源负极相连，铜离子(Cu²⁺)移动到与电源负极相连的碳棒，得到电子还原为铜。由此确定了电源的正、负极。由于人们规定了正电荷定向移动的方向为电流方向，则负电荷的自由电子或负离子定向移动的方向就与电流方向相反。做好此题需要一定的化学基础。

答案：负　 自由电子　 B→D正、负离子　 B→A

8.如图5-4-9所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么甲图所示的电流表的量程是________，此时电流表的示数是________；乙图所示的电流表的量程是________，此时电流表的示数是_________。

图5-4-9

思路解析：甲图选0-0.6 A的量程，整个表盘共分为30个小格，每小格代表0.02 A，故甲图的示数是0.24 A。乙图选0-3 A的量程，整个表盘共分为30个小格，每小格代表0.1 A，故乙图的示数是1.2 A。

答案：0-0.6 　A0.24 　A0-3A　 1.2 A

7.指出图548所示电路的错误之处：

图5-4-8

(1)_______________________________________________________________________；

(2) ______________________________________________________________________；

(3) ______________________________________________________________________。

思路解析：元件要接入电路，两个接线柱都要使用，而L₂只用了一个接线柱，故灯L₂没有接入电路；图中电流表与灯L₁并联了，L₁被短路；电流从电源的正极流出，经过L₂的右接线柱、L₁的左接线柱、电流表和开关回到负极，没有经过任何用电器，所以电源被短路。

答案：(1)灯L₂没有接入电路

(2)电流表与灯L₁并联了

(3)电源短路

6.(2010辽宁沈阳模拟)用电流表测电流时，某同学接入电路的是0-0.6 A的量程，却在0-3 A的量程中读成2.4 A，则实际测得的电流应是_______A。

思路解析：因为电流表的0-0.6 A和0-3 A两个量程相差5倍，解答此题方法有多种，可以用2.4 A除以5得到0.48 A；也可以自己在心里记住两个量程的对应刻度值和分度值直接读出；或查共偏了几个小格，然后乘以0-0.6 A量程的分度值0.02 A算出。

答案：0.48

5.如图5-4-7所示，电流表的连接正确的是(　　 )

图5-4-7

思路解析：A图中电流表的接线柱接反了，B、D中电流表与灯泡并联了。使用电流表必须保证电流表与被测用电器串联，并让电流从“+”接线柱流入，从“-”接线柱流出。

答案：C

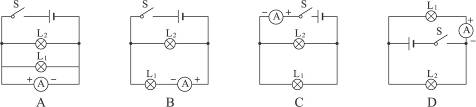

4.如图5-4-6所示的四个电路图中，电流表能测量并联电路中通过灯L₁电流的是(　　 )

图5-4-6

思路解析：A图中电流表与L₁并联了，且相当于将电流表直接连到电源两极上了，B图中电流表的正、负接线柱接反了，C图中电流表在干路上，测干路电流。

答案：D

3.某同学做“用电流表测电流”的实验，正确连接了电路，闭合开关后，电流表的示数如图5-4-5所示。由此可以看出，实验中存在的问题是_____________，使实验结果更为精确的做法是_____________。

图5-4-5

思路解析：由题图可知，该电流表有两个量程，一个是0-0.6 A，一个是0-3 A，该同学选择了0-3 A量程，指针指在0.3 A处，而0.3 A的电流没超过0-0.6 A的量程，并且0-0.6 A的量程每小格代表0.02 A，比0-3 A的量程每小格代表0.1 A更为精确，故该同学存在量程选择错误的问题。

答案：选择的量程过大将0-3 A的量程改为0-0.6 A

2.(2010安徽模拟)如图5-4-4所示为我们常见的家用电器。关于它们正常工作时的电流，下列说法合理的是(　　 )

图5-4-4

A.电风扇约2 A　　 　　　　B.电冰箱约1 A

C.电视机约2 A　　　　　　 D.台灯约1 A

思路解析：家用电风扇的电流约0.5 A，电冰箱的电流约l A，电视机的电流约0.5 A，台灯的电流约0.2 A。

答案：B

1.下列用电器正常工作时，通过的电流最大的是(　　 )

A.同学用的快译通　　 B.写字台上的护眼灯

C.台式电扇　　　　　 D.电冰箱

思路解析：快译通中的电流约100 μA，护眼灯中的电流约0.2 A，台式电扇的电流约0.5 A，电冰箱中的电流约1 A。

答案：D

6.现有两节电池，一个开关，导线若干，两个小灯泡，两个电流表，如图5-4-3所示。要求：两只小灯泡并联，A₁测通过L₁的电流，A₂测干路的电流。请把实物按要求连成电路。 (干路和支路中的电流均小于0.6 A)

图5-4-3

思路解析：连接实物图时，仍要按照前面所讲的并联电路的连接方法，在连接电路的过程中，注意电流表正确使用的四条规则，即A₁与L₁串联，A₂串联在干路上，电流从电流表的“+”流入，“-”流出，因为电流均小于0.6 A，故选0-0.6 A的量程。

答案：如图所示。
