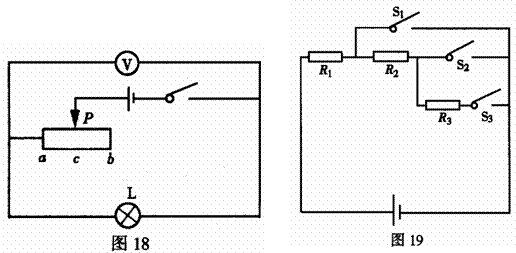

22.[2005兰州]如图19所示电路，电源电压不变，当只闭合S₁时，R₁的电流为I₁；

当只闭合S₂时，R₂的电流为I₂，此时R₂消耗的功率是20W，I₁：I₂=3：2；当只闭合S₃时， R₃消耗的功率是15W。求：

(1)只闭合S₁时，R₁消耗的功率；

(2)只闭合S₃时，R₁消耗的功率。

[解](1)90W　 (2)10W

小军的父亲想添置一台1000W的空调机，他要小

军从安全用电方面考虑，帮助解决这一问题. 为

此小军对家中的用电情况进行了调查，记录如右表.

(1)试通过计算说明小军家中原有电路上再

安装这样一台空调是否安全？

(2)为了保证小军家能安装这台空调机，请你

从安全用电的角度考虑，帮助小军提出合理的解决办法.

[解](1)电能表允许负载最大功率

P最大=UI=220V×10A=2200W

现有用电器总功率：

P现有=40W×8+100W+150W+100W+750W=1420W

如果再装上空调机，总功率为1420W+1000W=2420W＞2200W，超过电能表允许负载最大电功率，所以不能再安装一台1000W的空调机.

其它方法正确合理同样给分.

(2)①换用允许通过电流更大的电流表；

②另外拉一对电线供空调机专用；

③换用熔断电流更大的保险丝，同时应考虑电线的安全性.

21.[2005兰州]如图18所示电路，灯L的额定电压是8V。当滑片P在中点C时，灯L恰好正常发光，其功率为P_L；当P在b端时，灯L消耗的功率为P_L’，且P_L：P_L’=16：9，求：(1)电源电压．　　 (2)P在b端时，电压表的示数．

[解](1)U=12V　 (2)6V

20.[2005莆田]有一种车床用的照明灯泡(如图)，它的

额定电压是36V，正常工作时灯丝的电阻36Ω，求：(l)该灯泡正常工作时的电功率。

(2)灯泡连续正常工作10h消耗多少千瓦时的电能。

[解](1)P=U²/R =36V x36V/36Ω=36W

　 (2)W=Pt =36 x10^-3kw x10h=0.36kwh

19.[2005年安徽]垃圾是城市生活的“副产品”．据统计2000年我国城市垃圾总量约1.5亿吨，并且每年以8%的速度在增长。如何处理这些垃圾已成为人们关注的热点问题．现在，人们处理生活垃圾的方法通常有两种：一种是集中填埋；另一种是利用垃圾中的可燃物质进行燃烧发电研究表明：生活垃圾的平均热值为6.27×l0⁶J/kg。利用垃圾作为燃料建立发电厂，每燃烧1吨生活垃圾可以发电240kW·h。安徽省某人大代表提议，在合肥市郊区兴建一座规模为2台1.2×10⁴kW发电机的垃圾处理发电厂。问：

(1)若每天工作12小时，请估算该发电厂建成后每天可以处理多少吨生活垃圾？

(2)请你从环保、节能、经济等角度简述兴建垃圾发电厂的意义．

[解](1)1天可发电

W＝Pt＝2×1.2×10⁴×12(kWh)＝2.88×10⁵ kWh

每吨垃圾可发电240kW·h

K＝240kW·h/t

m＝＝(t)＝1.2×10³t

(2)本题是开放性试题，要求从环保、节能、经济三个方面答题，所答合理均可得分；

　 以下内容供评卷时参考：

①可以通过回收垃圾使废弃物成为二次能源　　 ②可以减少对土壤、空气、水等环境污染

　 ③可以减少垃圾堆放所侵占的耕地，节约用地

　 ④可以带动垃圾处理产业，发展当地经济

18.[2005年安徽]小明总爱在家里做些课外小实验·在学习了电学知识后，小明与同学合作组装了一个如图所示的实验装置。他想通过该实验测算小电动机提升重物的效率．当他闭合开关后，通过调整实验装置，使钩码在l0s内匀速上升了0.6m，并观察到电压表和电流表的示数分别为3V和0.2A.已知钩码的质量为50g.求：

(1)电动机在钩码匀速上升的l0s内消耗的电能．

(2)在钩码匀速上升的过程中，电动机提升钩码的效率约为多少？

[解]⑴W＝UIt＝0.2×3×10(J)＝6J

⑵W_有＝Gh＝mgh＝0.05×10×0.6(J) =0.3Ag

17.[2005锦州课改]随着我国经济的发展，汽车数量迅猛增长，汽车排放的尾气造成的空气污染越来越严重。据有关资料统计，汽车尾气排放造成的空气污染目前已占整个污染源的一半以上。在这种情况下，目前正在研制开发的太阳能汽车具有更好的发展前景。如图14所示是某研究所研制的太阳能汽车，它是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动的一种新型汽车。设太阳光照射到电池板上的辐射功率为7kW。在晴朗的天气，电池对着太阳时产生的电压为160V，并对车上的电动机提供12A的电流，请你求出：

　(1)在这种情况下电动机消耗的电功率是多大?

(2)如果这辆汽车的电动机将电能最终转化为机械能的效率为75%，当汽车在水平路面上匀速行驶时，受到的牵引力为180N，则在1min钟内这辆车行驶了多少米?

[解](1)电动机消耗的电功率：P=UI=160V×12A=1920W

　(2))由得：W_电=Pt=1920W×60s=115200J

　　　 由题意W_机=W_电η=115200J×75%=86400J

　　　 又由W=Fs得：汽车行驶的距离

　答：电动机消耗的电功率为1920W；汽车在1min钟行驶了480m。

　(注：计算题其他方法合理也可得分)

非 课 改 试 题

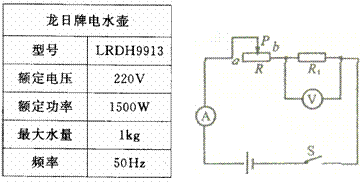

16.[2005德阳·课改]如图所示的电路中，电源电压保护不变，没有变阻器的最大阴值是40Ω。闭合开关S后，当滑动变阻器的滑片P置于端时，电流表的示数为0.3A，电压表的示数为6V。求

(1)电阻R₁的阻值是多少？

(2)当滑动变阻器的滑片置于a端时，电流表和电压表的示数分别是多少？

(3)滑动变阻器的滑片在a、b两端点处时，R₁消耗的功率之比。

[解]① 当滑片在b端时，I_b=0.3A　 U=6V

② 当滑片在a端时，　　 　　　

6-U₁=2U₁　　 U₁=2V　　

③ 滑片在b端时R₁消耗功率　 P_b=I_bU=0.3A×6V=1.8W

　 滑片在a端时R₁消耗功率　 P_a=I_a²·R₁=(0.1A)²×20=0.2W

　　　　 答：略。

15.[2005·潍坊课改]某电水壶的铭牌如下表所示。

(1)电水壶在额定电压下工作时的电流是多少?

　 (2)此电水壶正常工作5min消耗多少电能?

　 (3)若实际电压只有110V，则电水壶的实际功率是多少?(不考虑温度对电阻的影响)

[解](1)6.82A　 (2)4.5×105J　 (3)375W

14.[2005沈阳]如图12甲所示，是小玲家中使用的电能表，图12乙是她对自己家的用电器使用情况的记录表。(1)通过计算说明表中所列的用电器能否同时使用？(2)如果按小玲调查的用电器使用情况，她家一个月(按30天计)共消耗电能多少KW·h?

[解](1)P最大=IU=220V×10A=2200W

P总=40W×2+5W×4+150W+750W+150W=1150W

∵1150W＜2200W∴各种电器能同时使用

(1)　　　 W=P1t1+P2t2+P3t3+P4t4+P5t5

=0.04kW×2×3h+0.005kW×4×3h+0.15kW×4h+0.75kW×2/3h+0.15kW×8h

=2.6kWh

W总=30W=30×2.6kWh=78kWh

13.[2005锦州课改]某电热杯的铭牌如下表所示。在某次烧水过程中，加在电热杯两端的实际电压只有额定电压的0.9倍，烧开这杯水的时间为5min。设电热杯的电阻不变，请你求出：

　(1)这次烧水过程中电热杯的实际功率是多少?

　(2)如果电热杯在额定电压下工作，那么烧同样多的开水需通电多长时间?(设烧开这杯水需要吸收的热量不变且不计热量损失)

[解](1)由和P=UI得： 　　则

　　 　电热杯的实际功率P_实=0.81 P_额=0.81×700W=567W

　(2)由题意知Q=W=P_实t_实=P_额t_额

　　 得(或t_额=243s)

　答：电热杯的实际功率567W；在额定电压下烧同样多的开水需用4.05min。

　　 解法二：(1)由和P=UI得

　　 所以电热杯的电阻

　　 电热杯的实际功率是

　　(2))见解法一
