9．如图5，电路中灯L标有“9V　 6W”，电阻R为13.5Ω，开关闭合时

灯恰好正常发光，则开关断开时，小灯泡的实际功率是(　　　 )

A．1.5W　　 　B．3W　 　　C．6W　　 　D．0W

8．以下说法正确的是(　　　 )

A．家庭电路中大功率用电器可以并联使用，小功率用电器应串联使用

B．家庭电路中，开关绝不可以和用电器并联使用

C．家庭电路中用电器总功率过大时，保险丝可以用熔点较高的导线代替

D．以上说法都对

7．如图4所示，电源电压U不变，当开关S闭合与断开时，R₁两端的电

压比是4:3，则当开关S断开时，R₁与R₂的功率之比是(　　　 )

A．3:1　 　　　B．1:3　　

C．4:1　　 　　　D．1:4

6.如3图，电源电压U不变，当滑动变阻器的滑片P向右移动时，则(　　　 )

A．电流表示数变大，电压表示数变小　

B．电流表示数变小，电压表示数变小

C．电流表示数变大，电压表示数不变　

D．电流表示数变小，电压表示数不变

5．关于灯L₁“2.5V 1.0W”和灯L₂“3.8V 3.6W”，下列说法

正确的是(　　　　 )

A．两灯电阻R₁＞R₂　　　　　

B．正常工作时，两灯电流I₁＞I₂

C．两灯串联时，实际功率P₁＜P₂　　　 D．两灯并联时，实际功率 P₁＞P₂

4.在某一温度下，连接在电路中的两段导体A和B中的电流与

其两端电压的关系如图2所示。由图中信息可知(　 　　)

　 A．A导体的电阻为10Ω　　　

B．B导体的电阻为10Ω

　 C．A导体两端电压为3V时，通过A导体的电流为0.3A

　 D．B导体两端电压为3V时，通过B导体的电流为0.6A

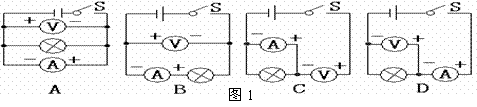

3．如图1所示，在下列四个图中，电压表和电流表使用正确的是(　　　 )

	图1

2．关于电功和电功率，下列说法正确的是(　　　 )

　 A．电功是表示电流做功快慢的物理量

　 B．电功率大的用电器一定比电功率小的用电器做的功多

　 C．电流通过导体做功越多，电功率越大

　 D．在相同的时间内，电流通过导体做功越多，电功率越大

1．关于电压，下列说法正确的是(　　　 )

　 A．有电源就一定有电压且有电流　　 B．电压就是电的压力

　 C．电压是形成电流的条件之一　　　 D．有电压就一定能形成电流

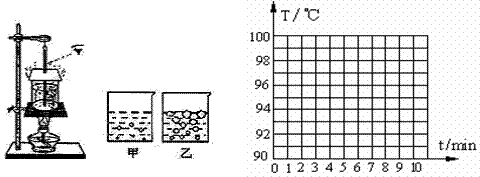

1　 .如图7所示，是小明和小华在观察“水的沸腾”实验中的情景，通过酒精灯对水加热，使水沸腾，他们记录的数据如下表所示：(10分)

　 　　　　　　　　 图7　　　　　　　　　 图8　　　　　　　　 图9

(1)实验中除了需要温度计外，还要测量时间的工具是　　　。(1分)

(2)继续实验，观察到水沸腾时的现象如图8中的图　 　 　(选填“甲”或“乙”)，水沸腾时吸收热量，温度　　(选填“升高”、“不变”或“降低”)。(2分)

(3)本次实验中水沸腾时的温度为　　　　　　　 。 (1分)　　

(4)根据记录在图9中画出水的沸腾图像。(2分)

(5)实验中发现，水从开始加热到沸腾的这段时间过长，造成这种现象的原因可能是：　　　　

________________________________________________________，(写一种原因)(2分)

(6)指出本次实验操作中的两处错误：a.____________________________________________________________________________

b._______________________________________________________________________(2分)

2、如图10是一光具座，蜡烛、凸透镜、光屏分别放在____.____.____三处，实验前应首先调节________________________，使________________　　 。若当AB＝BC时，恰能在光屏上得到清晰的像，那么，再向左移动蜡烛，则必须向_______移动光屏，才能在光屏上再得到清晰的像，所得像的性质是______________　　　　　　　 图10
