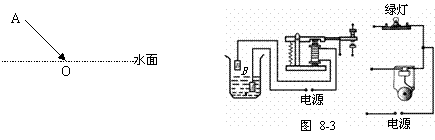

24．图8-4所示是小玲同学探究“电流跟电压之间的关系”时所用的实验器材。
⑴请在虚线框中画出实验电路图，并按电路图将图中所示实物连接起来，要求变阻器滑片P向右滑动时，电路中的电流变大。
⑵为了达到研究目的，实验过程中必须保持 不变。
⑶图中滑动变阻器的作用是 。如果没有滑动变阻器，要完成这个实验目的，说出你准备采用的办法： 。
⑷小玲同学通过实验得出了表中的数据，从中你可以得出的结论是 。
⑸现在小玲还打算利用这个电路来探究“电流跟电阻之间的关系”，实验中应换用
，调节滑动变阻器的滑片的位置，保持
不变，记下对应的电流值。
|
|
电阻R＝5Ω |
||
|
电压／V |
1 |
2 |
3 |
|
电流／A |
0.2 |
0.4 |
0.6 |
图8-4
23.某小组同学探究灯光发光时的亮度与哪些因素有关.他们用9只不同规格的灯泡分别接入电路,使它们都正常发光,并用电压表和电流表分别测得灯泡正常发光时的电压和电流.该小组的同学仔细观察灯泡的亮暗程度,把9只灯泡分成3组,每组的亮暗程度相同,且第一组最亮,第二组次之,第三组最暗.实验中记录的有关数据分别如表一、表二、表三所示.
|
表一 |
||
|
实验 序号 |
电压 (V) |
电流 (A) |
|
1 |
6 |
2.00 |
|
2 |
12 |
1.00 |
|
3 |
24 |
0.50 |
|
表三 |
||
|
实验 序号 |
电压 (V) |
电流 (A) |
|
7 |
3 |
1.00 |
|
8 |
6 |
0.50 |
|
9 |
12 |
0.25 |
|
表二 |
||
|
实验 序号 |
电压 (V) |
电流 (A) |
|
4 |
6 |
1.00 |
|
5 |
12 |
0.50 |
|
6 |
24 |
0.25 |
(1)分析比较实验序号1与4、2与5、3与6的数据及观察到的现象,可得出的初步结论是:_______________________________________.
(2)分析比较实验序号___________的数据及观察到的现象,可归纳得出的初步结论是:通过灯泡的电流相等时,灯泡两端的电压越大,灯泡越亮.
(3)进一步综合分析表一、表二、表三中的数据及观察到的现象,还可得出的结论有:
A．____________________________________________________；
B.______________________________________________________。
