28．如图所示，“6V　 3 W”的小灯泡L与额定功率为10W的电阻器R串联，电源电压大小为10V，且保持不变．闭合开关S，电流表、电压表示数分别为0.20A和2.4V，不考虑电阻器和小灯泡电阻随温度的变化，求：　

(1) 电阻器R的阻值．

(2) 整个电路消耗的实际功率．　

王刚同学的求解如下：　

(1) 根据欧姆定律，电阻器的电阻R= = = 12Ω

(2) 因为整个电路只有小灯泡L和电阻器R两个用电器，

所以整个电路消耗的电功率　　　 P=3W+10W=13W ．

请你指出王刚同学求解过程中存在的错误，并指出正确的解答．

27．为了研究凸透镜成像规律，某校物理兴趣小组利用一些器材做了一组实验并且采集了如下表一和表二两组数据．请分析两表中的数据回答下面的问题．

表一：(f₁=0.10m)

表二：(f₂=0.12m)

(1)分析比较实验序号1、2、3(或4、5、6)数据中物距u与像距v 变化关系及相关条件，可得出的初步结论是：　　　　　 　　　　　　　　　　　　　　　　　　　　　　；

(2)分析比较实验序号　　　　　　　 数据中物距u与像距v 变化关系及相关条件，可得出的初步结论是：不同的凸透镜，当它们成实象时，物距相同，像距随焦距的增大而增大 ；

(3)请在如图方格内建立坐标，以“1/u”为横坐标，以“1/v”为纵坐标，将表格二的数据通过描点作图的方式得到“1/v-1/u”图线；

(4)请进一步综合分析比较表一、表二中经运算后得到的数据及相关条件，结合得到“1/v-1/u”图线，对物距u、像距v和焦距f的具体函数关系进行大胆猜测：

你的猜测是：　　　　　　　　　　　　　　　　　　　　　　 　．

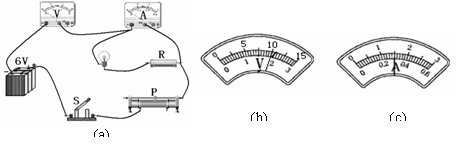

26．在一次测量小灯泡额定功率的实验中，聪明而粗心的小刚连接了如图 (a)所示的电路。同组的小明发现电路连接有错．问：

(1)如果闭合图示电路中的开关，电压表的读数约为　　 　V，电流表的读数约为　　　　 A，

小灯泡发光情况为　　　　　　 ．(正常发光/可以发光/亮度较暗/不发光 )

(2)小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率．在图(a)中画出小刚改动的那条导线．

(3)小灯泡上标有“2.5V”字样(灯泡额定功率约为1W)，则实验时，在闭合开关S之前应该　　　　　 　．闭合开关后，发现电压表示数如图(b)所示，则应该将滑动变阻器的滑片P向　　　　 移动(左/右)，将电压表的示数调整到　　 V ．如果此时电流表的示数如图(c)所示，则该小灯泡的额定功率是　　　　 W ，该小灯泡的电阻是　　　　 　．

25．亮亮利用一只量杯(装有适量的某种液体)、一根细线和一只弹簧测力计测量一个形状不规则的固体物块的密度(该物块不吸收任何液体)，如图所示，根据图示可读出物块重为______N，物块的体积为__　　　 ____cm³，计算出物块的密度ρ_物＝___　　　 _　 __kg/m³，该液体的密度

ρ_液＝____　　　　 __kg/m³．(g取10N／kg)

24．小张同学在研究晶体熔化实验过程中想到：质量相同的不同晶体熔化成液体时吸收的热量是否相同呢？他们在相同的烧杯中分别装上了100g的冰和萘，用同样的酒精灯加热，并用表测出它们熔化

过程所用的时间，记录的数据如表所示．

(1)分析实验数据，可以得出结论：质量___　　 ___的不同晶

体熔化成液体时吸收的热量是____　 __的．

(2)为了表示晶体的这种性质，仿照比热容的定义，可知： __________的某种晶体熔化成同温度的液体时_________的热量，叫做这种晶体的熔化热．用字母λ表示．

23. 如图所示，单摆在竖直平面内左右摆动，滚摆在竖直平面内上下往复运动．

(1)这两个实验可以说明的同一个物理问题是：　　　　　　　　　．

(2)在单摆左右摆动和滚摆上下往复运动的过程中，你将会看到它们上升的高度逐渐降低．产生此现象的原因是：　　　　　　　　 　　　　　　．

22．如图a，用刻度尺测量一透明胶带的宽度，该刻度尺的分度值是　　　 ，胶带的宽度

是　　　 cm；图b中温度计的读数为　　　 　℃，该温度计的测量范围是　　　　　 ℃．

　 a　　　　　　　　　　　　　　　 b　　　　

21．如右图所示，物体静止在水面上，画出它所受力的示意图．

20．如下图电路中有两个小灯，请在图中○内，分别填入及或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零．

19．一条光线与凸透镜主光轴夹角为60°，斜向上入射到放在主光轴上方的平面镜上，如下图所示，入射光线与镜面夹角为30°，请完成经平面镜反射后的光路，并标明光射向平面镜时的反射角的度数．
