4、在学习了电学知识后，同学们尝试“设计电路和编制习题”，老师提供了以下器材：电源、两个“12V 18W”的电阻和若干开关、导线．

(1)小虎第一个完成设计，他设计的电路如图所示．他编制的试题是：“在如图a所示的电路中，闭合开关S₁，通电5min产生多少热量?”

　请你解答此题：

(2)小华思考一会儿，设计了能提供两种功率工作的电路．编制的试题是：“在小虎设计的电路上再加一个开关，使电路能以两种功率工作，其大、小功率之比是___________．”

　 请你在图a中完成小华的设计，并将电路大小功率之比填入空格中．

(3)小明经过认真思考后，用了三个开关，设计了能提供三种功率工作的电路．请你在图b的方框内，画出小明所设计的电路图．

答案：(1)电阻的阻值：

　　 R=U²／P= (12V)²／18W=8Ω

　　 通过电阻的电流：

　　 I=U／R_串=U／2R=12W(2×8Ω)=0.75A

　　 电路通电5min产生的热量：

　　 Q=IR_串t=(0.75A)²×2×8Ω×60×5s=2.7×10³J

　 (2)2∶1；　 　　图略

　 (3)图略

3、如图所示,电源电压恒为6V,R₁、R₂是定值电阻，滑动变阻器最大值为R，当断开S₂、S₃、闭合S₁时，移动滑片P，电路消耗功率的最大值和最小值之比为4：1;当断开S₁和S₃、闭合S₂时，滑片P在a点(此时滑动变阻器连入电路中的电阻为1/4R)和在最右端电流表的示数之比2：1；当S₁、S₂、S₃都闭合时，电流表的示数为1.25A．求:①R₁和R的比值; ②R₂和R的比值; ③R₁、R₂、R₃的值。

答案：①断开S₂和S₃、闭合S₁时，R₁与R串联，P在最左端时电路有最大功率P_大═U²/R₁；当P 在最右端时，电路有最小功率P_小═U²/(R₁+R)；

∴P_大/ P_小═U²/R₁×(R₁+R)/ U²═4/1

∴R₁═1/3×R

∴即R₁/R═1/3

②当断开S₁和S₃、闭合S₂时，P在a点时，R₂和R 串联，I_a═U/(R₂+1/4R)，

P在最右端时I_右═U/(R₂+R)

∴I_a/I_右═U/(R₂+1/4R)×(R₂+R)/U═2/1

∴R₂═1/2R 即R₂/R═1/2。

③当S₁、S₂、S₃都闭合时，R被短路，R₁、R₂并联，有

R_总═R₁R₂/(R₁+R₂)═1/3R×1/2R÷(1/3R+1/2R)═1/5R

I_总═U/ R_总═6V÷1/5R═1.25A

∴R═24Ω

∴R₁═1/3×R═8Ω,R₂═1/2R═12Ω.

2、如图所示，电源电压为12V，并且保持不变，滑动变阻器的最大阻值为18Ω，小灯泡上标有“6V 3W”字样。求：

　(1)灯泡的电阻和正常工作时的电流是多少？

　(2)当S闭合，S₁、S₂都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？

　(3)保持滑动变阻器的位置不变，闭合S、S₁、S₂，此时电流表示数变化了1A，求R₀的阻值是多少？

　(4)闭合S、S₁、S₂，调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少？

答案：(1)R_灯=U_额²/P_额=(6V)²/3W=12Ω　 I_额=P_额/U_额=3W/6V=0.5A

　 　　(2)当S闭合，S₁、S₂都断开时，灯L和滑动变阻器串联

　　　 U_滑=U-U_额=12V-6V=6V　 R_滑=U_滑/I_额=6V/0.5A=12Ω

　 　　(3)闭合S、S₁、S₂时，R0与滑动变阻器并联

　　　 I=I_额+1A=0.5A+1A=1.5A　 I_滑=U/R_滑=12V/12Ω=1A

　　　 R₀=U/(I-I_滑)=12V/(1.5A-1A)=24Ω

　　 (4)闭合S、S₁、S₂，滑动变阻器的滑片调到b端时，整个电路消耗的功率最小

　　　 I_最小=I₀+I_R=12V/24Ω+12V/18Ω=7/6A()

　　　 P_最小=UI_最小=12V×7/6A=14W

1、小明学过安全用电知识后，想自制一只台灯，他选购了一只标号是“36V 36W”的灯泡，回到家后在着手安装时，突然想起家中的插座提供的电压是220V，于是他在包装盒内寻找说明书，但没有找到，却发现了一只配件．

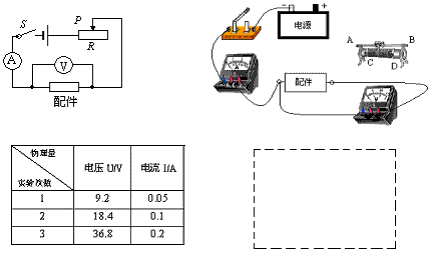

(1)小明想知道配件的作用及有关它的性能参数(如额定功率、额定电流、电阻等)，于是设计了如图所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整.

(2)小明在正确连接完电路后，将测得的实验数据记录在下列表格中，根据实验数据能够知道配件的性能参数是　　 　　　　　　　　　　(只要求写出一个参数及其数值).

(3)小明用“36V 36W”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么

答：　　　　　　　　　　　　　　　　 .

(4)你认为小明自制的台灯合理吗？(请简述理由)

答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　.

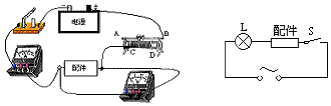

答案：(1)如图

(2)电阻R 为184Ω(或额定功率为184W、额定电流为1A等)

(3)电路图正确　 　分压作用(或分得电压的作用)

(4)考虑到安全用电，小明的选择是合理的；考虑到能量的充分利用，小明的选择就不合理.

19．雷达是现代战争重要的军事装备。如图3所示，

若雷达向飞机发射的微波从发出到接收到返回信号所用

时间为52μs(1μs=10^-6s)，在空气中微波的传播速度

等于光速，则此时飞机与雷达的距离为____________m。

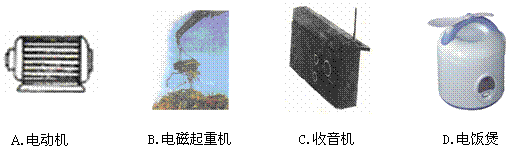

3.下列电器工作时，与电磁波应用有关的是

山东省二〇〇七

20、被人们称为电子眼的雷达是利用____________的反射来探测物体位置的。

浙江省丽水市卷

12．中国探月行动--“嫦娥工程”正在按计划进行，届时，我国登上月球的宇航员可以通过电子设备发射的________与地面测控中心进行联络．对于不同人的讲话声，主要是通过________来区分的．而月球上宇航员之间不能直接对话．是因为________不能传声．

江苏省宿迁市

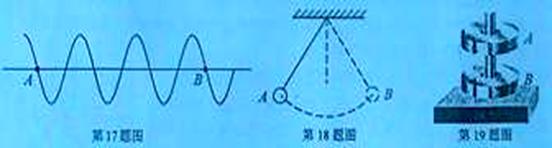

17．如图是一列电磁波的波形图，A、B间的距离为750m，则这列波的波长为_______ m，频率为______Hz。(电磁波的传播速度等于光速)

湖北省咸宁市
