94．根椐标出的电流方向,用电池组、电流表、电压表三个元件符号中的两个元件符号,分别填进电路图的空缺处,填进后要求灯泡L₁和L₂并联,且都能发光.

93．在虚框内填入适当的电学仪表,并标出电流方向及仪表的正、负接线柱.

92．(04贵阳实验区)请你在图中每个方框中画上一个电路元件符号，使其成为一个正确的电路图。

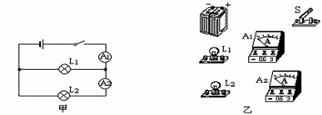

91．(05泰安市)在下图甲中，闭合开关后，通过灯泡L_l的电流为0.5A，通过灯泡L₂的电流为0.4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．

90．(04江苏宿迁)现有电源、开关各一个、两个灯泡L₁和L₂、两个电流表A₁和A₂、导线若干。请按要求在题下方框内画出电路图。

要求：(1)灯泡L₁、L₂并联；(2)开关控制整个电路；(3)电流表A₁测灯泡L₁的电流；(4)电流表A₂测总电流。

89．(05沈阳市(非课改区))现有一个电池组，两个小灯泡L₁和L₂，两个开关S₁和S₂，导线若干．请你设计一个电路，并在方框内画出电路图．

要求：(1)当S₁和S₂都闭合时，两灯都发光；

　　 (2)只闭合S₁，灯L₁发光，灯L₂不发光；

　　 (3)只闭合S₂，灯L₂发光，灯L₁不发光．

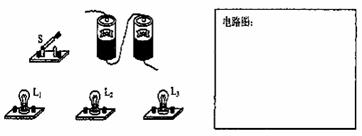

88.(04北京东城)现有电源、三盏灯、开关和若干根导线．要求：

(1)将图中所示的实物连接成三盏灯并联，开关S同时控制三盏灯的电路．导线不许交叉．

(2)根据实物连接图．在方框内画出电路图．(2分)

87．如图漏掉两根应该连接的导线.请用笔画线补上,使灯L₁和L₂并联,S同时控制L₁和L₂.

86．如图是给出的电路元件符号,根椐下列要求连接电路图(元件位置不动)

(1)甲图中L₁和L₂两灯串联,电流表测串联电路中的电流;

(2)乙图中L₁和L₂两灯并联,开关控制L₁,电流表测干路中的电流.

85．在图中根据标出的电流方向,在1、2、3、4、5中填上适当的器材符号.要求:开关S₁控制整个电路,开关S₂仅控制电铃,电路中还有一个灯泡.
