【题目】如图甲所示，一固定的矩形导体线圈水平放置，线圈的左端接一只小灯泡，线圈所在空间内存在与线圈平面垂直且均匀分布的磁场.已知线圈的匝数n＝100匝、总电阻r＝1.0 Ω、所围成矩形的面积S＝0.040 m2，小灯泡的电阻R＝9.0 Ω，磁感应强度随时间按如图乙所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为e＝nBmScos t，其中Bm为磁感应强度的最大值，T为磁场变化的周期，不计灯丝电阻随温度的变化.求：

(1)线圈中产生感应电动势的最大值；

(2)小灯泡消耗的电功率；

(3)在磁感应强度变化的0～时间内，通过小灯泡的电荷量.

【题目】图甲为光滑金属导轨制成的斜面，导轨的间距为，左侧斜面的倾角，右侧斜面的中间用阻值为的电阻连接。在左侧斜面区域存在垂直斜面向下的匀强磁场，磁感应强度大小为，右侧斜面轨道及其右侧区域中存在竖直向上的匀强磁场，磁感应强度为。在斜面的顶端e、f两点分别用等长的轻质柔软细导线连接导体棒ab，另一导体棒cd置于左侧斜面轨道上，与导轨垂直且接触良好，ab棒和cd棒的质量均为，ab棒的电阻为，cd棒的电阻为。已知t=0时刻起，cd棒在沿斜面向下的拉力作用下开始向下运动(cd棒始终在左侧斜面上运动)，而ab棒在水平拉力F作用下始终处于静止状态，F随时间变化的关系如图乙所示，ab棒静止时细导线与竖直方向的夹角。其中导轨的电阻不计，图中的虚线为绝缘材料制成的固定支架。

(1)请通过计算分析cd棒的运动情况；

(2)若t=0时刻起，求2s内cd受到拉力的冲量；

(3)3 s内电阻R上产生的焦耳热为2. 88 J，则此过程中拉力对cd棒做的功为多少?

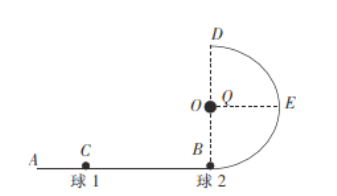

【题目】一光滑绝缘轨道ABD固定在竖直平面上，如图所示，AB段水平，BD段是半径为R的半圆弧，有一电荷量为Q的正点电荷固定在圆心O点。一质量为m，不带电的小球1放在绝缘轨道上，在水平外力作用下从C点由静止开始运动，到B点时撤去外力，与静止在B处的另一质量为m，带电荷量为+q的小球2发生正碰，碰撞过程中小球1的动量改变量大小始终为碰前球1动量的。已知CB之间的距离为2R，且碰幢过程中不交换电荷量。

(1)若水平外力为恒力，求碰幢前球1的速度大小；

(2)若水平外力为恒力，求碰幢后球2在E点对轨道的压力；

(3)若碰幢后球2要能运动到D点，求F的最小值。

A.地面对人的摩擦力变大

B.地面对人的摩擦力不变

C.人对地面的压力不变

D.人对地面的压力减小

【题目】如图所示，水平U形光滑框架，宽度L＝1m，电阻忽略不计，导体棒ab的质量，电阻，匀强磁场的磁感应强度B＝0.2T，方向垂直框架向上．现用F＝1N的拉力由静止开始向右拉ab棒，当ab棒的速度达到时，求此时：

（1）ab棒产生的感应电动势的大小；

（2）ab棒产生的感应电流的大小和方向；

（3）ab棒所受安培力的大小和方向；

（4）ab棒的加速度的大小．

A.小球在斜面上运动时做匀加速直线动

B.小球在斜面上运动时做加速度增大，而速度也增大的变加速直线运动

C.小球最终在斜面上匀速运动

D.小球在斜面上下滑过程中，当小球对斜面压力刚好为零时的速率为

A．甲拉小车的力和乙拉小车的力是一对作用力和反作用力

B．小车静止时甲拉小车的力和乙拉小车的力是一对平衡力

C．若小车加速向右运动表明小车拉甲的力大于甲拉小车的力

D．若小车加速向右运动表明乙拉小车的力大于小车拉乙的力

【题目】交通法规中越线停车的行为认定如下：当交通信号灯为红灯期间，汽车的前轮驶过停止线，会触发电子眼拍摄第一张照片；汽车的后轮驶过停止线，会触发电子眼拍摄第二张照片；两种照片齐全，这种行为被认定为“越线停车”。现有一汽车以36 km/h匀速行驶至路口，该路口的最高时速不能超过54km/h，在前轮距离停止线100m处，司机发现交通信号灯还有6s将由绿灯变为红灯，于是司机立即加速，但等红灯亮起时汽车还未过停车线，为了不闯红灯，司机立即刹车减速。已知汽车刹车时受到的阻力恒为车重的，正常行驶时汽车所受的阻力是刹车时的，加速时汽车牵引力变为原先匀速行驶时的3倍，汽车前后轮与地面接触点之间的距离为3 m，汽车行驶时不超过该路段的最高限速，g取10 m/s2。求：

(1)汽车加速运动时和刹车时的加速度大小；

(2)汽车最终停止时.汽车前轮与地面接触点到停止线的距离；该车是否“越线停车”?

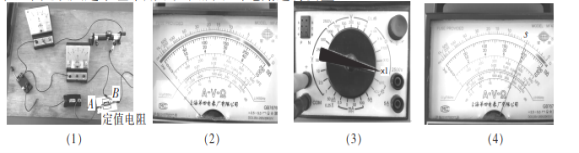

(1)某同学先用欧姆表测量定值电阻阻值，测量之前发现多用电表如图(2)所示，应调节_______，使指针指在刻度盘左侧∞欧姆处。然后将选择开关打到如图(3)所示，测量值如图(4)所示，则定值电阻为_______.

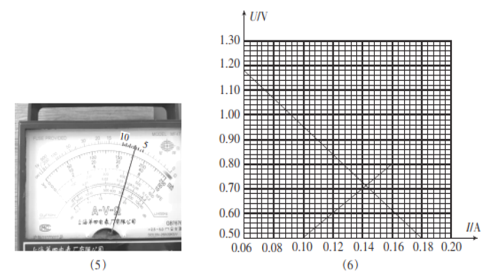

(2)将开关闭合后，测量电源电动势和内阻，调节滑动变阻器，记录下多组电压表和电流表的示数。有同学提出利用欧姆表测定值电阻误差较大，用伏安法测量更为精确，于是将多用电表的选择开关打到直流电压1 V挡测量其电压，多用电表的黑表笔应接定值电阻的___端(填“A”或“B”)，其中某次测量时，多用电表读数如图(5)所示，其读数为_____V，根据测量数据作出电源和电阻的伏安特性曲线如图(6)所示，则电源内阻r=______________ 。

A.电流表（A1）量程0-0.6A，内阻约0.125Ω

B.电流表（A2）量程0-3A，内阻约0.025Ω

C.电压表（V1）量程0-3V，内阻约3kΩ

D.电压表（V2）量程0-15V，内阻约15kΩ

E.滑动变阻器（R1）总阻值约10Ω

F.滑动变阻器（R2）总阻值约200Ω

G.电池（E）电动势3.0V，内阻很小

H.导线若干，电键K

该同学选择仪器，设计电路并进行实验，通过实验得到如下数据：

(1)请你推测该同学选择的器材是：电流表为______，电压表为______；滑动变阻器为______（以上均填写器材代号）；

(2)请你推测该同学设计的实验电路图并画在方框中。

（____）
