【题目】如图所示，直线MN上方有垂直纸面向里的匀强磁场，电子1从磁场边界上的a点垂直MN和磁场方向射入磁场，经t1时间从b点离开磁场．之后电子2也由a点沿图示方向以相同速率垂直磁场方向射入磁场，经t2时间从a、b连线的中点c离开磁场，则t1：t2为（　）

A. 3：1B. 2：3C. 3：2D. 2：1

【题目】如图所示，质量为 M=2Kg 的小车静止在光滑的水平地面上，其 AB 部分为半径 R=0.5m 的光滑 1/4 圆弧，BC 部分水平粗糙，BC 长为 L=1m，一质量 m=1Kg 可看做质点的小物块从 A 点由静止释放，恰好能滑到 C 点，重力加速度 g 取 10m/s2，求：

（1）小物块与小车 BC 部分间的动摩擦因数；

（2）小物块从 A 滑到 C 的过程中，小物块获得的最大速率．

【题目】如图所示，足够长的“L”形长木板B置于粗糙的水平地面上，其上静止着可视为质点的滑块A，滑块距长木板右側壁距离为l＝6．5m，已知滑块与长木板、长木板与地面间的动摩擦因数均为0．1，A、B质量分别为mA＝2kg、mB＝1kg．现给A向右的瞬时冲量I＝14Ns，假设A与B右侧壁的碰撞为弹性碰撞，最大静摩擦力等于滑动摩擦力，g取

10m／s2．求

（1）A、B碰后瞬间，两者的速度大小

（2）最终滑块A距长木板B右側壁的距离．

【题目】某地在距村庄较远的地方修建了一座小型水电站，发电机输出功率为9kW，输出电压为500V，输电线的总电阻为10Ω，允许线路损耗的功率为输出功率的4%。求：

（1）村民和村办小企业需要220V电压时，所用升压变压器和降压变压器的原、副线圈的匝数比各为多少？（不计变压器的损耗）

（2）若不用变压器而由发电机直接输送，村民和村办小企业得到的电压和功率是多少？

【题目】如图所示，直线MN是某电场中的一条电场线（方向未画出）。虚线是一带电的粒子只在电场力的作用下，由a运动到b的运动轨迹．下列判断正确的是

A. 带电粒子一定带正电

B. 电场线MN的方向一定是由N指向M

C. 带电粒子由a运动到b的过程中动能不一定增加

D. 带电粒子在a点的电势能一定大于在b点的电势能

【题目】用实验测一电池的内阻r和电流表内阻r．已知电池的电动势约6V，电池内阻和电流表内阻阻值都为数十欧．可选用的实验器材有：

待测电流表A（量程0～100mA）

电压表V1（量程0～6V，内阻约20k2）

电压表V2（量程0～15V，内阻约25kΩ）

滑动变阻器R1（阻值0～5Ω）

滑动变阻器R2（阻值0～300Ω）；

单刀单掷开关S1，单刀双掷开关S2导线若干条

某同学的实验过程如下

I．设计如图甲所示的电路图，正确连接电路．

Ⅱ．将R的阻值调到最大，开关S2接通a，闭合开关S1，逐次调小R的阻值，测出多组U和I的值，并记录．以U为纵轴，I为横轴，得到如图乙所示的图线

Ⅲ．将开关S2接通b，重复Ⅱ的步骤，得到另一条UーI图线，图线与横轴I的交点坐标为（1，0），与纵轴U的交点坐标为（0，U0）回答下列问题

（1）电压表应选用_________，滑动变阻器应选用___________；

（2）由图乙的图线得电源内阻r＝________Ω（保留两位有效数字）

（3）用I0、U0和r表示待测电阻的关系式rA＝__________代入数值可得rA；

（4）由第（2）问中测得的电源内阻与真实值的关系是r真______r测（填“大于”“小于”或“等于”），原因是_______（填“电压表分流”或“电流表分压”）

【题目】兴趣小组同学想测量一捆带绝缘漆的镍铬合金丝（横截面视为圆形）的长度。

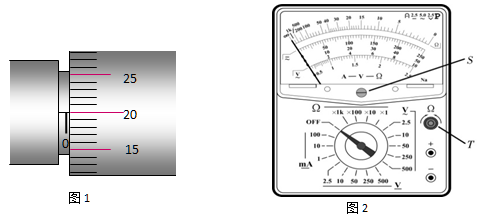

（1）如图1所示，他们用螺旋测微器测得合金丝的直径d=____________mm。查得镍铬合金丝的电阻率为ρ，若测出合金丝的电阻为R，则合金丝的长度可以根据公式L=__________求出（用ρ、d、R、π表示）。

（2）他们用表盘如图2所示的多用电表测量合金丝的电阻。先将选择开关调到电阻挡的“×10”位置，将红、黑表笔分别插入“+”、“-”插孔，把两笔尖相互接触，调节旋钮T，使多用电表的指针指向电阻档的__________刻线（选填“0”或“∞”）。之后将红、黑表笔的笔尖分别与合金丝两端接触，发现指针偏转角度过大，于是他们将选择开关调到电阻挡的__________位置（选填“×1”或“×100”）。
