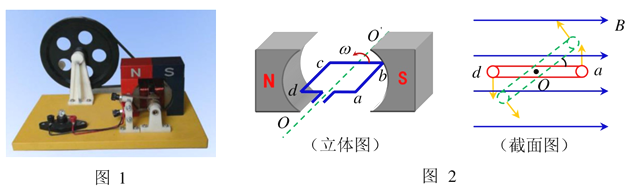

【题目】如图是一手摇发电机，其原理可简化为矩形线圈在匀强磁场中绕垂直于磁场方向的中心轴OO'匀速转动，产生随时间变化的感应电动势。

已知矩形线圈abcd的匝数为N，边长ab=cd=L1，bc=ad=L2。线圈所在处磁感应强度为B。线圈的角速度为ω。当线圈转动到如图所示位置时，其平面与磁场方向平行。

（1）求线圈转动到如图位置时ab边切割磁感线产生的感应电动势大小并判断ab两端电势的高低；

（2）从线圈处于如图位置开始计时，t时刻线圈转至截面图中虚线所示位置，推导t时刻线圈产生的感应电动势大小为e=NBL1L2ωcosωt；

（3）如图所示，线圈的ab、cd边分别通过电刷与两个滑环e、f相连，滑环e、f与二极管D、外电阻相连，组成闭合回路。二极管具有单向导电性，即加正向电压时其电阻可忽略不计，加反向电压时电阻可视为无穷大。已知线圈电阻为r，外电阻为R，电路其余部分电阻不计。计算经过一段较长时间t（远大于线圈转动周期）的过程中，外电阻R上产生的热量。

【题目】如图所示，半径为R=0.4m的半圆竖直轨道BCD与水平地面平滑连接，O是半圆形轨道的圆心，BOD在同一竖直线上。质量m=2kg的物体（可视为质点）以vA=7m/s的速度从A点沿水平面向右运动，冲上圆弧后从D点水平抛出，落在水平地面上，落点与B点的距离x=1.2m。忽略空气阻力，重力加速度g=10m/s2。求：

（1）小物块从D点抛出时的速度大小；

（2）小物块运动到D点时，对轨道压力的大小；

（3）小物块从A点运动到D点的过程中克服摩擦力所做的功。

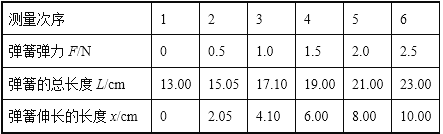

【题目】在探究弹簧弹力大小与伸长量关系的实验中，第一组同学设计了如图所示的实验装置。在弹簧两端各系一轻细的绳套，利用一个绳套将弹簧悬挂在铁架台上，另一端的绳套用来悬挂钩码。先测出不挂钩码时弹簧的长度，再将钩码逐个挂在弹簧的下端，每次都测出钩码静止时相应的弹簧总长度L，再算出弹簧伸长的长度x，并将数据填在下面的表格中。

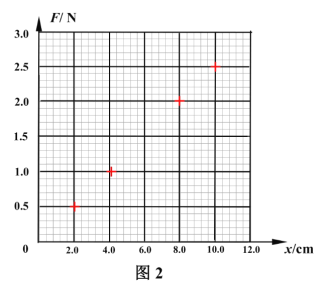

①在如图所示的坐标纸上已经描出了其中5次测量的弹簧弹力大小F与弹簧伸长的长度x对应的数据点，请把第4次测量的数据对应点描绘出来，并作出F-x图线_______。

②根据①所得F-x图线可知，下列说法中正确的是________。（选填选项前的字母）

A．弹簧弹力大小与弹簧的总长度成正比

B．弹簧弹力大小与弹簧伸长的长度成正比

C．该弹簧的劲度系数约为25N/m

D．该弹簧的劲度系数约为0.25N/m

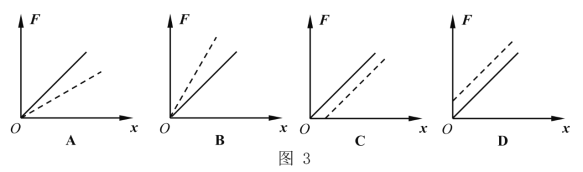

③第二小组同学将同一弹簧水平放置测出其自然长度，然后竖直悬挂完成实验。他们得到的F-x图线用虚线表示（实线为第一组同学实验所得）。下列图线最符合实际的是_________

④某同学想粗略测量一个原长约20cm的弹簧的劲度系数，但他手头只有一个量程是20cm的刻度尺，于是他在弹簧的中央固定一个用于读数的指针，如图所示。弹簧下端未悬挂钩码，静止时指针对应的刻度为l1,；弹簧下端挂一质量为m的钩码，静止时指针对应的刻度为l2。已知当地的重力加速度g，则该弹簧的劲度系数可表示为____________。
