题目内容

【题目】已知，图中最小矩形单元的长是高H的4倍，有一小球做平抛运动，轨迹上的四个点分别为A、B、C、D，若重力加速度为g。根据实验图像可知：

（1）A点 （填“是或非”）抛出点；

（2）小球过C点的速度偏离水平方向的夹角的正切值tanα为 。

（3）C点的速度的反向延长线 （填“经过或不经过”）B’点。

【答案】非，1．25，不经过

【解析】

试题分析：（1）平抛运动在竖直方向上做自由落体运动，在连续相等时间内的位移之比为1：3：5，而AB、BC、CD间的竖直位移之比为1：2：3，可知A点非抛出点．

（2）在竖直方向上，根据△y=2H=gT2得，，则初速度．

C点的竖直分速度，小球过C点的速度偏离水平方向的夹角的正切值．

（3）平抛运动速度的反向延长线经过水平位移的中点，由于A点不是抛出点，则C点的速度反向延长线不经过B′点．

练习册系列答案
相关题目

【题目】利用图2装置做“验证机械能守恒定律”实验。

①为验证机械能是否守恒，需要比较重物下落过程中任意两点间的。

A．动能变化量与势能变化量

B．速度变化量和势能变化量

C．速度变化量和高度变化量

②除带夹子的重物、纸带、铁架台（含铁夹）、电磁打点计时器、导线及开关外，在下列器材中，还必须使用的两种器材是。

A．交流电源

B．刻度尺

C．天平（含砝码）

③实验中，先接通电源，再释放重物，得到图3所示的一条纸带。在纸带上选取三个连续打出的点A、B、C，测得它们到起始点O的距离分别为hA、hB、hC。

已知当地重力加速度为g，打点计时器打点的周期为T。设重物的质量为m。从打Ｏ点到打Ｂ点的过程中，重物的重力势能变化量＝ ，动能变化量＝ 。

④大多数学生的实验结果显示，重力势能的减少量大于动能的增加量，原因是。

A．利用公式计算重物速度

B．利用公式计算重物速度

C．存在空气阻力和摩擦阻力的影响

D．没有采用多次实验取平均值的方法

⑤某同学想用下述方法研究机械能是否守恒，在纸带上选取多个计数点，测量它们到起始点O的距离h，计算对应计数点的重物速度v，描绘v2-h图像，并做如下判断：若图像是一条过原点的直线，则重物下落过程中机械能守恒。请你分析论证该同学的判断依据是否正确。

【题目】用如图所示电路测量电源的电动势和内阻。实验器材：待测电源（电动势约3 V，内阻约2 Ω），保护电阻R1（阻值10 Ω）和R2（阻值5 Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干。

实验主要步骤：

（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；

（ii）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；

（iii）以U为纵坐标，I为横坐标，作U–I图线（U、I都用国际单位）；

（iv）求出U–I图线斜率的绝对值k和在横轴上的截距a。

回答下列问题：

（1）电压表最好选用_____；电流表最好选用_____。

A．电压表（0~3 V，内阻约15 kΩ）

B．电压表（0~3 V，内阻约3 kΩ）

C．电流表（0~200 mA,内阻约2 Ω）

D．电流表（0~30 mA,内阻约2 Ω）

（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大。两导线与滑动变阻器接线柱连接情况是_____。

A．两导线接在滑动变阻器电阻丝两端接线柱

B．两导线接在滑动变阻器金属杆两端接线柱

C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端的接线柱

D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端的接线柱

（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=______，r=______，代入数值可得E和r的测量值。

【题目】图甲是回旋加速器的工作原理图。D1和D2是两个中空的半圆金属盒，它们之间有一定的电势差，A处的粒子源产生的带电粒子，在两盒之间被电场加速。两半圆盒处于与盒面垂直的匀强磁场中，所以粒子在半圆盒中做匀速圆周运动。若带电粒子在磁场中运动的动能Ek随时间t的变化规律如图乙所示，不计带电粒子在电场中的加速时间，不考虑由相对论效应带来的影响，下列判断正确的是（ ）

A．在Ek—t图中应该有tn+1- tn =tn-tn-1

B．在Ek—t图中应该有tn+1- tn <tn-tn-1

C．在Ek—t图中应该有En+1- En =En-En-1

D．在Ek—t图中应该有En+1-En <En-En-1

【题目】小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l=0.50 m，倾角θ=53°，导轨上端串接一个R=0.05 Ω的电阻。在导轨间长d=0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B=2.0 T。质量m=4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连。CD棒的初始位置与磁场区域的下边界相距s=0.24 m。一位健身者用恒力F=80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直。当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置（重力加速度g=10 m/s2，sin 53°=0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量）。求

（1）CD棒进入磁场时速度v的大小；

（2）CD棒进入磁场时所受的安培力FA的大小；

（3）在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q。

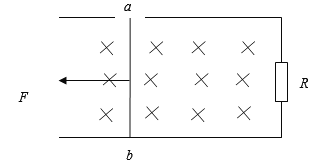

【题目】如图所示，有一宽L=0．4m的矩形金属框架水平放置，右端接一个阻值R=2Ω的电阻，框架的其他部分电阻不计，框架足够长。垂直金属框平面有一竖直向下的匀强磁场，磁感应强度B=1T。金属杆ab质量m=0．1kg，电阻r=1Ω，杆与框架接触良好，且与框架间的摩擦力不计。当杆受一水平恒定拉力F作用时刚好可以在框架上做匀速运动，速度大小为v=3m/s。求：
