【题目】如图所示，一质量m=1kg，电阻r=5Ω的导体棒置于倾角为θ=30°，宽为L=m足够长的光滑双金属导轨a a'd'd上，导轨上端aa'间连有电阻R=10Ω，cc'd'd区间内有垂直于斜面向上的磁场B=5T，bc间距l=2m导体棒初始时位于bb'位置，由静止开始下滑，则导体棒从b运动至d过程中的v-t图像应为（）

A. B. C. D.

【答案】D

【解析】导体棒从b运动至c过程中，加速度为a=gsinθ=5m/s2，则做匀加速运动，到达c点的速度为；进入磁场后受到沿斜面向上的安培力作用而做减速运动，根据可知，随着速度的增加，导体棒的加速度减小，当加速度为零时，速度达到最小，此时根据可求得v=4m/s；可知选项D正确，ABC错误；故选D.

练习册系列答案

68所名校图书小升初高分夺冠真卷系列答案

伴你成长周周练月月测系列答案

小升初金卷导练系列答案

A. A B. B C. C D. D

【题目】如图甲，绝缘板固定在水平地面上，单匝粗细均匀的正方形铜线框ABCD静止于绝缘板上，其质量为1kg、边长为1m、电阻为0.1 ，E、F分别为BC、AD的中点。零时刻起在ABEF区域内有竖直向下的磁场。其磁感应强度B的大小随时间变化的规律如图乙所示。假设线框受到的最大静摩擦力等于滑动摩擦力，线框与绝缘板间的动摩擦因数为0.3，区域边界有磁场，g取10m/s2。则

A. 0.5 s时刻CD两端电压为0.25 V

B. 在0～0.5 s内通过线框某截面的电量为2.5 C

C. 0.5 s时刻线框中的感应电流沿ADCB方向

D. 0.6 s末线框将开始运动

【题目】如图所示，足够长、倾角θ=37°的光滑倾斜导轨与粗糙水平导轨相连，导轨宽L=1 m，处在垂直于倾斜导轨向上的匀强磁场B中；导体棒ab和cd都垂直于导轨，ab在倾斜导轨上，cd在水平导轨上，质量都是m=0.2 kg，电阻分别为rab=2 Ω，rcd=3 Ω。ab棒由静止开始运动，经过一段时间，通过cd棒电荷量q=1C，ab刚好达到最大速度v=6 m/s，cd始终静止。sin37°＝0.6，cos37°＝0.8，g＝10 m/s2，导轨电阻不计。求：

（1）磁感应强度B的大小；

（2）这段时间内，cd棒受到静摩擦力的最大值和方向；

（3）这段时间内，cd棒中产生的热量Qcd。

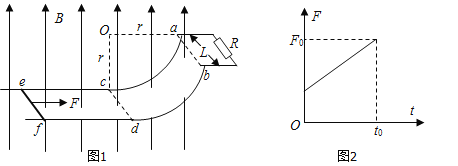

【题目】如图1所示，两根水平的金属光滑平行导轨，其末端连接等高光滑的圆弧，其轨道半径，圆弧段在图中的cd和ab之间，导轨的间距为，轨道的电阻不计，在轨道的顶端接有阻值为的电阻，整个装置处在竖直向上的匀强磁场中，磁感应强度。现有一根长度稍大于L、电阻不计，质量的金属棒，从轨道的水平位置ef开始在拉力F作用下，从静止匀加速运动到cd的时间，在cd时的拉力为。已知金属棒在ef和cd之间运动时的拉力随时间变化的图像如图2所示，重力加速度，求：

（1）求匀加速直线运动的加速度；

（2）金属棒做匀加速运动时通过金属棒的电荷量q；

（3）匀加到cd后，调节拉力使金属棒接着沿圆弧做匀速圆周运动至ab处，金属棒从cd沿圆弧做匀速圆周运动至ab的过程中，拉力做的功W。

【题目】如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离(　　)

A. P点的电势将降低

B. 带电油滴将沿竖直方向向上运动

C. 带电油滴的电势能将减小

D. 若电容器的电容减小，则极板带电量将增大

【题目】如图所示，质量为m1＝2 kg、m2＝3 kg的物体用细绳连接放在水平面上，细绳仅能承受1 N的拉力，水平面光滑，为了使细绳不断而又使它们能一起获得最大加速度，则在向左水平施力和向右水平施力两种情况下，F的最大值是(　　)

A. 向右，作用在m2上，F＝N

B. 向右，作用在m2上，F＝2.5 N

C. 向左，作用在m1上，F＝N

D. 向左，作用在m1上，F＝2.5 N

【题目】如图所示，MN是一正点电荷产生的电场中的一条电场线。一个带负电的粒子(不计重力)从a到b穿越这条电场线的轨迹如图中虚线所示。下列结论正确的是()

A. 带电粒子从a到b过程中动能逐渐减小

B. 正点电荷一定位于M点左侧

C. 带电粒子在a点时具有的电势能大于在b点时具有的电势能

D. 带电粒子在a点的加速度小于在b点的加速度

【题目】做“探究求合力的方法”的实验时：

（1）除已有的器材(方木板、白纸、弹簧测力计、细绳套、刻度尺、图钉和铅笔)外，还必须有________和________．

（2）在做上述实验时，在水平放置的木板上垫上一张白纸，把橡皮条的一端固定在板上，另一端结两个细绳套，通过细绳用两个互成角度的弹簧测力计拉橡皮条，使结点移到某一位置O，此时需记下：①________；②________；③________.然后用一个弹簧测力计把橡皮条拉长，使结点到达________，再记下________．

（3）在某次实验中，某同学的实验结果如图所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳结点的位置．图中________是力F1与F2的合力的理论值；________是力F1与F2的合力的实验值．通过把________和________进行比较，验证平行四边形定则．
