题目内容

如图甲所示，水平边界线MN、PQ之间有一匀强磁场，磁场方向垂直纸面向里．abcd为一正方形单匝导线框，ab边紧靠下边界PQ，线框的质量m=0.2kg，边长L=1.0m，总电阻R=2.0．图乙是线框在竖直向上的拉力F作用下由静止开始向上运动的v-t图象．已知线框在运动过程中始终在竖直平面内，且不发生转动，t1=0.5s，拉力大小F1=10.4N；线框穿过磁场所用的时间t=4.8s;g取10m/s2．

（1）求匀强磁场的磁感应强度大小．

（2）在图丙中画出与v-t图相对应的F—t图象（不要求写出解答过程）．

(1)

(2)


解析:

（1）由v-t图象可知，磁场宽度

， ①　　（2分）

0—1.0s内线框运动的距离　　　（1分）

故0.5s末，线框的ab边在磁场中，而cd边仍在磁场外 ②（1分）

此时速度v0=1.0m/s，　

拉力F1=10.4N,         （1分）

加速度  ③　（1分）

感应电动势E=BLv0，  ④　（1分）

电流I=  ⑤　　　　　　（1分）

F—BIL—mg=ma1⑥　　　（2分）

联立解得  ⑦　（2分）　

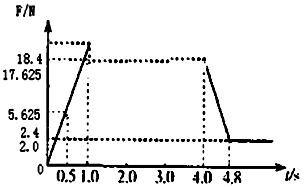

（2）与v-t图象相对应的F—t图象如图所示  ⑧
