题目内容
【题目】质量为m的小环穿在固定的光滑曲杆上，从某点A静止释放后沿曲杆运动，如图所示，不计空气阻力，下列说法正确的是
A.只要A点高于D点，小环就能到达D点
B.若小环能到达D点，离开D点后将竖直向下运动
C.小环从A点到D点，重力势能一直减小，机械能不变
D.小环从A点到B点，动能一直增加，机械能不变
【答案】D
【解析】
质量为m的小环在光滑曲杆上，从某点A静止释放后沿曲杆运动，不计空气阻力，小环的运动过程中机械能是守恒的；由A到B，小环的重力势能转化为动能，动能增加，机械能保持不变；由B到C点动能转化为重力势能，重力势能增加；由C到D重力势能转化为动能，由于机械能守恒，所以只要A点高于C点高度，小环就能到达C点，从而到到达D点；小环到达D后，由于惯性会继续沿CD方向运动一段距离。故ABC项错误，D项正确；
故选D。
名校课堂系列答案
【题目】在用“伏安法”测量小灯泡的功率实验中（如图所示），使用下列器材进行实验：
A．电流表一个（量程0～0.6A，0～3A）； B．电压表一个（量程0～3V，0～15V）；
C．串联的新干电池三节（4.5V）； D．待测小灯泡额定电压2.5V，电阻约8Ω；
E．滑动变阻器一个； F．开关一个；导线若干。则：
（1）该实验依据的原理是___________ （用课本中的字母表示）；
（2）根据题意在甲图虚线方框内画出所需要的实验电路图（其中部分已画好）。
（__________）
（3）根据题意，请用笔代替导线，将乙图中的实物电路连接完整（导线不能交叉）。
（__________）

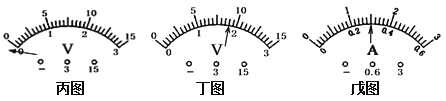

（4）小明连接完电路，闭合开关前，检查电路时发现电压表指针如图丙图所示，则其原因可能是________________________。
（5）小明排除故障后，闭合开关，滑动变阻滑片P移到某处时，电压表示数如图丁所示，若要测量小灯泡的额定功率，应将滑动变阻器滑片P向_______端（选填：“左”或“右”）移动，直到小灯泡正常发光，此时电流表示数如图戊所示，则小灯泡的额定功率为______W。
（6）小明进行了4次实验，并将数据及现象记录在表中。分析表中信息，并计算出该实验所选用滑动变阻器的最大阻值至少为_________Ω.
次数 | 电压/V | 电流/A | 实际功率/W | 灯泡亮度 |
1 | 0.5 | 0.10 | 0.05 | 不亮 |
2 | 1.5 | 0.20 | 0.30 | 较暗 |
3 | 2.0 | 0.25 | 0.50 | 较亮 |
4 | 2.5 | 正常发光 |
（7）小聪利用上述实验器材测量该小灯泡“2.5V”额定功率时，发现所用电压表已损坏。他向老师借用了一个已知阻值的定值电阻R0，设计了如图所示的电路。请根据电路图，补充完成下面的主要测量步骤：
①闭合开关S和S1，断开S2，调节滑动变阻器使电流表的示数为________，并记录电流表示数。
②断开开关S1，闭合开关S和S2，保持滑动变阻器滑片不动，读出电流表示数为I。
③则灯泡的额定功率为：P额＝_________。（用已知量和实验中所测物理量的字母表示）
【题目】小明研学旅行到某灯泡厂参观，看到车间正在生产标有“4.5V 2.8W”字样的灯泡技术员告诉小明，实际生产出的灯泡在4.5V额定电压下工作时，电功率不会都恰好是2.8W，只要在
的范围内，就是合格产品。技术员随机抽取一只灯泡，请小明检测是否合格。
(1)实验器材如图甲所示，请用笔画线代替导线连接图甲所示实物电路。要求：滑动变阻器的滑片P向A端移动时灯泡变亮。
（____________）
(2)连接电路时，开关应处于____(选填“断开”或“闭合”)状态。
(3)实际连接电路时，小明把电流表与电压表的位置互换了，闭合开关S后出现的现象是（_______）
A.电流表烧坏 B.电压表烧坏
C.灯泡烧坏 D.灯泡不亮
(4)排除故障后，移动滑片P，灯泡由暗变亮，此过程中小明记录了三组电压表和电流表示数。请根据图乙、丙所示，将第3组的数据填入表格。
序号 | 电压表示数U/V | 电流表示数I/A |
1 | 1.5 | 0.3 |
2 | 3.0 | 0.5 |
3 | _____ | ____ |
(5)该灯泡在4.5V电压下，电功率是_____W，该产品_____(选填“合格”或“不合格”)
(6)此实验还可得出，当通过灯泡的电流变大、灯丝温度升高时，灯泡的灯丝电阻____(选填“变小”“不变”或“变大”)
