【题目】小明研学旅行到某灯泡厂参观，看到车间正在生产标有“4.5V 2.8W”字样的灯泡技术员告诉小明，实际生产出的灯泡在4.5V额定电压下工作时，电功率不会都恰好是2.8W，只要在的范围内，就是合格产品。技术员随机抽取一只灯泡，请小明检测是否合格。

(1)实验器材如图甲所示，请用笔画线代替导线连接图甲所示实物电路。要求：滑动变阻器的滑片P向A端移动时灯泡变亮。

（____________）

(2)连接电路时，开关应处于____(选填“断开”或“闭合”)状态。

(3)实际连接电路时，小明把电流表与电压表的位置互换了，闭合开关S后出现的现象是（_______）

A.电流表烧坏 B.电压表烧坏

C.灯泡烧坏 D.灯泡不亮

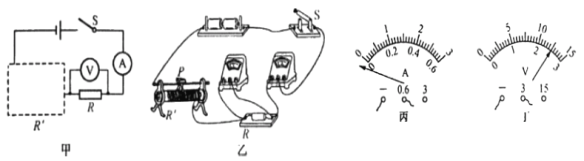

(4)排除故障后，移动滑片P，灯泡由暗变亮，此过程中小明记录了三组电压表和电流表示数。请根据图乙、丙所示，将第3组的数据填入表格。

序号	电压表示数U/V	电流表示数I/A
1	1.5	0.3
2	3.0	0.5
3	_____	____

(5)该灯泡在4.5V电压下，电功率是_____W，该产品_____(选填“合格”或“不合格”)

(6)此实验还可得出，当通过灯泡的电流变大、灯丝温度升高时，灯泡的灯丝电阻____(选填“变小”“不变”或“变大”)

Answer 1

【答案】 断开 D 4.5 0.6 2.7 合格 变大

【解析】

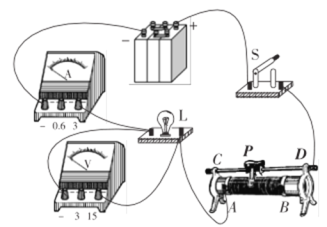

(1)[1]灯泡与滑动变阻器串联，滑片向A端移动，小灯泡变亮，则滑动变阻器接入电路的电阻变小，选择A接线柱接入电路；将电压表并联在灯泡两端，因灯泡额定电压为4.5V，所以选择015V量程。如图：

(2)[2]为了保护电路，连接电路时，开关应处于断开状态；

(3)[3]电压表的电阻很大，故把电流表与电压表的位置交换连接后，电路中的电流很小，灯泡不会发光，选择D；

(4)[4][5]图中所示电压表选择015V量程，分度值为0.5V，示数是4.5V；电流表选择03A量程，分度值为0.1A，示数是0.6A；

(5)[6][7]小灯泡的电功率为：

P=UI=4.5V×0.6A=2.7W，

因

2.8W2.7W=0.1W<0.2W，

所以符合标准，是合格产品；

(6)[8]温度影响导体电阻阻值的大小，对大多数导体来说，温度越高，电阻越大。
