【题目】某研究性学习小组欲利用下列装置进行相关气体制取的探究，请你分析并填空。
（1）写出带标号仪器的名称：① _________；②____________；
（2）若实验室用氯酸钾制取较纯净的氧气，应选用的装置组合是_______（填字母）；若用G装置收集氧气，则氧气从______端（填a或b）进入。该反应的文字表达式是________________；
（3）某微型实验装置H如图，该装置相当于上图发生装置中的 _________（填字母），用该微型仪器进行实验，除试剂用量很少以外，还可能具有的优点是________________。（写出一点即可）
【答案】酒精灯 集气瓶 AE或AG a
A 加热时间短，消耗能源少
【解析】
（1）带标号仪器的名称分别为：①酒精灯；②集气瓶；
（2）若实验室用氯酸钾制取较纯净的氧气，以二氧化锰为催化剂加热氯酸钾反应生成氯化钾和氧气，排水法收集的氧气更纯净，应选用的装置组合是AE或AG，若用G装置收集氧气，则氧气从a端进入，该反应的文字表达式是：；
（3）实验装置H相当于图中发生装置中的A，用该微型仪器进行实验，除试剂用量很少以外，还具有的优点是加热时间短，消耗能源少。

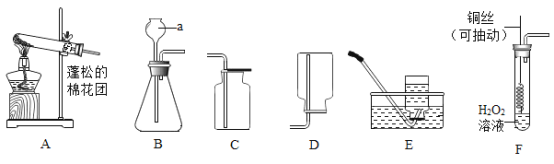

【题目】如图为实验室制取气体的常见装置：
（1）制取和收集气体：任意写出一个实验室制氧气的化学方程式_____.利用该装置制氧气的发生装置为_____（选填“A ””B”）收集装置为_____（“C”“D”“E”）,实验室制取二氧化碳的方程式为_____.
（2）实验改进：查阅资料发现，氧化铜可以做过氧化氢制氧气的催化剂，现有一根洁净的铜丝，实验前先绕成螺旋状，再经_____处理，改进后装置如图F所示，铜丝绕成螺旋状的目的是_____，将铜丝换成铜制的网兜，与改进前装置相比，改进后共同的优点是_____.
（3）温度、浓度、固体的颗粒大小等因素会影响反应速率．为研究实验室制取二氧化碳的适宜条件，进行如表四组实验：
实验编号药品 | 甲 | 乙 | 丙 | 丁 |
mg大理石 | 块状 | 块状 | 粉末状 | 粉末状 |
mg验算（过量） | 稀盐酸 | 浓盐酸 | 稀盐酸 | 浓盐酸 |
①实验甲与_____对照（填编号），是为了研究固体反应物颗粒大小对反应速率的影响；
②上述实验中，另一个影响反应速率的因素是_____.
【题目】在测定空气中氧气含量的实验中，赵敏采用了如图所示装置：由两个注射器组成的密闭容器中留有25mL空气（不考虑玻璃管内气体的体积），给装有细铜丝的玻璃管加热，同时交替缓慢推动两个注射器的活塞，至玻璃管内的铜丝在较长时间内无进一步变化时停止加热，待冷却后，将气体推至一个注射器内，观察密闭装置内空气体积的变化。
（资料）铜丝在加热时与空气中的氧气反应生成黑色的氧化铜固体。
（1）在加热过程中，交替缓慢推动两个注射器的活塞的目的是_____。
（2）写出该实验中反应的文字表达式：_____。
（3）赵敏测得实验结果如下：
反应前注射器内气体总体积 | 反应后注射器内气体总体积 |
25mL | 21mL |
由此数据可以推算出她测定的空气中氧气的体积分数_____21%（填“＞”“＜”或“＝”）。造成该实验出现误差的原因可能是_____（填序号，多选）
①装置气密性差
②读数时没有冷却至室温
③加入铜丝量太少
④加入铜丝量太多
【题目】空气是一种宝贵的资源。请回答下列问题:
（1）清洁的空气对于人类非常重要，下列做法有利于保护大气的是_______ (填序号，下同)。
a使用清洁能源 b燃放烟花爆竹 c大量植树 d推广私家汽车出行
（2）空气中下列气体过多会引起温室效应的是_______
a二氧化氮 b一氧化碳 c二氧化碳 d二氧化硫
（3）空气污染指数与质量状况的对应关系:
污染指数 | 0-50 | 51-100 | 101-200 | 201-300 | 301以上 |
质量状况 | 优 | 良 | 普通 | 不佳 | 差 |
某市区某天的空气污染指数为48，首要污染物为：可吸入颗粒物。根据以上信息，判断该市区当天的空气质量状况是（____________）
A优 B良 C轻度污染 D重度污染
（4）某化学兴趣小组用红磷测定空气中氧气含量，分6组测定(注：集气瓶容积为100mL)
组别 | 1 | 2 | 3 | 4 | 5 | 6 |
进入集气瓶中水的体积/ml | 20 | 21 | 15 | 20 | 22 | 19 |
根据上述测定，计算空气中氧气体积分数为_________________
