Question

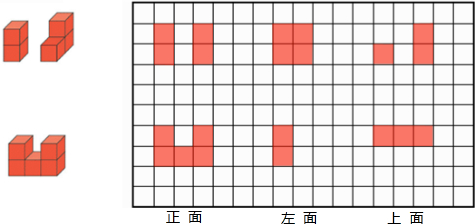

用方格纸画出从正面、左面和上面看到的图形

Answer 1

考点：作简单图形的三视图

专题：作图题

分析：上图由两部分组成，左面一列2个正方体，右边由3个正方体，分2列，上列1个，后列2个，并且前列对齐，从正面能看到2列正方形，每列2个，且中间相距一定距离；从左面能看到4个正方形，分2列，每列2个，2列紧靠；从上面左图能看到1个正方形，右图能看到一列2个正方形，且前齐．
下图由5个正方形组成，从正能看到5个正方形，分2行，上行2个，下行3个，两边对齐；从在能看到一列2个正方形；从上面能看到一行3个正方形．

解答：解：

点评：本题是考查画简单图形的三视图，要注意观察的方向与角度，视线要垂直于被观察面．
