34、近年来，我市的轿车市场十分火爆，各种新型轿车驶进千家万户。如图为某新型轿车测定油箱内油面高度的电路原理图。其中电源电压恒为6伏，R₀是阻值为5欧姆的定值电阻，A是油量指示表(实质是一只电流表，油量的变化通过电流的变化同步显示出来)。Rx为压敏电阻，它的电阻随受到的压力变化关系如下表。(g取10N/kg)(8分)

(1)通过查看说明书得知该轿车车身质量为1725kg．当车上载有195kg的人和物品时，每只车轮与地面的接触面积为1．0×10^-2m2，试求轿车对地面的压强.

(2)如果空油箱的质量为5kg，油量表的零刻度线对应于电流表上的示数是多少？

(3)若电流表的量程为0─0.6A，该油箱加满油时，指针恰好指示最大刻度，求油箱的容积？(ρ_汽油=0.7×10³kg/m³)

(4)为了应对能源危机和环境污染，世界各国纷纷研制用其他能源取代燃油的新型汽车，如果你是汽车设计师，你准备研制用何种能源作为动力的汽车？简要说明理由。

32、下表所列为几种物质的比热和几种常见燃料的热值：(7分)

某物理兴趣小组的同学们为研究燃料的热值，设计了一个实验：

取500g水放在右图所示的烧杯中。用温度计测得此时水的温度为20℃，点燃酒精灯后，通过温度计观察水温的变化，当温度计的示数恰好为70℃时。测量得出所用的酒精灯消耗了10g的酒精燃料。

(1)请你帮助兴趣小组的同学们计算出实验中水吸收了多少热量?　

(2)有同学认为：可以根据水吸收的热量和消耗的10g克酒精燃料，计算出酒精的热值。按照他的想法，请计算出的酒精热值。

⑶计算出的酒精热值和从表中查出的酒精的热值是否相等?若不相等，请解释原因并计算实验中酒精灯的效率。

31、某同学自制了一个可以测人体重心位置的装置，如图22所示，取一块与自己等长的木板，一端固定，另一端用轻质细绳通过一个滑轮悬挂起来(摩擦不计)，在绳子末端的托盘上放一些重物，使木板水平平衡。(4分)

如果该同学身高160cm、质量40kg，平躺到木板上后　 在托盘中再加上重为137．2N的物体，木板再次水平平衡。

(1)该装置中滑轮的作用是　　　　　　　　　 。

(2)在测人体重心之前，先“在绳子末端的托盘上放一些重物，使木板水平平衡”，这样做的目的是　　　　　　　　　　　　　　 。

(3)请通过计算说明该同学的重心位置(g取9.8N/kg)。

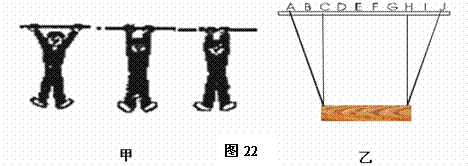

30、小明发现：同学们做引体向上活动时，双手握杠间距有以下几种情况：有比肩宽大的，有与肩同宽的，也有比肩宽小的，如图21甲。那么，这几种握杠方法哪一种更省力呢？爱动脑筋的小明进行了大胆的猜想，并完成了以下实验：用两根相同的橡皮条系上重物挂在水平杆子上，如图乙，改变橡皮条在杆上所挂的位置，并观察每次橡皮条的长度。结果如下表：(5分)

根据实验回答：

(1)实验结果表明，橡皮条系在杆上的　　　　　　　 位置时，橡皮条的拉力最小；

(2)由此，小明同学的结论是　　　　　　　　　　　　　　　　　　　 ；

(3)本实验中，橡皮条的长度除与系在杆上的距离有关外，还与　　　　　 有关。

(4)如要进一步探究橡皮条拉力与在杆上距离的数量关系，则需要添加的实验器材有：　　　　　　　　 、　　　　　　 。

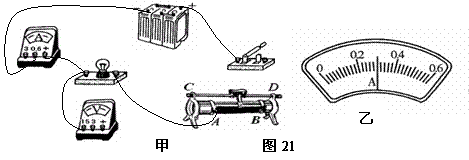

29、如图20是几个同学在测量额定电压为3.8V的小灯泡的额定功率的实验，电源电压为6V。(8分)

(1)请用笔画线代替导线把甲图中的电路补充完整。

(2)在闭合开关前，应该把变阻器的滑片移到　　　　　 端。(选填“左”或“右”)

(3)同学们连好电路后，合上开关，可是无论怎样移动滑片，电压表示数总为6V不变，你认为发生故障的原因可能是　 　　　　　　　　　 或　　　　　　　　　 .

(4)排除故障后闭合开关，当变阻器的滑片在图中位置电压表的示数为2.5V，那么应该把变阻器的滑片向　　　　　 (选填“左”或“右”)移动，才能使灯泡正常发光。

(5)当灯泡正常发光时电流表示数如乙图所示，则该灯泡的额定功率为　　　　　 W。

(6)利用图中的器材还能完成的实验是　　　　　　　　　　　　　 。(写出一个即可)

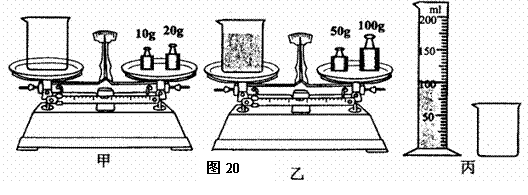

28、小明通过实验测量牛奶的密度：(4分)

(1)调节天平横梁平衡时，指针偏向分度盘中央红线的左侧，此时应向　　　 移动平衡螺母，才能使天平平衡.

(2)他按甲、乙、丙图的顺序进行实验.根据图17中数据可知：牛奶和烧杯的总质量为

　　　　　 g，牛奶的密度为　　　　　 kg／m³.

(3)为了更加准确地测量牛奶的密度，你认为图中合理的实验顺序为　　　　　　　 。

27、请简要解释以下物理现象：(4分)

⑴小汪同学把手伸进冰箱冷冻室取冷冻食品，感觉手与被取食品互相粘住了，请解释这个现象。

⑵某同学分别用单层玻璃与双层玻璃材料定制了两个形状完全相同的立方体容器(容器内有电加热装置及温度计)，他通过比较实验来研究双层玻璃的隔热性能。实验时间选在冬季，每次实验时首先启动加热装置，将两容器内气体温度均加热至25℃，然后关闭加热装置，开始观察容器内气体温度随时间变化的规律。下面是这位同学在实验中测得的数据：

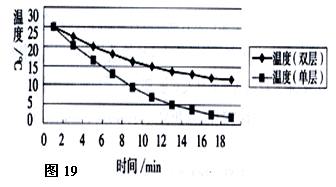

为了进一步弄清其中的规律，该同学用图线处理了数据，如图19所示。请问，你能从该同学所作的图线中得到怎样的实验结论？(请写出至少两条结论)。

26、作图题：(共4小题，8分)

(1)如图14所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜。(2分)

(2)如图15所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)(2分)

(3)如图14所示，小球正在水中上浮，画出小球所受力的示意图。(2分)

(4)蜡烛在B处所成的像已在图18中画出，请你根据凸透镜成像的规律画出它放在A处时所成像的大概位置。(2分)

25、如图14(a)所示是一台正在建筑工地作业的起重机，起重臂可绕O点转动．由图(a)可知该起重臂是　　　　　 (选填“省力”或“省距离”)机械；起重臂上的滑轮组如图(b)所示．将重为l.2×10⁴N的重物竖直匀速提高3m，拉力F的大小为8000N，则该滑轮组的机械效率为　　　　　　　 。

24、如图13是 “探究电流通过导体产生的热量与导体电

　　 阻间关系”的实验装置，两阻值分别为R和2R的

　　 电阻丝浸在相同质量和初温的煤油中，每一烧瓶

　　 里各插入一温度计。请回答下列问题：

(1)合上开关，经过一段时间，两电阻丝产生

热量的多少是通过　 　　　　　　　　反映出来的；(2)采用这种连接方式的目的是　　　　 。
