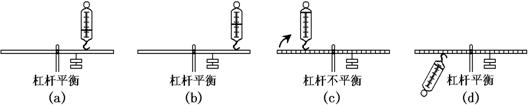

30．某小组同学研究有关杠杆平衡的问题，他们在已调节水平平衡的杠杆上，用弹簧秤、钩码分别进行实验，研究过程如图所示(弹簧秤对杠杆的力为动力、钩码对杠杆的力为阻力，钩码均相同且位置保持不变)，请你根据实验情况和测量结果进行分析和归纳。

(1)由a、b两图中动力与动力臂大小间的关系可知：在杠杆平衡时，当阻力与阻力臂不变，___________________________________。(2)根据四个图中杠杆的平衡与动力、阻力对杠杆转动效果的关系可知：　　　　　　　　　　　　　　　　　

29．某同学在探究“同种物质的质量和体积的关系”的实验中，记录的实验数据如下表：

请你在右边的坐标图中画出物体质量与体积之间关系的图像。由此可知同种物质的质量和体积成　　 (选填“正比”或“反比”)。

28.根据下图情况填写实验结果：(1)木块的长度是______cm；(2)天平平衡后被称物体质量是_______克。

27．(1)质量为4 kg的小球沿光滑平面滚动，它所受到的重力是　　　 N。请画出小球在图示位置所受重力的示意图(g=10N/kg)；

(2)如图所示，MN为空气和水的分界面，A0为入射光线，0为入射点。在图中画出其反射光线和折射光线。

(3)在图中，标出通电螺线管和小磁针的N、S极及标出电源的“+”、“-”极。

(4) 如图所示，F₁是作用在抽水机手柄A点处的动力，O为支点。请画出动力F₁的力臂l₁。

26. 如图所示是一个太阳能发电厂的效果图，它的中间是一个高1000米的太阳能发电塔，位于一片巨大的玻璃暖房中央。它利用温室原理，阳光透过玻璃暖房的屋顶，加热暖房的空气，暖空气沿塔身内几十个巨大的管道升腾，推动发电机组源源不断地产生清洁环保的电力。这一过程中所涉及的能量转化情况为：

25．一架数码相机，用的锂电池电压为3.6V，容量为1000mA·h(相当于用1000mA的电流释放可放电1小时，用500mA的电流释放可放电2小时，以此类推)。若关闭液晶屏时可拍摄照片400张左右，则每拍一张照片所消耗的电能约为____J；若打开液晶屏时可拍摄照片150张左右，则每拍一张照片液晶屏消耗的电能约为___J。

24. 某汽车的照明大灯的灯泡内，装有两根灯丝，一根是功率大一些的远光灯丝(主要照亮车前较远的路面)，另一根是功率小一些的近光灯丝(主要照亮车前较近的路面)。该灯泡上标有“12V 60／55w”的字样。则开远光灯行驶时，通过灯丝的电流是　　　 A，根据你的生活经验，夜间两车会车时，驾驶员应开　　　　 (选填“远光灯”、“近光灯”)。

23. 如图所示，电源电压不变，当开关S闭合时，电压表示数将　　　　 和电流表示数将　　　　 。(选填“变大”、“变小”或“不变”)

22. 小李同学在草场上练习爬竿。当他从竿的顶端滑下时，握竿的手感到很烫，手的内能　　　　 (选填“减少”或“增加”)，这是通过　　　　　 的方法使手的内能发生改变的。

21. “独竹漂”是指运动员脚踏漂流在水面上的单棵楠竹(如图)，依靠小竹竿划动达到水上漂行的一项民族传统体育项目。选手表演时赤着脚，手执一根细竹竿做“桨”，表演“乘风破浪”、倒退、转身、绕弯、换竿等绝技，颇有“一苇渡江”之妙。若楠竹的质量为10kg,运动员和细竹竿共重500N,则此根楠竹所产生的浮力为　　　 N(g取10N/kg), 此时排开水的体积为　　　 m³；
