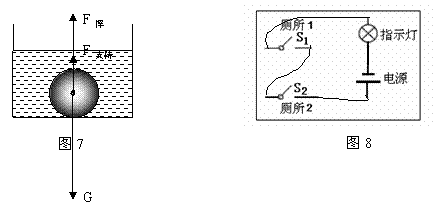

20．火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时(每扇门相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把图8中的各元件符号连接成符合上述设计要求的电路图。(在答题卡中画出原图并作图)
19．如图7所示，金属小球浸没于装有水的容器底部，它共受三个力的作用，试在图中画出其受力示意图。(在答题卡中画出原图并作图)
18．如图6所示，是电热水器原理的简易示意图，通过开关S可以使热水器处于加热或保温状态。闭合开关S时，热水器处于加热状态。在热水器的蓄水桶中装水至最高水位后，桶中水的质量为10kg，则把这些水由28℃加热到98℃时需吸收热量2940000 J，相当于完全燃烧0.098kg焦碳放出的热量。[已知水的比热容为4.2×10 3 J/(kg·℃)，焦碳的热值为3.0×10 7 J/kg]
17．我国名酒五粮液素有“三杯下肚浑身爽，一滴沾唇满口香”的赞誉，曾经获得世博会两届金奖。有一种精品五粮液，它的包装盒上标明容量500mL，(ρ酒=0.9×103 kg/m3)，则它所装酒的质量为0.45kg，将酒倒出一半以后，剩余酒的密度为0.9×103 kg/m3；如果用此瓶装满水，则总质量比装满酒时多0.05kg。
16．如图5所示是“测量滑轮组机械效率”的实验装置，钩码总重6N。 实验时要竖直向上匀速拉动弹簧测力计，由图可知拉力大小为2.4N，若钩码上升的高度为8cm，则弹簧测力计向上移动24cm，该滑轮组的机械效率为83.3%(结果保留一位小数)。
15．如图4甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个凸透镜，它的工作原理与照相机(选填“照相机”、“投影仪”或“放大镜”)相似。如图4乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐远离(选填“靠近”或“远离”)摄像头。
14．小华同学用导线绕在铁钉上，接入如图3所示的电路中，制成了一个电磁铁。闭合开关S，小磁针静止时左端应为S极，当滑动变阻器的滑片P向左移动时，它的磁性将增强。
13．单位及单位换算：海洋中一头蓝鲸的质量约为120t=120000kg；某位九年级男同学的质量约为6×104g；我们教室中地板所用的大理石密度约为2.7×103kg/m3。
12．将质量为100g的物体投入盛有100mL酒精的量筒中(已知ρ酒精=0.8×103 kg/m3)，物体静止后，酒精液面上升到200mL刻度线处，则该物体在量筒中的情况是
A．物体沉在量筒底部
B．物体漂浮在酒精液面上
C．物体悬浮在酒精中
D．条件不足，无法确定
11．如图2所示的电路中，电源电压恒定不变，当开关S闭合时
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
如图5所示是“测量滑轮组机械效率”的实验装置，钩码总重6N。
实验时要竖直向上匀速拉动弹簧测力计，由图可知拉力大小为2.4N，若钩码上升的高度为8cm，则弹簧测力计向上移动24cm，该滑轮组的机械效率为83.3%(结果保留一位小数)。
