24．(19分)如图所示，ef、gh为水平放置的足够长的平行光滑导轨，导轨间距为L=1m，导轨左端连接一个R=2Ω的电阻，将一根质量为0.5kg的金属棒cd垂直地放置导轨上，且与导轨接触良好，导轨与金属棒的电阻均不计，整个装置放在磁感应强度为B=2T的匀强磁场中，磁场方向垂直于导轨平面向下。现对金属棒施加一水平向右的拉力F，使棒从静止开始向右运动。试解答以下问题。

　 (1)、若施加的水平外力恒为F=8N，

则金属棒达到地的稳定速度v₁是多少？

　 (2)、若施加的水平外力的功率恒为P=18W，

则金属棒达到的稳定速度v₂是多少？

(3)、若施加的水平外力的功率恒为P=18W，

金属棒从静止开始运动，经0.5s速度达

到v₃=2m/s，则在此过程中电阻R上产生的热量为多少？

23.(16分)民用航空客机的机舱一般都设有紧急出口，飞机发生意外情况着陆后，打开紧急出口的舱门，会自动生成一个由气囊构成的斜面。如图所示为某气囊斜面，机舱离底端的竖直高度AB=3.0m，斜面长AC=5.0m，斜面与水平地面CD段间有一段小圆弧平滑连接。旅客从气囊上由静止开始滑下，其与气囊、地面间的动摩擦因数均为μ=0.55，不计空气阻力，g=10m/s²。求：

(1)人滑到斜面底端C时的速度大小；

(2)人离开C点后还要在地面上滑行多远才能停下。

22．实验题(17分)

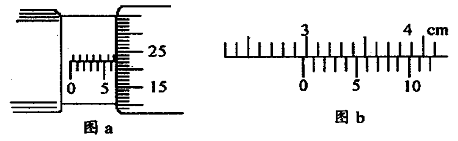

Ⅰ. 某学生用螺旋测微器测量某一金属丝时，测得的结果如图a所示，则该金属丝的直径

d = 　　　　　　mm。另一位学生用标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图b所示，则该工件的长度L = 　　　　　cm。(6分)

II．一个标有“4V，2W”的灯泡，要通过实验作出这个小灯泡的伏安特性曲线，现有下

　　 列器材供选用：

　　 A．电压表(0-5V，内阻10kΩ)　　 B．电压表(0-10V，内阻20kΩ)

　　 C．电流表(0-0.3A，内阻1Ω)　　 D．电流表(0-0.6A，内阻0.4Ω)

　　 E．滑动变阻器(10Ω，2A)　　　　 F．直流电源(6V)，开关一个，导线若干

　　 ①实验中所用电压表应选用　　　　　 ，电流表应选用　　　　　 (用字母表示)。(4分)

　　 ②为使实验误差尽量减小，要求电压从零开始多取几组数据，请用笔画线代替导线，把实物连成满足实验要求的电路。(4分)

　　 ③某同学通过实验得到的数据如下表。

　　 请在坐标低上作出灯泡的I-U图象。(3分)

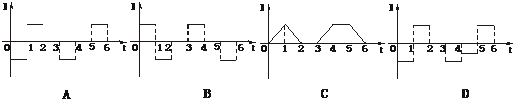

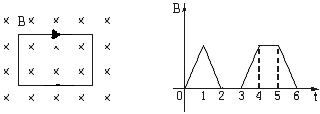

21．一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面(纸面)向里，如图1所示，磁感应强度B随t的变化规律如图2所示.以I表示线圈中的感应电流，以图1中线圈上箭头所示方向的电流为正，则以下的I-t图中正确的是　　 (　　 )　　　　　　　　　　　　　　　　　　　　　　　

图1　　　　　　　　　 图2

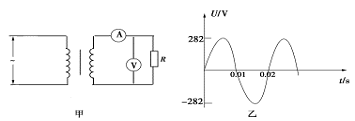

20．理想变压器的连接电路如图甲所示，原副线圈匝数比为10∶1，当输入电压波形如图乙所示时，电流表读数为2 A，则(　　 )

A．电压表读数为28.2 V　　　　　

B．电压表读数为20 V

C．输入功率为56.4 W　

D．电阻阻值为10 Ω

19．如图所示，有一带电粒子贴A板沿水平方向射入匀

强电场，当偏转电压为U₁时，带电粒子沿轨迹①从

两板正中间飞出；当偏转电压为U₂时，带电粒子沿

轨迹②落到B板中间；设两次射入电场的水平速度

相同，则电太U₁、U₂之比为(　　 )

　　 A．1：8　　　　 B．1：4　　　　 C．1：2　　　　 D．1：1

18．如图所示，a、b是一列简谐横波上的两个质点，它们在x轴上的距离s=30m，波沿x轴正方向传播，当a振动到最高点时，b恰好经过平衡位置且向下振动；经过1.0s，a恰好经过平衡位置且向下振动，b到达最低点，那么(　 )　

　　 A．这列波的速度可能是50m/s

　　 B．这列波的周期一定是4s

　　 C．这列波的波长可能是24m

　　 D．这列波的频率可能是1.25Hz

17．如右图所示，a、b是绕地球做圆周运动的两颗卫星，关于卫星，下列说法正确的是(　　 )

　　 A．b的环绕速度较大

　　 B．b的向心加速度较大

　　 C．b的运动周期较长

　　 D．由于受稀薄空气阻力作用，a的轨道半

径将缓慢减小，则其环绕速度将缓慢减小

16．器壁透热的气缸放在恒温环境中，如图所示。气缸内封闭着一定量的气体，气体分子间相互作用的分子力可以忽略不计，当缓慢推动活塞Q向左运动的过程中，下列说法：①活塞对气体做功，气体的平均动能增加；②活塞对气体

做功，气体的平均动能不变；③气体的单位分子数增大，

压强增大；④气体的单位分子数增大，压强不变。其中

正确的是　　　　　　　　　　　　　　　 (　　　 )

　　 A．①③　　 B．①④　　 C．②③　　　 D．②④

15、下列说法中符合物理规律或自然界规律的是(　 )

A、 物体从外界吸收热量，其内能一定增大

B、 随着低温技术的发展，科学家一定能把温度降低到绝对零度以下

C、 随着航天技术的发展，我国科学家一定能够发射一颗定点在北京上空的同步卫星

D、 有的半导体的导电性能受温度影响比较敏感，它可以制成火灾报警器的元
