地理关联示意图是指表示各地理事物间相互联系或结构特征具有因果关系的图形。常见的如天体系统图、国家或区域经济部门结构图、工业或农业布局因素关系图、人口的各种构成图、环境各要素关系图、可持续发展复合系统示意图等。有些图形中地理事物的关系以数据的形式表现出来，则又可属于地理统计图系列。

[经典题例](探究应用题)读我国某区域图(图1-26)，回答下列问题。(18分)

(1)图1-26中所示的区域是我国贫困人口最为集中的地区，制约其经济发展的原因有：_________________________________________________________________________。

(2)甲地工业区位的优势是____________________。该地附近的朝阳工业园区存在着这样一个工业“生态链”(如图1-27所示)，这是“循环经济”理念的一个产物。请从可持续发展的角度分析发展“循环经济"的意义：______________________________。

[思路点拨]关联题的解答一定要注意图中信息之间的直接或间接关联、两图之间的关联，图中已知信息与未显示信息之间的隐性关联等多方面。我国贫困人口最集中的地区是西南地区，制约其经济发展的原因应从当地的地形、自然灾害、基础设施、交通、科教文化水平等方面思考；而工业区位优势则理所当然联想当地的矿产、能源、交通、劳动力数量与价格、政策等方面思考；“循环经济”重在“循环”少污染方面，这要从当今世界一些先进国家的经验教训中去总结答案。

[答案提示](1)①多山地高原，地形崎岖，耕地少；地质灾害频发；②基础设施落后，交通不便；科教文化水平低，社会经济发展缓慢　 (2)矿产、能源等资源丰富；交通便利；劳动力充足；政策优惠减少资源能源消耗，提高资源利用率；减少污染物的排放，避免“先污染后治理”，促进经济、社会和生态的协调发展

地理过程示意图是指反映地理事物的时间、空间变化过程及规律的图形。常见的如我国东部雨带推移示意图、锋面移动示意图、水循环示意图、河流径流变化示意图、地壳物质循环示意图、城市化过程示意图、商业活动的主要环节示意图、世界人口增长图、世界城市化发展图等。需要指出的是地理过程示意图中有些也会以数理统计图的形式出现。

[经典题例](探究应用题：06湘师附中)图1-25表示中国、日本、美国、英国四个城市化发展图表。回答下面两题。

(1)按甲、乙、丙、丁顺序分别对应国家是

A．英国、日本、中国、美国

B．美国、英国、日本、中国

C．英国、美国、日本、中国

D．中国、英国、美国、日本

(2)英国城市化发展增幅最快的时段是

A．1850年-1890年　　 B．1800年-1850年

C．1890年-1920年　　 D．1970年-1992年

[思路点拨]解答这类题型，要看清图中曲线反映的变化趋势和全程对比。本题组比较容易。这四个国家中，英国的城市化水平最高，如图中的甲所示；其次美国和日本的城市化水平也较高，但相对而言，日本的城市化起步较晚，故乙代表美国、丙代表日本；中国的城市化水平在这四个国家中是最低的，为丁所示。英国城市化发展最快是1850年以来的近半个世纪。

[答案提示](1)C (2)A

地理原理示意图是指反映地理事物的成因、原理和规律的图形。常见的如地球公转示意图、大气环流示意图、气旋与反气旋形成示意图、季风成因示意图、台风示意图、地震构造示意图、背斜和向斜示意图、城市工业布局示意图等。

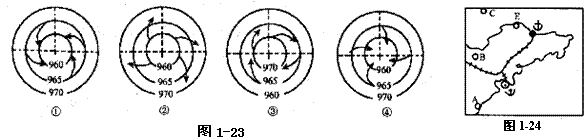

[经典题例](信息迁移题：06山东威海)2005年8月，一热带天气系统影响我国某地，如图1-23所示，回答以下两题：

(1)正确表示某天气系统的图是

A．①　 　　　　 B．②③　　　　　　 C．③　 　　　 D．④

(2)该天气系统中心在图1-24中ABC三地时，受其影响，城市E的风向分别是

A．偏北风、东北风、东南风　　　　　　 B．偏南风、偏东风、偏北风

C．偏东风、偏南风、偏北风　　　　　　 D．偏北风、偏南风、偏东风

[思路点拨]本题组主要考查气旋和反气旋的形成原理及分布规律。第(1)题只要掌握低压中心气流向内辐合，高压中心气流向外辐散的原理，并抓住是我国范围(北半球)，根据图中各选项中箭头的方向便可做出判断，夏季影响我国东部沿海的热带天气系统多为热带气旋，其中心气压值较低，气流向中心辐合，但受地转偏向力的影响，在辐合过程中会向右偏，如①图所示。第(2)题在第一题的基础上，采用中心平移法(A→B→C)依次对E点的三次风向作判断即可。

[答案提示](1)A (2)A。

6.等值线的弯曲方向用“高弯低值、低弯高值”来判别--当然这里的高值和低值是指在某一标准下的“高”“低”，如世界海平面等温线应该是同纬度。

5. 相邻两条等值线数值只能相同或相差一个等值距离；

4．等值线走向可以判断主要影响因素--等值线知识要结合相关的地理知识来判读并解释成因；

3．读数值，最大值、最小值、递变规律、成因--解题的关键是找出等值线变化的规律，并分析其成因；

2．判读等值线排列疏密状况--等值线的疏密代表数值的变化幅度大小；

1．读图名，读出什么事象的等值线图--识别等值线所反映的是何种地理事物；

(三)酸雨地区PH等值线

1．酸雨类型，成份及燃料：燃煤为主→SO₂→硫酸型酸雨(如中国是SO₂世界排放最多的国家)；

燃油气→氧化氮→硝酸型酸雨(如西欧、北美、日本等)。

2．PH值大小与酸性强弱关系：酸性越强，PH越小。

3．世界三大重酸雨区：西欧、中国、北美东部(或美国东北部)。
