18．(上海十一校联考8分)1920年科学家斯特恩测定气体分子速率的装置如图所示，A、B为一双层共轴圆筒形容器，外筒半径为R，内筒半径为r，可同时绕其几何轴经同一角速度w高速旋转，其内部抽成真空。沿几何轴装有一根镀银的铂丝K，在铂丝上通电使其加热，银分子(即原子)蒸发成气体，其中一部分分子穿过A筒的狭缝a射出到达B筒的内表面。由于分子由内筒到达外筒需要一定时间。若容器不动，这些分子将到达外筒内壁上的b点，若容器转动，从a穿过的这些分子仍将沿原来的运动方向到达外筒内壁，但容器静止时的b点已转过弧长s到达b’点。

(1)这个实验运用了______________________________规律来测定；

(2)测定该气体分子的最大速度大小表达式为________________。

(3)采用的科学方法是下列四个选项中的________________。

(A)理想实验法，　　　　　 (B)建立物理模型法

(C)类比法　　　　　　　　　　 (D)等效替代法。

答案：(1)运动的等时性，(2)，(3)B，　　　

版权所有：()

版权所有：()

17．(上海徐汇期末)一辆电动自行车铭牌上的技术参数如表中所示：质量为M＝70 kg的人骑此电动车沿平直公路行驶，所受阻力为车和人总重的0.03倍，不计自行车自身的机械损耗。(1)仅在电动机提供动力的情况下，此车行驶的最大速度为________m/s；(2)仅在电动机提供动力的情况下，以额定输出功率行驶，速度为3m/s时，加速度大小为_____m/s²。

答案：6 m/s，0.3 m/s²，　　

16．(上海松江期末9分)用伏安法测一节干电池的电动势E和内电阻r，

所给的器材有：(A)电压表V：0-3-15V；(B)电流表

A：0-0.6-3A；(C)变阻器R₁(总电阻20Ω)；(D)变阻

器R₂(总电阻100Ω)；以及电键S和导线若干。

(1)电压表量程选用_______，电流表量程选用_______，

变阻器选用________。

(2)在右边的方框中画出实验电路图。

(3)如图所示的U-I图上是由实验测得的7组数

据标出的点，请你完成图线，并由图线求出

E=________V，r=________Ω.

(4)若只选用两组数据，用欧姆定律算出E、r，

有可能误差较大；若选用第________组和第

________组数据误差最大。

答案：(1)0-3V， 0-0.6A，R₁　　 2分

(2)右图所示　 　　 2分

(3)图线右图所示，1.5　 ，0.5　 　 3分

(4)5，6　　　 　　　 2分

15、(上海青浦期末5分)在测量由2节干电池串联而成的电池组的电动势ε和内 阻r(约几欧)的实验中，实验室提供了下列器材：电压表V₁(量程3V，内阻1kΩ)、电压表V₂(量程15V，内阻2kΩ)、电阻箱(0-9999Ω)、电键、导线若干。某同学用量程15V的电压表连接成如图所示的电路，实验步骤如下：(1)闭合电键S，将电阻箱R阻值调到R₁=10Ω，读得电压表的示数为U₁。(2)电阻箱R阻调到R₂=20Ω，读得电压数的示数为U₂。由方程组U₁=ε-U₁/R₁r，U₂=ε-U₂/R₂r，解出ε、r。为了减少实验误差，上述实验在选择材和实验步骤中，应作哪些改进？

答案：(本题5分)(1)选用15V量程的电压表明显量程偏火，造成电压表示数读数误差较大(2)用代数法，仅取两组数据解出ε、r造成误差

改进：应选用电压表量程3V，测量的数据至少五个左右，

然后用图像的方法处理实验数据

14、(上海青浦期末)在“研究电磁感应现象”的实验中：

(1)(4分)备有器材：A．零刻度在中央的灵敏电流计；B．带软铁棒的原、副线圈；C．蓄电池；D．滑动变阻器；E．电键：F．废干电池：G：阻值几十千欧的限流电阻；H．导线若干。实验时，为查明电流表指针偏向和通入电流方向的关系，应选用上述备有器材中的_____________ 组成电路(填器材前的字母)，并在下面的方框中画出电路图。

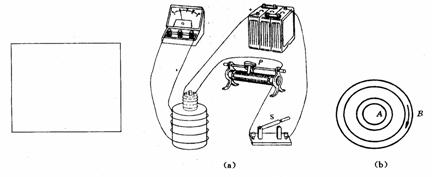

(2)(3分)若选用部分器材组成如下图(a)所示实物连接图，合上电键S时发现电流表指针向右偏，填写下表空格：

(3)(5分)如图(b)所示，A、B为原、副线圈的俯视图，已知副线圈中产生顺时针方向的感应电流，根据图(a)可判知可能的情况是：　　　　　　　　 　　　　 ( )

A．原线圈中电流为顺时针方向，变阻器滑动片P在右移；

B．原线圈中电流为顺时针方向，正从副线圈中拔出铁芯；

C．原线圈中电流为逆时针方向，正把铁芯插入原线圈中；

D．原线圈中电流为逆时针方向，电键S正断开时。

答案：(12分)(1)ACEGH(或AEFGH)(2)向右偏，向右偏，向左偏(3)BC

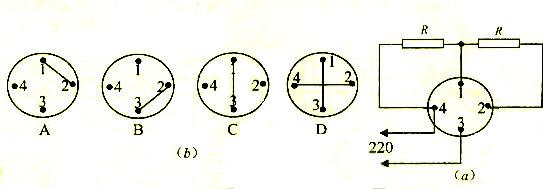

14.(上海嘉定期末)有一只家用电熨斗，其电路结构如图(a)所示，图中1、2、3、4是内部4个接线柱，改变内部接线方式可使电熨斗获得低、中、高三个不同的温度档。图(b)是它的四种不同的接线方式，其中能获得低档温度的连接方式是图(b)中的　　　 B　　　 ，能获得高档温度的连接方式是图(b)中的　 　D 　　　　　　。

13．(上海奉贤期末6分)现要测电阻R₀阻值和干电池组的电动势E及内阻r。给定的器材有：两个理想电压表V(量程均为3V)，理想电流表A(量程为0.6A)，滑动变阻器R，待测的电阻R₀，两节串联的电池，电键S及导线若干。某同学设计一个如图(a)所示的电路同时测电阻R₀阻值和电池组的电动势及内阻，调节变阻器，两电压表和电流表分别测得多组U₁、U₂、I的读数，并作出U₁-I图(图线1)和U₂-I图(图线2)，见图(b)。

(1)由图可知得出电阻R₀阻值为______Ω

(2)电池组E的电动势为_________V，内阻为__________Ω。

答案：.(6分) (1)4.0 Ω　 (2) 　3.0V　 2.0Ω　 --------每空2分

12．(上海长宁期末6分)某同学按图示电路进行实验，实验时该同学将滑动变阻器的触片P移到不同位置时测得各电表的示数如表中所示，将电压表内阻看作无限大，电流表内阻看作零．

(1)电路中ε、r分别为电源的电动势和内阻，R₁、R₂、R₃为定值电阻，在这五个物理量中，可根据表中的数据求得的物理量是(不要求具体计算)　　　　　　　 _______．

(2)滑动变阻器的触片P移动时其阻值变化了__________Ω．

(3)由于电路发生故障，发现两电流表示数相同了(但不为零)，若这种情况的发生是由用电器引起的，则可能的故障原因是 　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　 ．

答案：(6分)(1)e、R₂、R₃　 (2)13.3　　 (3)可能滑动变阻器断路、R₂断路或R₃短路

11．(镇江中学期中10分)用如图所示的电路(R₁、R₂为标准定值电阻，阻值已知)测量电源的电动势E和内电阻r时，则：

(1)需要读取的数据是　　　　　　　　　　　　　　 、　　　　　　　　　　　 ．

(2)电动势表达式E= 　　　　　　　　，

内电阻表达式 r = 　　　　　　　　　．

(3)如果考虑电流表的内阻，电动势的测量值 　　　　　真实值(填“大于”、“小于”或“等于”)，电源内电阻的测量值 　　　　

真实值(填“大于”、“小于”或“等于”)．

答案：(10分)(1)开关S₂与1接触时的电流强度I₁，开关S₂与2接触时的电流强度I₂．(4分)

　 (2)　 (2分)　 　(2分)

　 (3)等于 (1分) 大于　 (1分)

10.(盐城市一调10分)王红同学到实验室做“测定电源电动势和内阻”的实验时，发现实验桌上还有一个定值电阻R₀。他设计了如图所示的电路来测量R₀的阻值，实验时用U₁、U₂、I分别表示电表V₁、V₂、A的读数，并将滑动变阻器的滑片P移动到不同位置时，记录了U₁、U₂、I的一系列值。

(1)他在同一坐标纸上分别作出U₁－I、U₂－I图线，则所作的直线斜率较大的是　　

(2)定值电阻R₀的计算表达式是： R₀= 　　　　　　　　　　(用测得的物理量表示)， 若实验中的所有操作和数据处理无错误，实验中测得R₀值 　　　　(填“大于”、“等于”或“小于”)实际值。

(3)张超同学说：“在王红同学所用的实验器材中，如果知道电流表的内阻r_A，就能少用一个电压表测出电动势、内阻以及R₀的值。请你在虚线框中画出张超同学设想的电路图，并写出简单实验步骤和E、r、R₀三个物理量的计算式。

答案： ⑴U₂－I的图线。

⑵R₀=，大于；

⑶电路图：

实验步骤：①按电路图连接好电路；

②闭合开关S，移动滑片P使滑动变阻器短路，测得两电表读数为U₁、I₁；

③移动滑片P使滑动变阻器不短路，测得两电表读数为U₂、I₂；

④整理器材，数据处理。

计算公式：

①E=　　　　 ②r_A=　　　　　　 ③R₀=

评分标准：⑴⑵各2分，⑶6分(图2分；实验步骤2分；计算公式2分，不全得1分)。

注：其它方案，只要是正确的同样给分。
