15.(10分) 、(泰州市2008届第二学期期初联考)

(1)如图13-15A中所示，0、1、2、3……表示一均匀弹性绳上等间距的点，相邻两点间的距离均为5cm。时刻0号点刚开始向上作简谐振动，振动周期T=2s，振动在绳中传播的速度为0.1m/s。

①求在绳中传播的波的波长；

②在B图中画出t=3.5s时绳上的波形图。

　　 A图：

　　 B图：

13-15

(2)如图13-16为一均匀的柱形透明体，折射率。

①求光从该透明体射向空气时的临界角；

②若光从空气中入射到透明体端面的中心上，试证明不

13-16

论入射角为多大，进入透明体的光线均不能从侧面“泄

漏出去”。

14.(10分) (青岛市2008届第一次质检)

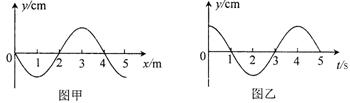

　 (1)一列简谐横波沿x轴传播，图13-13甲是t = 3s时的波形图，图乙是波上x＝2m处质点的振动图线．则该横波的速度为　　 m/s，传播方向为　　　　．

13-13

(2)图13-14示是一透明的圆柱体的横截面，其半径R＝20cm，折射率为，AB是一条直径，今有一束平行光沿AB方向射向圆柱体，试求：

①光在圆柱体中的传播速度；

13-14

②距离直线AB多远的入射光线，折射后恰经过B点

13.(10分)(09年上海物理12．)弹性绳沿x轴放置，左端位于坐标原点，用手握住绳的左端，当t＝0时使其开始沿y轴做振幅为8cm的简谐振动，在t＝0.25s时，绳上形成如图13-12所示的波形，则该波的波速为___________cm/s，t＝___________时，位于x₂＝45cm的质点N恰好第一次沿y轴正向通过平衡位置。

13-12

12.现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图13-10所示的光具座上组装成双缝干涉装置，用以测量红光的波长.

图13-10

(1)将白光光源C放在光具座最左端，依次放置其他光学元件，由左到右，表示各光学元件的字母排列顺序应为C、__________、A.

(2)本实验的步骤有:

①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；

②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；

③用米尺测量双缝到屏的距离；

④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离.

在操作步骤②时还应注意_________和__________.

(3)将测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图13-11甲所示.然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图13-14乙中手轮上的示数__________mm，求得相邻亮纹的间距Δx为________mm.

图13-11

(4)已知双缝间距d为2.0×10^－⁴ m，测得双缝到屏的距离l为0.700 m，由计算式λ=_________，求得所测红光波长为__________nm.

11. (09·肇庆一模) (1)一列横波在x轴上传播,在t₁=0和t₂=0.005s时的波形曲线如右图所示。由图中读出波的波长是　　　 m；若波的周期大于(t₂-t₁),且向右传播,则该波的波速是　　　　 m/s;；若波的周期小于(t₂-t₁)，并且波速为6000m/s,则波的传播方向是向　　　　传。
