17．(12分)如图甲所示，平行金属导轨竖直放置，导轨间距为L=1m，上端接有电阻R₁=3Ω，下端接有电阻R₂=6Ω，虚线OO’下方是垂直于导轨平面的匀强磁场。现将质量、电阻不计的金属杆ab，从OO’上方某处垂直导轨由静止释放，杆下落0.2m过程中始终与导轨保持良好接触，加速度a与下落距离h的关系图象如图乙所示。求：

　 (1)磁感应强度B；

　 (2)杆下落0.2m过程中通过电阻R­₂的电荷量q。

15．(12分)如图所示，在平面直角坐标系xoy内，第I象限的等腰直角三角形MNP区域内存在垂直于坐标平面向外的匀强磁场，y<0的区域内存在着沿y轴正方向的匀强电场。一质量为m、电荷量为q的带电粒子从电场中Q(-2h，-h)点以速度水平向右射出，经坐标原点O处射入第I象限，最后以垂直于PN的方向射出磁场。已知MN平行于x轴，N点的坐标为(2h，2h)，不计粒子的重力，求：

　 　 (1)电场强度的大小E；

　 (2)磁感应强度的大小B；

　 (3)粒大磁场中运动的时间t。

　 16．(11分)如图所示，倾角斜面上，轻弹簧一端固定在A点，自然状态时另一端位于B点，斜面上方有一半径R=1m、圆心角等于143°的竖直圆弧形光滑轨道与斜面相切于D处，圆弧轨道的最高点为M。现有一小物块将弹簧缓慢压缩到C点后释放，物块经过B点后的位移与时间关系为(x单位是m，t单位是s)，若物块经过D点后恰能到达M点，取，求：

　 (1)物块与斜面间的动摩擦因数；

　 (2)BD间的距离x_BD。

14．(8分)如图所示，木板长L=1.6m，质量M=4.0kg，上表面光滑，下表面与地面间的动摩擦因数为，质量m=1.0kg的小滑块(视为质点)放在木反的右端，开始时木反与物块均处于静止状态，现给木板以向右的初速度，取，求：

　 (1)木板所受摩擦力的大小；

　 (2)使小滑块不从木板上掉下来，木板初速度的最大值。

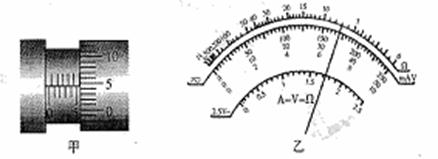

　 11．(4分)用螺旋测微器测量某一元件外径时的示数如图甲所示，此读数是　　　　　 mm；用多用电表测量电阻时，选择开关在“×10Ω”的电阻挡，指针所指的位置如图乙所示。则被测电阻的阻值是　　　　　　 Ω。

　 12．(7分)为测定一节干电池(电动势约1.5V，内阻约1.0Ω)的电动势和内阻，实验室制备有电流表G(满偏电流3mA，内阻25Ω)、定值电阻、开关和若干导线及以下器材：

　　　 A．量程0-3V，内阻约1000Ω的电压表

　　　 B．量程0-15V，内阻约1500Ω的电压表

　　　 C．总阻值为10Ω、额定电流为2A的滑动变阻器

　　　 D．总阻值为100Ω、额定电流为1A的滑动变阻器

　 (1)因电流表量程太小，需将R₀与电流表　　　　 连

接以扩大量程。

　 (2)电压表应选择　　 ；滑动变阻器应该选择　　　 。(填代号)

　 (3)请在方框内完成实验电路图；

　 (4)根据所画的电路图，分析引起该实验系统误差的主要原因是　　　　　　　 。

　 13．(6分)一同学在探究弹力和弹簧伸长的关系时，交示同的钩码分别挂在竖直悬挂弹簧的下端，钩码重与相应的弹簧总长度数据如下表所示：

　 (1)请在坐标纸上作出弹簧所受弹力F与弹簧总长L

之间的关系图线；

　 (2)由实验图线得到弹簧弹力与弹簧长度之间的关系式为　　　　　　　　 。

9．质量为m的汽车在平直路面上启动，启动过程的速度图象如图所示，从t₁时刻起汽车的功率保持不变，整个运动过程中汽车所受阻力恒为F_f，则　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　　 A．0~t_1­时间内，汽车的牵引力等于

　　　 B．时间内，汽车的功率等于

　　　 C．汽车运动的最大速度

　　　 D．时间内，汽车的平均速度小于

　 10．如图所示，Q₁、Q₂为两个固定点电荷，其中Q₁带正电，

它们连线的延长线上有a、b两点。一正试探电荷以一

定的初速度沿直线从b点开始经a点向远处运动，其速

度图象如图所示。则　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．Q₂带正电

　　　 B．Q₂带负电

　　　 C．试探电荷从b到a的过程中电势能增大

　　　 D．试探电荷从b到a的过程中电势能减小

第Ⅱ卷(非选择题　 共60分)

第II卷，用钢笔或圆珠笔按要求作答。

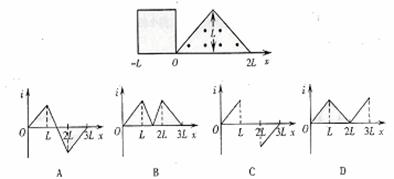

8．等腰三角形内有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L，t=0时刻，边长为L的正方形导线框从图示位置沿x轴匀速穿过磁场，取顺时针方向为电流的正方向，则能够正确表示导线框中电流-位移(i-x)关系的是　　　　　　　　　　　　 (　　 )

7．物体在xOy平面内做曲线运动，从t=0时刻起，在x方向的位移图象和y方向的速度图象如图所示，则　　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．物体的初速度沿x轴的正方向　　　　　　 B．物体的初速度大小为5m/s

　　　 C．t=2s时物体的速度大小为0　　　　　　　　 D．物体所受合力沿y轴的正方向

6．探月卫星发动机关闭，轨道控制结束，卫星进入地月转移轨道，图中MN之间的一段曲线表示转移轨道的一部分，P是轨道上的一点，直线AB过P点且和两边轨道相切。则

　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．卫星在此段轨道上动能一直减小　　　　 B．卫星在此段轨道上动能一直增大

　　　 C．卫星经过P点时动能最小　　　　　　　　　 D．卫星经过P点时加速度为0

5．如图所示，质量为m，带电荷量为+q的P环套在固定的水平长直绝缘杆上，整个装置处在垂直于相的水平匀强磁场中，磁感应强度大小为B。现给环一向右的初速度，则　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　　 A．环将向右减速，最后匀速

　　　 B．环将向右减速，最后停止运动

　　　 C．从环开始运动到最后达到稳定状态，损失

的机械能是

　　　 D．从环开始运动到最后达到稳定状态，损失的机械能是

4．如图所示，一台电动机提着质量为m的物体，以速度v匀速上升。已知电动机线圈的电阻为R，电源电动势为E，通过电源的电流为I，当地重力加速度为g，忽略一切阻力导线电阻，则　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　　 A．电源内阻

　　　 B．电源内阻

　　　 C．如果电动机转轴被卡住而停止转动，较短时间

内电源消耗的功率将变大

　　　 D．如果电动机转轴被卡住而停止转动，较短时间

内电源消耗的功率将变小
