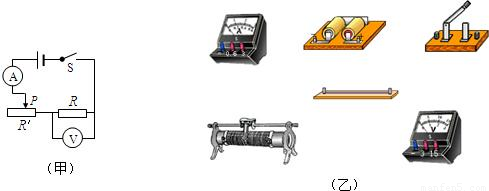

摘要：18．为了探究电流跟电压的关系.小亮设计了如图29所示的电路图． ⑴请根据电路图.用笔画线代替导线将图乙中的元件连成电路． ⑵在探究电流与电压的关系时.应保持 不变.调节滑动变阻器滑片的位置.改变 .记下对应的电流值． ⑶如果仍利用如图甲所示的电路探究电流跟电阻的关系.实验中记录的数据如表中所示.对表格中的数据进行分析.可归纳出的结论是 ． 电阻R/Ω 5 10 15 电流/A 1.21 0.60 0.39 19．在做用伏安法测量定值电阻的实验中.甲.乙两位同学的实验器材都完好.各自的读数也准确.他们测量的三组数据分别记录在下列两表中: 实验次数 电压/V 实验次数 电压/V 电流/A 1 1.50 0.31 2 2.00 0.41 3 2.50 0.52 电流/A 1 1.50 0.50 2 2.00 0.51 3 2.50 0.44 老师看了两组数据后.认为其中一位同学的实验电路接错了．⑴你认为是 接错了电路,⑵你的判断依据是 ．
