摘要：17．有一个未知电阻Rx.用如图中的两种 电路分别对它进行测量.用(a)图电路测量时. 两表读数分别为6V.3mA,用(b)图电路测量时. 两表读数分别为5.9V.5.9mA.则用 图所 示电路测该电阻的阻值误差较小.测量值Rx= Ω. 测量值比真实值偏 . 18．如图所示曲线是一同学做“研究物体的平抛运动 实验时画出的小球做平抛运动的部分轨迹.他在 轨迹曲线上任取水平位移相等的A.B.C三点. 测得△S=0.2m.又测得竖直高度分别为h1=0.1m. h2=0.5m.根据以上数据.可求出小球抛出时的初 速度是 m/s.B点相对于抛出点在竖直方 向上的位移是 m.(g取10m/s2)
网址：http://m.1010jiajiao.com/timu_id_3380947[举报]

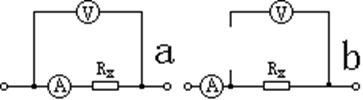

有一个未知电阻Rx，用如图中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=______Ω ，测量值比真实值偏______（填：“大”或“小”）。
有一个未知电阻Rx，用如图中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=______Ω ，测量值比真实值偏______（填：“大”或“小”）。
查看习题详情和答案>>
一个未知电阻Rx，阻值大约为10kΩ-20kΩ．为了较为准确的测定其电阻值，实验室中有如下器材：
电压表V1 （量程3V、内阻约为3kΩ）
电压表V2 （量程15V、内阻约为15kΩ）
电流表A1 （量程200μA、内阻约为100Ω）
电流表A2 （量程5mA、内阻约为10Ω）
电流表A3 （量程0.6A、内阻约为1Ω）
电源 电动势为3V
滑动变阻器R的最大阻值为200Ω 开关S
a．在实验中电压表应选
b．为了尽可能减少误差，请你画出本实验的电路图．
c．根据实验的需要用笔画线代替导线，将图中所需的实物连接起来．（导线禁止交叉）
查看习题详情和答案>>
电压表V1 （量程3V、内阻约为3kΩ）
电压表V2 （量程15V、内阻约为15kΩ）
电流表A1 （量程200μA、内阻约为100Ω）
电流表A2 （量程5mA、内阻约为10Ω）
电流表A3 （量程0.6A、内阻约为1Ω）
电源 电动势为3V
滑动变阻器R的最大阻值为200Ω 开关S
a．在实验中电压表应选
V1
V1
，电流表应选A1
A1
．b．为了尽可能减少误差，请你画出本实验的电路图．
c．根据实验的需要用笔画线代替导线，将图中所需的实物连接起来．（导线禁止交叉）
