在“测定小灯泡的功率”的实验中，小明同学设计的电路如图16所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节干电池。

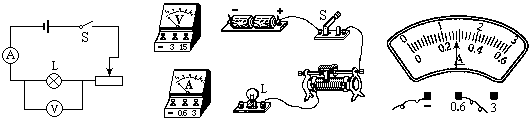

(1)请用笔画线代替导线，按照图A所示的电路图，将图B中的实物电路连接完整（导线不得交叉）。

(2)正确连好电路后，闭后开关前应把滑动变阻器滑片的位置调到_______（填写“最左边”或“最右边”）。

(3)如果连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数约为3V，则产生故障的原因可能是                   （     ）

A．小灯泡短路             B．小灯泡的灯丝断了

C．小灯泡的灯座接触不良   D．电压表的正、负接线柱接反

(4)排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的指针位置如图C所示，则小灯泡的额定功率为__________W。

在“测定小灯泡的功率”的实验中，小明同学设计的电路如图16所示，他选用的小灯泡的额定电压为2.5V，电阻约为8Ω，电源为两节干电池。

(1)请用笔画线代替导线，按照图A所示的电路图，将图B中的实物电路连接完整（导线不得交叉）。

(2)正确连好电路后，闭后开关前应把滑动变阻器滑片的位置调到_______（填写“最左边”或“最右边”）。

(3)如果连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数约为3V，则产生故障的原因可能是　　　　　　　　　 （　　 ）

A．小灯泡短路　　　　　　 B．小灯泡的灯丝断了

C．小灯泡的灯座接触不良　 D．电压表的正、负接线柱接反

(4)排除故障后，调节滑动变阻器使小灯泡在额定电压下正常发光时，电流表的指针位置如图C所示，则小灯泡的额定功率为__________W。

如图所示电路中，电源电压保持不变，灯L标有“4V　1.6W”字样．闭合开关S，当滑片P置于滑动变阻器的C点时，R_ab=4R_ac，灯L正常发光，20秒内电流对滑动变阻器做功为16焦．（灯L的电阻保持不变）求：
（1）灯L的阻值为多少Ω？
（2）滑动变阻器R的最大阻值为多少Ω？
（3）电源电压是多少V？
（4）滑片P在b端时电压表的示数为U₁；将滑片置于变阻器的某一位置D时，电压表示数为U₂，
且U₁：U₂=8：5，则P置于D时灯L实际消耗的电功率是多少W？
