如图所示，LO为一折线，它所形成的两个角∠LO和∠O均为45°．折线的右边有一匀强磁场，其方向垂直O的方向以速度v做匀速直线运动，在t＝0时刻恰好位于图中所示的位置．以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流－时间(I－t)关系的是(时间以l/v为单位)

A．

B．

C．

D．

用一根细线一端系一小球(可视为质点)，另一端固定在一光滑锥顶上，如图所示，设小球在水平面内作匀速圆周运动的角速度为ω，线的张力为T，则T随ω²变化的图象是选项中的

A．

B．

C．

D．

如图所示，有一根用绝缘材料制成的劲度系数为k的轻弹簧，左端固定，右端与小球连接．小球质量为m，带电量为＋q．开始时小球静止在光滑绝缘水平面上，施加水平向右的匀强电场E后小球开始做简谐运动．小球经过O时加速度为零，A、B为小球能够到达的最大位移处．在小球做简谐运动过程中，下列判断正确的是

A．小球的速度为零时，弹簧伸长量是qE/k

B．小球和弹簧系统的机械能守恒

C．小球做简谐运动的振幅是2qE/k

D．小球由O点到B点过程中，弹力做功的数值大于电场力做功的数值

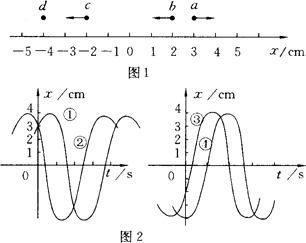

一弹簧振子沿x轴振动，振幅为4 cm，振子的平衡位置位于x轴上的0点．图1中的a、b、c、d为四个不同的振动状态：黑点表示振子的位置，黑点上的箭头表示运动的方向．图2给出的①②③④四条振动图线，可用于表示振子的振动图象

A．若规定状态a时t＝0，则图象为①

B．若规定状态b时t＝0，则图象为②

C．若规定状态c时t＝0，则图象为③

D．若规定状态d时t＝0，则图象为④

一弹簧振子作简谐振动，周期为T，以下说法正确的是

A．若t时刻和(t＋Δt)时刻振子运动位移的大小相等、方向相同，则Δt一定等于T的整数倍

B．若t时刻和(t＋Δt)时刻振子运动速度的大小相等、方向相反，则上t一定等于T/2的整数倍

C．若Δt＝T，则在t时刻和(t＋Δt)时刻振子运动的加速度一定相等

D．若Δt＝T/2，则在t时刻和(t十Δt)时刻弹簧的长度一定相等

电磁流量计是对管道内部流体流动没有任何阻碍的仪器，广泛应用于测量高粘度及强腐蚀性流体的流量(在单位时间内通过管内横截面的流体的体积)．假设流量计是如图所示的横截面为长方形的一段管道，其中空部分的长、宽、高分别为图中的a、b、c．流量计的两端与输送流体的管道相连接(图中虚线)，流量计的上下两面是金属材料，前后两面是绝缘材料．现在流量计所在处加磁感应强度为B的匀强磁场，磁场方向垂直于前后两面，当导电流体稳定地流经流量计时，在管外将流量计上、下两表面与串接了电阻R的电流表的两端连接，I为测得的电流值．已知液体的电阻率为ρ，不计电流表的内阻，则可求得流量为

A．

B．

C．

D．

显像管的简要工作原理是阴极K发射的电子束经高压加速电场(电压为U)加速后，进入放置在其颈部的偏转线圈形成的偏转磁场中偏转，偏转后的电子轰击荧光屏，荧光粉受激发而发光，图a为电视机显像管原理简图．某同学家中电视机画面的幅度偏小，维修店的技术人员检查后诊断为显像管或偏转线圈出了故障(显像管的偏转线圈如图b所示)，试分析引起故障的原因可能是

A．电子枪发射的电子数减少．

B．加速电场的电压过高，电子速度偏大．

C．偏转线圈的电流过小，偏转磁场减弱．

D．偏转线圈匝间短路，线圈匝数减少．

超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力的新型交通工具．其推进原理可以简化为如图所示的模型：在水平面上相距L的两根平行直导轨间，有竖直方向等距离分布的匀强磁场B₁和B₂，且B₁＝B₂＝B，每个磁场的宽都是l，相间排列，所有这些磁场都以速度v向右匀速运动．这时跨在两导轨间的长为L宽为l的金属框abcd(悬浮在导轨上方)在磁场力作用下也将会向右运动．设金属框的总电阻为R，运动中所受到的阻力恒为f，则金属框的最大速度可表示为

A．v_m＝(B²L²v－fR)/B²L²

B．v_m＝(2B²L²v－fR)/2B²L²

C．v_m＝(4B²L²v－fR)/4B²L²

D．v_m＝(2B²L²v＋fR)/2B²L²

如图所示，用粗细相同的铜丝做成边长分别为L和2L的两只闭合线框a和b，以相同的速度从磁感应强度为B的匀强磁场区域中匀速地拉到磁场外，不考虑线框的动能，若外力对环做的功分别为W_a∶W_b，则W_a∶W_b为

A．1∶4

B．1∶2

C．1∶1

D．不能确定
