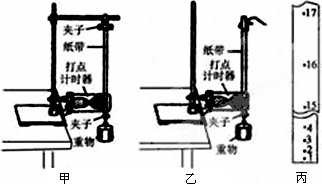

下图中甲、乙两图都是用来“验证机械能守恒定律”的装置示意图，已知该打点计时器的打点频率为50 Hz．重力加速度为g
(1)甲、乙两图相比较，________图所示的装置较好．
(2)重物由静止开始下落距离h获得速度v，如果以v2为纵轴，以h为横轴，根据实验数据绘出的v2－h图线是________，该线的斜率是________．
某实验小组采用如图所示的装置探究功与速度变化的关系，小车在橡皮筋的作用下弹出后，沿木板滑行．打点计时器的工作频率为50 Hz．
(1)实验中木板略微倾斜，这样做________；
A．是为了使释放小车后，小车能匀加速下滑
B．是为了增大小车下滑的加速度
C．可使得橡皮筋做的功等于合力对小车做的功
D．可使得橡皮筋松弛后小车做匀速运动
(2)实验中先后用同样的橡皮筋1条、2条、3条……，合并起来挂在小车的前端进行多次实验，每次都要把小车拉到同一位置再释放小车．把第1次只挂1条橡皮筋时橡皮筋对小车做的功记为W1，第二次挂2条橡皮筋时橡皮筋对小车做的功为2W1，……；橡皮筋对小车做功后而使小车获得的速度可由打点计时器打出的纸带测出．根据第四次的纸带(如图所示)求得小车获得的速度为________m/s．
(3)若根据多次测量数据画出的W－v图象如下图所示，根据图线形状，可知对W与v的关系符合实际的是图________．
如图所示为“探究功与速度变化的关系”实验装置，让小车在橡皮筋的作用下弹出，沿木板滑行．思考该探究方案并回答下列问题：
(1)实验操作中需平衡小车受到的摩擦力，其最根本的目的是________．
A．防止小车不能被橡皮筋拉动
B．保证橡皮筋对小车做的功等于合外力对小车做的功
C．便于小车获得较大的弹射速度
D．防止纸带上打点不清晰
(2)实验中甲、乙两同学用两种不同的方法来实现橡皮筋对小车做功的变化．
甲同学：把多条相同的橡皮筋并在一起，并把小车拉到相同位置释放；
乙同学：通过改变橡皮筋的形变量来实现做功的变化．
你认为________(填“甲”或“乙”)同学的方法可行．
(3)本实验可通过作图来寻找功与速度变化的关系．若所作的W－v的图象如图所示，则下一步应作________(填“W－v2”或“W－”)的关系图象．
在《研究平抛物体的运动》的实验中：
(1)
关于这个实验，以下说法正确的是
A．
每次小球都从相同位置由静止释放
B．
实验前要用重垂线检查坐标纸上的竖直线是否竖直
C．
由于小球与斜槽间存在摩擦会对实验造成误差
D．
安装的斜槽末端切线水平的目的是保证小球运动的轨迹是一条抛物线
(2)
某同学在一次实验中用一张印有小方格的纸记录小球的轨迹，小方格的边长为l(单位：m)，若小球在平抛运动途中的几个位置如图中的a、b、c、d所示，则小球平抛的初速度的计算式为V0＝________，若以a点为坐标原点，水平向右为x轴正方向，竖直向下为y轴正方向建立平面直角坐标系，则小球平抛的初始位置的坐标为x＝________，y＝________(用l、g表示)
在“用油膜法估测分子的大小”的实验中，油酸酒精溶液的浓度为每104 mL溶液中有纯油酸5 mL．用注射器测得1 mL上述溶液有液滴50滴．把1滴该溶液滴入盛水的浅盘里，待稳定后，将玻璃板放在浅盘上描出油膜轮廓，再将玻璃板放在坐标纸上，其形状如图所示，坐标纸中正方形小方格的边长为1 cm．则：
(1)油膜的面积约为________(保留两位有效数字)．
(2)根据上述数据，估算出油酸分子的直径d＝________(保留一位有效数字)．
如图所示实验装置，回答下题
关于此实验装置的介绍，正确的是
该实验装置，左右两塔轮是通过皮带传动，皮带不打滑，则两轮边缘各点的角速度一定相同
该实验装置，左右两塔轮是通过皮带传动，皮带不打滑，则两轮边缘各点的速线度大小相同
该实验装置通过标尺显示出来的格数可以分析向心力的大小情况
该实验装置体现的物理思想是控制变量法
已知两小球的质量之比为2∶1，分别放在离竖直轴距离相等的小槽内，皮带套在塔轮半径相等的最上面那一层，则两小球的向心力之比为
1∶2
2∶1
1∶4
4∶1
(3)
已知两小球的质量之比为2∶1，分别放在离竖直轴距离为2∶1的小槽内(如丙图)，皮带套在塔轮半径相等的最上面那一层，则两小球的向心力之比为
1∶8
8∶1
关于“验证动量守恒定律”的实验，请完成下列的三个问题：
如图所示，在做“验证动量守恒定律”的实验时，实验必须要求满足的条件是：
斜槽轨道必须是光滑的
斜槽轨道末端的切线是水平的
入射球每次都要从同一高度由静止滚下
若入射小球质量为m1，被碰小球质量为m2，则m1＞m2
利用“碰撞实验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰撞前后的动量关系．图中O点是小球抛出点在地面上的垂直投影．实验时，先让入射球m1多次从斜轨上的S位置静止释放，找到其平均落地点的位置P，测量出平抛的射程OP．然后，把被碰小球m2静置于轨道的水平部分，再将入射小球m1从斜轨上的S位置由静止释放，与小球m2相碰，并且多次重复．
接下来要完成的必要步骤是________．(填选项前的符号)
A．用天平测量两个小球的质量m1、m2；
B．测量小球m1开始释放高度h；
C．测量抛出点距地面的高度H；
D．分别找到m1、m2相碰后平均落地点的位置M、N；
E．测量平抛射程OM，ON．
若两个小球相碰前后的动量守恒，其表达式可以表示为________．[利用(2)中所测量的物理量表示]；若碰撞是弹性的碰撞，那么还应该满足的表达式应该为________．[利用(2)中所测量的物理量表示]．
在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．干电池E(电动势约为1.5 V、内电阻大约为1.0 Ω)
B．电压表V(0～15 V)
C．电流表A(0～0.6 A、内阻0.1 Ω)
D．电流表G(满偏电流3 mA、内阻Rg＝10 Ω)
E．滑动变阻器R1(0～10 Ω、10 A)
F．滑动变阻器R2(0～100 Ω、1 A)
G．定值电阻R3＝990 Ω
H．开关、导线若干
(1)为了方便且能较准确地进行测量，其中应选用的滑动变阻器是________(填写“R1”或“R2”)；
(2)请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号；
(3)图示为某一同学根据他设计的实验，绘出的I1－I2图线(I1为电流表G的示数，I2为电流表A的示数)，由图线可求得被测电池的电动势E＝________V，内电阻r＝________Ω．
实际电流表有内阻，可等效为理想电流表与电阻的串联．测量实际电流表G1内阻r1的电路如图所示．供选择的仪器如下：
①待测电流表G1(5 mA，内阻约300 Ω)，
②电流表G2(10 mA，内阻约100 Ω)，
③定值电阻R1(300 Ω)，
④定值电阻R2(10 Ω)，
⑤滑动变阻器R3(0～1000 Ω)，
⑥滑动变阻器R4(0～20 Ω)，
⑦干电池(1.5 V)，⑧电键S及导线若干．
(1)定值电阻应选________，滑动变阻器应选________．(在空格内填写序号)
(2)用连线连接实物图．
(3)补全实验步骤：①按电路图连接电路，________；②闭合电键S，移动滑动触头至某一位置，记录G1，G2的读数I1，I2；③________；
④以I2为纵坐标，I1为横坐标，作出相应图线，如图所示．
(4)根据I2－I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式________．
在研究平抛运动的实验中
(1)，让小球多次沿同一轨道运动，通过描点法画小球做平抛运动的轨迹，为了能较准确地描绘运动轨迹，下面列出了一些操作要求，将你认为正确的选项前面的字母填在横线上∶________．
A．通过调节使斜槽的末端保持水平
B．每次释放小球的位置必须相同
C．每次必须由静止释放小球
D．用铅笔记录小球位置时，每次必须严格地等距离下降
E．小球运动时不应与木板上的白纸(或方格纸)相触
F．将球的位置记录在纸上后，取下纸，用直尺将点连成折线
(2)如图所示为一小球做平抛运动的闪光照相照片的一部分，图中背景方格的边长均为5 cm，如果取g＝10 m/s2，那么∶照相机的闪光频率是________Hz；小球运动中水平分速度的大小是________m/s；
