(1)①使用中值电阻是25欧(“×1”挡)的万用表测量两个定值电阻(已知它们的阻值约为R1＝15欧和R2＝15千欧)，在下列的一系列操作中，选出尽可能准确测量，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处．________．
A．转动选择开关使其尖端对准“×1 k”挡
B．转动选择开关使其尖端对准“×100”挡
C．转动选择开关使其尖端对准“×10”挡
D．转动选择开关使其尖端对准“×1”挡
E．转动选择开关使其尖端对准“OFF”挡
F．将两表笔分别接触R1的两端，读出阻值后，随即断开，
G．将两表笔分别接触R2的两端，读出阻值后，随即断开，
H．将两表笔短接，调节调零旋扭，使表针指在刻度线右端的“0”刻度．
②使用多用表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值( )
A．比真实值大
B．比真实值小
C．与真实值相等
D．可能比真产值大，也可能小
③多用电表指针如下图所示，
A．如果选择开关为“R×10”挡，则所测电阻的阻值________Ω
B．如果选择开关为直流电压250 V挡，则对应读数是________V
C．如果选择开关为直流电流100 mA挡，则对应读数是________mA
(2)测量电源B的电动势E及内阻r(E约为4.5 V，r约为1.5 Ω)．
器材：量程3 V的理想电压表，量程0.5 A的电流表(具有一定内阻)，保护电阻R＝4 Ω，滑动变阻器，开关S，导线若干．
①在下面方框内画出实验电路原理图．
②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2．则可以求出E＝________，r＝________．(用I1、I2、U1、U2及R表示)
在测定镍铜合金丝电阻率的实验中，待测镍铜合金丝长L约0.8 m，直径d小于1 mm，电阻R在5 Ω左右．
①用螺旋测微器测量镍铜合金丝的直径，读数如图甲所示，其直径为________mm．
②在乙图的实物中连接实物图．
③用伏安法测量镍铜合金丝的电阻，电压表的读数为U，电流表读数为I，根据测量值，得到镍铜合金丝电阻率的表达式为ρ＝________(用题中的符号表达)．
④由于所用电压表不是理想电压表，所以测得的电阻率比实际值偏________(填“大”或“小”)．
实验装置如图1所示．一小车放在水平长木板上，左侧拴有一细软线，跨过固定在木板边缘的滑轮与一重物相连，小车右侧与穿过电火花计时器的纸带相连，在重物牵引下，小车在木板上向左运动．图2给出了电火花计时器在纸带上打出的一些计数点，相邻的两个计数点间的时间间隔为0.1 s，相邻的两个计数点间的距离如图中所标．
(1)
电火花计时器工作电源是220伏的________电源(填“直流”或“交流”)，当电源的频率为50 Hz时，每隔________秒打一个点．现在使用打点计时器测定物体的速度，当电源频率低于50 Hz时，若仍按照50 Hz计算，则测出的速度值将比真实值偏________(选填“大”或者“小”)
(2)
关于实验以下说法正确的有
A．
开始打点之前，小车应该靠近打点计时器
B．
纸带拉动的方向应与限位孔平行
C．
实验时应该先释放小车再打开电源打点
D．
实验时木板不能一头高一头低，一定要保持水平
(3)
打计数点1、3时小车对应的速度分别为：v1＝________m/s，v3＝________m/s，(小数点后保留二位)
(4)
据此可求出小车从1到3计数点内的加速度为a＝________m/s2．
(1)如图1是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池(电动势E＝1.5 V，内阻不计)、电流表(量程为5 mA、内阻不计)、电阻箱串联起来，连接成如图2所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．
①电流刻度较大处对应的温度刻度________；(填“较大”或“较小”)
②若电阻箱阻值＝150 Ω，在3图中5 mA处对应的温度数值为________℃．
(2)PTC元件由于材料的原因有特殊的导电特性．现有一由PTC元件做成的加热器，实验测出各温度下它的阻值，并作出了1/R－t的关系如图所示．已知它向四周散热的功率为PQ＝0.1(t－t0)W，其中t(单位为℃)为加热器的温度，t0为室温(本题取20℃)．当加热器产生的焦耳热功率PR和向四周散热的功率PQ相等时加热器温度保持稳定．加热器接在200 V的电源上．
①加热器工作的稳定温度为________℃；
②加热器的恒温原理为：当温度稍高于稳定温度时加热器电阻________(填“增大”、“不变”或“减小”)，使得加热功率________(填“大于”、“等于”或“小于”)散热的功率，温度将下降；反之当温度稍低于稳定温度时也控制温度上升，从而保持温度稳定．
利用如图所示的电路测定电源的电动势和内电阻，提供的器材有
(A)干电池两节，每节电池的电动势约为1.5 V，内阻未知
(B)直流电压表V1、V2，内阻很大
(C)直流电流表A，内阻可忽略不计
(D)定值电阻R0，阻值未知，但不小于5 Ω
(E)滑动变阻器
(F)导线和开关
(1)甲同学利用该电路完成实验时，由于某根导线发生断路故障，因此只记录了一个电压表和电流表的示数，如下表所示：
试利用表格中的数据作出U－I图，由图象可知，该同学测得两节干电池总的电动势值为________V，总内阻为________Ω．由计算得到的数据可以判断能够正确示数的电压表应为表________(选填“V1”或“V2”)．
(2)乙同学在找出断路的导线并调换好的导线后，连接该电路继续实验时，由于电流表发生短路故障，因此只能记下两个电压表的示数，该同学利用表中的数据，以表V1的示数U1为横坐标、表V2的示数U2为纵坐标作图象，也得到一条不过原点的直线，已知直线的斜率为k，纵截距为b，则两节干电池总的电动势大小为________V，两节干电池的总内阻________(选填“可以”或“不可以”)求出．
表格中所列数据是测量小电珠U－I关系的实验数据：
(1)分析表格内实验数据可知，应选用的实验电路图是图中的________(选填“甲”或“乙”)；
(2)在如图所示的方格纸内画出小电珠的U－I曲线．分析曲线可知小电珠的电阻值随I变大而________(选填“变大”、“变小”或“不变”)；
利用如图所示的装置研究匀变速直线运动．图中AB是固定的光滑斜面，1和2是固定在斜面上适当位置的两个光电门，当光电门中有物体通过时与它们连接的光电计时器(都没有画出)能够显示挡光时间．让滑块从斜面的顶端滑下，光电门1、2各自连接的光电计时器显示的挡光时间分别为5.00×10－2 s、2.00×10－2 s．已知滑块沿斜面方向的长度为5.00 cm，测得光电门1和2之间的距离为0.54 m．求：(结果要求保留两位有效数字)
(1)滑块通过光电门1时的速度v1＝________m/s，通过光电门2时的速度v2＝________m/s．
(2)滑块从光电门1运动到光电门2的时间为________s，滑块的加速度为________m/s2

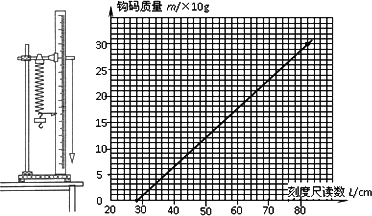

某实验小组用如图所示的实验装置，探究弹力和弹簧伸长的关系．实验主要操作步骤如下：先将待测弹簧的一端固定在铁架台上，然后将刻度尺竖直放在弹簧一侧，并使弹簧另一端的指针恰好落在刻度尺上．当弹簧自然下垂时，读取指针指示的刻度数值L0；当弹簧下端挂一个50 g的钩码，读取指针指示的刻度数值L1；弹簧下端挂两个50 g的钩码，读取指针指示的刻度数值L2；……；挂6个50 g的钩码时，读取指针指示的刻度数值L6．他们采用图象法处理实验数据：以刻度尺读数L为横坐标，以所挂钩码质量m为纵坐标，所画图象如下图所示．根据该图象可知，实验小组采用的弹簧的劲度系数为k＝________N/m；(结果保留3位数字)
如图所示，某同学在“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T，测得相邻两点距离分别为S1、S2、S3、S4、S5、S6，如下图所示．
用测得的物理量表示，A点处的瞬时速度大小v＝________，加速度的大小a＝________．
某同学用图(a)所示电路，描绘标有”3.8 V?，1.5 W”的小灯泡的灯丝电阻R随电压U变化的图象．?
(1)他根据实验数据，计算并描绘出R－U的图象如下图(b)所示．由图象可知，此灯泡在不工作时，灯丝电阻为?________Ω；当所加电压为3.0 V?时，灯丝电阻为________Ω，此时灯泡实际消耗的电功率为________W．
(2)根据R－U图象，可确定小灯泡耗电功率P与外加电压U的关系．符合该关系的示意图是下列图中的________．?
