某同学用如图所示的实验装置来验证“力的平行四边形定则”．弹簧测力计A挂于固定点P，下端用细线挂一重物M．弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置．

分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和拉线的方向．

(1)本实验用的弹簧测力计示数的单位为N，图中A的示数为________N．

(2)下列不必要的实验要求是________．(请填写选项前对应的字母)

(A)应测量重物M所受的重力

(B)弹簧测力计应在使用前校零

(C)拉线方向应与木板平面平行

(D)改变拉力，进行多次实验，每次都要使O点静止在同一位置

(3)某次实验中，该同学发现弹簧测力计A的指针稍稍超出量程，请您提出两个解决办法________．

下图是“研究匀变速直线运动”实验中获得的一条纸带，O、A、B、C、D和E为纸带上六个计数点．加速度大小用a表示

①OD间的距离为________cm

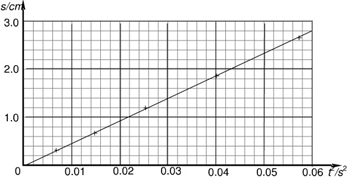

②下图是根据实验数据绘出的s－t²图线(s为各计数点至同一起点的距离)，斜率表示________，其大小为________m/s²(保留三位有效数字)．

某同学测绘标有“3.8 V，0.3 A”的小灯泡的灯丝电阻R随电压U变化的图象．除了导线和开关外，有以下一些器材可供选择：

电流表：A₁(量程100 mA，内阻约2 Ω)；

A₂(量程0.6 A，内阻约0.3 Ω)；

电压表：V₁(量程5 V，内阻约5 kΩ)；

V₂(量程15 V，内阻约15 kΩ )；

电源：E(电动势为4 V，内阻约为0.04 Ω)．

滑动变阻器R(最大阻值约为10 Ω)，电键S，导线若干．

实验电路图如下

(1)为了调节方便，测量准确，实验中应选用电流表_______，电压表_______(填器材的符号)

(2)根据实验数据，计算并描绘出R－U的图象如图所示．由图象可知，当所加电压为3.00 V时，灯丝电阻为_______Ω，灯泡实际消耗的电功率为_______W．

用下列器材组装成描绘电阻R₀伏安特性曲线的电路：

微安表μA(量程200μA，内阻约20 Ω)；

电压表V(量程3 V，内阻约10 kΩ)；

电阻R₀(阻值约20 kΩ)；

滑动变阻器R(最大阻值50 Ω，额定电流1 A)；

电池组E(电动势3 V，内阻不计)；开关S及导线若干

(1)若R₀的阻值先用多用电表来粗测，多用电表表盘欧姆档中值示数为“15”，则用“×1”档来测量时，指针偏角会________(填“过大”或“过小”)，应换用________档重测，换档后应重新进行________才能测定．

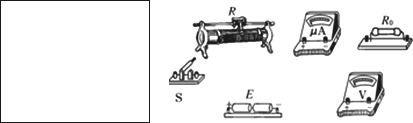

(2)在方框内画出实验电路图，并连接好实物图．

某同学想要了解导线在质量相同时，电阻与截面积的关系，选取了材料相同、质量相等的5卷导线，进行了如下实验：

(1)用螺旋测微器测量某一导线的直径如图所示．读得直径d＝________mm．

(2)该同学经实验测量及相关计算得到如下数据：

请你根据以上数据判断，该种导线的电阻R与截面积S满足的关系为________．

一种供某仪器使用的小型电池上标称的开路电压为9 V?允许通过的最大电流为50 mA．为了测量这个电池的电动势和内阻，因没有电流表等，实验者利用了如图所示的电路，图中电压表的内阻很大，可不考虑其对电路的影响，R为电阻箱，阻值范围为0－9999 Ω，定值电阻R₀为保护电阻．

(1)实验室备有的定值电阻有以下几种规格，你认为当做保护电阻R₀最合适的是________

A．10 Ω，5 W

B．180 Ω，0.25 W

C．190 Ω，0.5 W

D．1.2k Ω，1 W

(2)按如图的电路实验：断开开关，调节电阻箱使其阻值最大；闭合开关，调节电阻箱的读数为R₁，读取电压表的示数为U₁；再次调节电阻箱的读数为R₂，读取电压表的示数为U₂；则可计算得出电池的电动势E＝________，内阻r＝________．

用伏安法测量电阻值R，并表示出电阻率ρ．给定电压表(内阻约为50 kΩ)?电流表(内阻约为40 Ω)?滑动变阻器?电源?开关?待测电阻(约为250 Ω)及导线若干．

(1)画出测量R的电路图．

(2)图中的6个点表示实际中测得的6组电流I?电压U的值，试写出根据此图求R值的步骤：________．求出电阻值R＝________．(保留3位有效数字)

(3)待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图所示．由图可知其长度l为________cm，直径d为________cm．

(4)由以上过程可得ρ＝________．(用字母R、d、l表示)
