现有“2.5 V，0.5 W”的小电灯，伏特表，安培表、电动势为3 V的直流电源，滑动变阻器，导线，开关等．
(1)为了研究小电灯从电压从零到额定电压的发光情况，画出电路图．
(2)现有滑动变阻器的规格如下，实验时应选用________．
R1∶0 Ω～20 Ω
R2∶0 Ω～200 Ω
在实验室里为了验证动量守恒定律，一般采用如图甲、乙两种装置：
(1)
若入射小球质量为m1，半径为r1；被碰小球质量为m2，半径为r2，则
A．
m1＞m2 r1＞r2
B．
m1＞m2 r1＜r2
C．
m1＞m2 r1＝r2
D．
m1＜m2 r1＝r2
(2)
若采用乙装置进行实验，以下所提供的测量工具中必需的是________(填字母)
A．直尺
B．游标卡尺
C．天平
D．弹簧秤
E．秒表
(3)
设入射小球的质量为m1，被碰小球的质量为m2，则在用乙装置实验时(P为碰前入射小球落点的平均位置)，所得“验证动量守恒定律”的结论为(用装置图中的字母表示)________
某同学用如图甲所示的实验装置，做《用双缝干涉测光的波长》的实验，他用带有游标尺的测量头(如图乙所示)测量相邻两条亮条纹间的距离Δx．转动测量头的手轮，使分划板的中心刻线对齐某一条亮条纹(将这一条纹确定为第一亮条纹)的中心，此时游标尺上的示数情况如图丙所示，读数用x1表示；转动测量头的手轮，使分划板的中心刻线对齐第6亮条纹的中心，此时游标尺上的示数情况如图丁所示，则图丙的示数x1＝________mm；则图丁的示数x2＝________mm．如果实验中所用的双缝间的距离d＝0.20 mm，双缝到屏的距离L＝60 cm，则计算波长的表达式λ＝________(用d、L、x1、x2表示)．根据以上数据，可得实验中测出的光的波长λ＝________m．
下图为“研究电磁感应现象”的实验装置．
(1)将图中所缺的导线补接完整．
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：
a．将原线圈迅速插入副线圈时，灵敏电流计指针将________．
b．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将________．
在利用单摆测重力加速度的实验中．
1．为了减少测量误差，下列措施正确的是________
A．单摆的摆角应尽量大些
B．摆线应尽量短些
C．选体积较小、质量较大的摆球
D．测量周期时，应取摆球通过最低点作为计时的起、终点位置
E．测量周期时，应测摆球30～50次全振动的时间算出周期
F．将拴着摆球的摆线平放在桌面上，将摆线拉直后用米尺测出摆球球心到摆线某点O间的长度作为摆长，然后将摆线从O点吊起
(2)某同学测出不同摆长L对应的周期T，作出了如图所示的T2－L图象，已知图象上A、B两点的坐标分别是(x1，y1)、(x2，y2)，则
由图象可求得当地的重力加速度为________
小华设计的《观察光的干涉现象》的实验如图，其中S为单色光源，A为一个顶角略小于1800的等腰三角形棱镜，P为光屏，S位于棱镜对称轴上，屏与棱镜底边平行．调节光路，可在屏上观察到干涉条纹．这是由于光源S发出的光经棱镜作用后，相当于在没有棱镜两个分别位于图中S1和S2位置的相干波源所发出的光的叠加，(S1和S2的连线与棱镜底边平行．)
已知S1和S2的位置可由其它实验方法确定，类比“双缝干涉测波长”的实验，可以推测出若要利用“双棱镜干涉”测量光源S发出的单色光的波长时，需要测量的物理量是________，________和________．
用如图甲所示的实验装置验证机械能守恒定律．

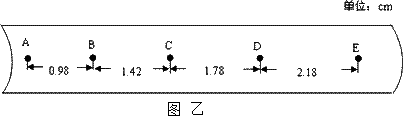

1．实验小组A不慎将一条选择好的纸带的前面一部分损坏了，剩下的一部分纸带上各点间的距离如图乙所示的数值，已知打点计时器的周期为T＝0.02S，重力加速度g＝10 m/s2；重锤的质量为m＝1 kg，已知S1＝0.98 cm，S2＝1.42 cm，S3＝1.78 cm，S4＝2.18 cm，重锤从B点到C点重力势能变化量是________J，动能变化量是________J．(结果保留三位有效数字)
2．若实验小组B在验证机械能守恒定律的实验中发现，重锤减小的重力势能总是大于重锤动能的增加，其原因主要是因为在重锤下落的过程中存在阻力作用，因此想到可以通过该实验装置测阻力的大小．根据已知当地重力加速度公认的较准确的值为g，电源的频率为f，用这些物理量求出了重锤在下落的过程中受到的平均阻力大小F＝________(用字母g、m、f、S1、S2、S3、S4表示)
如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力和速度．
所需器材有打点计时器(带导线)、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需________(填字母代号)中的器材．
直流电源、天平及砝码
直流电源、毫米刻度尺
交流电源、天平及砝码
交流电源、毫米刻度尺
通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度．为使图线的斜率等于重力加速度，除作v－t图象外，还可作________图象，其纵轴表示的是________，横轴表示的是________．
“探究功能与物体速度变化的关系”的实验装置如图所示．
(1)实验器材有：长木板、小车(前面带小钩)、学生电源、电磁打点计时器、6条规格相同的橡皮筋、纸带、刻度尺、天平、小铁钉2个、导线若干、开关．
在上述实验器材中，多余的器材是________；
(2)实验的主要步骤如下
A．将长木板放到水平实验台上，依图安装好实验器材；
B．先用一条橡皮筋进行实验，把橡皮筋拉伸到一定的长度，整理好纸带，接通电源，放开小车，打出一条纸带，编号为1；
C．换用纸带，改用2条、3条……同样的橡皮筋进行第2次、第3次……实验，每次实验中橡皮筋的拉伸长度都相等，打出的纸带，分别编号为2、3……
D．由纸带算出小车获得的速度：根据记录纸带上打出的点，求小车获得的速度的方法，是以纸带上第一点到最后一点的距离来进行计算．
把第一次实验橡皮筋对小车做的功记为W0，则第2次、第3次……实验对小车做的功分别计记为2W0、3W0……，将实验数据记录在表格里．
E．对测量数据进行估计，大致判断两个量可能的关系，然后以W为纵坐标、v2(也可能是其他关系)为横坐标作图；
F．整理实验器材
以上实验步骤中有疏漏的步骤是：________，有错误的步骤是________．(填写步骤前相应的符号)
在“研究平抛物体的运动”实验中，某同学记录了A、B、C三点，取A点为坐标原点，建立了如图所示的坐标系．平抛轨迹上的这三点坐标值图中已标出．那么小球平抛的初速度为________，小球抛出点的坐标为________．(取g＝10 m/s2)
