在“用描迹法画出电场中平面上的等势线”的实验中，下列所给出的器材中，应该选用的是________(用器材前的字母表示)．
A．6 V的交流电源
B．6 V的直流电源
C．100 V的直流电源
D．量程0～0.5 V，零刻度在刻度盘中央的电压表
E．量程0～300μA，零刻度在刻度盘中央的电流表
在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们的顺序(自上而下)是①________、②________、③________．
在实验中，按下电键，接通电路．若一个探针与基准点O接触，另一探针已分别在基准点O的两侧找到了实验所需要的两点a、b(如图实所示)，则当此探针与a点接触时，电表的指针应________(填“左偏”、“指零”或“右偏”)；当此探针与b点接触时，电表的指针应________(填“左偏”、“指零”或“右偏”)．
某同学在“探究小车速度随时间变化的规律”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点．其相邻点间的距离如图所示，每两个相邻的计数点之间还有4个打印点未画出．
(1)试根据纸带上各个计数点间的距离，计算出打下B、F两个点时小车的瞬时速度，并将这两个速度值填入下表(要求保留3位有效数字)．
(2)将B、C、D、E、F各个时刻的瞬时速度标在直角坐标系中，并画出小车的瞬时速度随时间变化的关系图线．
(3)由所画速度－时间图像求出小车加速度为________m/s2．
如图所示，气垫导轨是常用的一种实验仪器，它是利用气泵使带孔的导轨与滑块之间形成气垫，使滑块悬浮在导轨上，滑块在导轨上的运动可视为没有摩擦．在实验室中我们可以用带竖直挡板C和D的气垫导轨和质量均为M的滑块A和B来验证动量守恒定律的实验，如图所示，实验步骤如下：
(1)在A上固定一质量为m的砝码，在A和B间放入一个压缩状态的弹簧，用电动卡销置于气垫导轨上．
(2)按下电钮放开卡销，同时分别记录滑块A、B运动的计时器开始工作，当A、B滑块分别碰撞C、D挡板时计时结束，记下A、B分别达到C、D的运动时间t1、t2．
(3)重复几次．
①在调整气垫导轨时应注意________．
②还应测量的数据有________．
③只要关系式________成立，即可验证该过程动量守恒．
(1)待测电阻Rx(约100 Ω)；
(2)直流毫安表(量程0?0 mA，内阻50 Ω)；
(3)直流电压表(量程0? V，内阻5 kΩ)；
(4)直流电源(输出电压4 V，内阻不计)；
(5)滑动变阻器(阻值范围0?5 Ω，允许最大电流1 A)；
(6)开关一个，导线若干条.
试根据器材的规格和实验要求，画出合理的电路图.
利用自由落体来验证机械能守恒定律的实验：若已知打点计时器的电源频率为50 Hz，当地的重力加速度g＝9.8 m/s2，重物质量为1.00 kg，实验中得到一条点迹清晰的纸带如图所示，其中0为第一个点，A、B、C为另外3个连续点，根据图中数据可知，重物由0点运动到B点，重力势能减少量ΔEp＝________J；动能增加量ΔEk＝________J，产生误差的主要原因是________．(保留3位有效数字)
在“测定匀变速直线运动的加速度”的实验中，打点计时器所使用的交流电源的频率为50 Hz．下图为某同学在实验中得到的一条纸带，纸带上相邻的两个计数点间都有四个点未画出，图中，0、1、2、3、4、5、6是按打点时间顺序取的七个计数点，用米尺量出相邻两点间的距离(如图所示，单位：cm)，则：纸带上相邻的两个计数点之间的时间间隔为________s；打点计时器在打印计数点2时，小车的瞬时速度大小v2＝________m/s；在打印计数点0至6这段时间内，小车的加速度大小a＝________m/s2．(计算结果保留两位有效数字)
关于“验证力的平行四边形定则”的实验，有如下问题：
(1)
在实验的注意事项中，以下说法正确的是________
A．
同一次实验中，橡皮筋结点O位置一定要相同
B．
弹簧秤使用前要校零
C．
拉橡皮条的细线要长些，标记两条细线方向的两点要尽可能远些
D．
弹簧伸长方向和所测拉力方向应一致，并与木板平行
E．
两个分力间的夹角越大越好
(2)
某同学将实验结果作图，如图所示，其中A为固定橡皮条的固定点，O为橡皮条与细绳的结合点，图中________是F1、F2合力的理论值，________是合力的实验值．
在研究匀变速直线运动的实验中，如图是一条记录小车运动情况的纸带，并在其上取了A、B、C、D、E 5个计数点，每相邻两个计数点之间还有4个点图中没有画出，电火花计时器接在220 V、50 Hz的交流电源．
(1)由纸带上的数据计算vB＝________m/s，vC＝________m/s，vD＝________m/s；

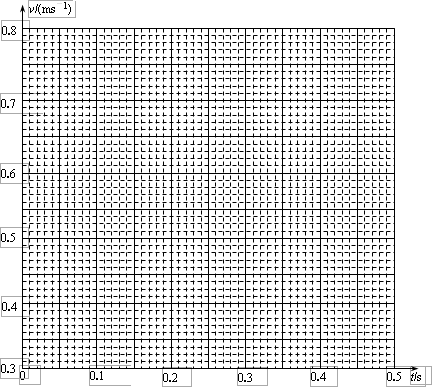

(2)在下图所示坐标中作出小车的v－t图线，并根据图线求出a＝________m/s2．
(此题计算结果均保留三位有效数字)
(1)试根据纸带上各个计数点间的距离，计算出打下B、C、D、E、F五个点时小车的瞬时速度，并将各个速度值填入下表要求保留3位有效数字．
(2)在直角坐标系中画出小车的瞬时速度随时间变化的关系图线．
(3)由所画速度－时间图像求出小车加速度为________a＝________m/s2
单位：cm
