研究小电珠在电压从0增大到额定值的过程中的发光情况，可供选用的器材及代号如下：

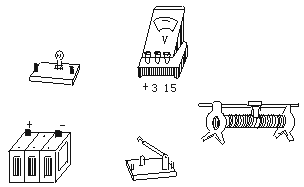

(1)在下边方框中画出原理电路图.

(2)为了使实验能正常进行和便于调节电压，应选用代号是_______的滑动变阻器.

(3)按实验要求，将图所示器材用线(表示导线)连接起来(导线不得交叉)

一小电珠的额定电压为6V，额定功率约在1Ｗ～1.5Ｗ之间.现有下列器材：(  )

A．电动势为6V、内阻不计的直流电源一只

B．电动势为12V、内阻不计的直流电源一只

C．量程为0～10V，内阻约为20kΩ的电压表一只

D．量程为0～2A，内阻约0.5Ω的电流表一只

E．量程为0～0.5A，内阻约为2Ω的电流表一只

F．额定电流为2A的0～20Ω的滑线变阻器一只

G．开关一只，导线若干

现要求利用上述器材尽量准确地测出灯泡的额定功率.

(1)电源应选用_______,电流表应选用_______.

(2)按实验需要用导线(画实线表示)将图中器材连接起来.

现有一阻值为10Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表盘上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案(已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几Ω).要求：

(1)在上面方框中画出实验电路图.

(2)简要写出完成接线后的实验步骤

_____________________________________.

(3)写出用测得的物理量计算电源内阻的表达式r＝_____________.

如图，小电珠L₁（4V，1.6Ｗ），Ｌ₂（3V，1.5Ｗ），滑线变阻器R₁（0～10Ω，1.5A），R₂（0～50Ω，1.5A），以及电源(E＝9.0V，r＝0)和开关S各一只，导线若干.

(1)设计一个电路，要求在电路中，Ｌ₁和Ｌ₂均正常发光，且电路中消耗的功率最小.把设计的电路图画在方框内.

(2)按设计要求在图所示的实物上连线.

某同学在测定一厚度均匀的圆形玻璃的折射率时，先在白纸上作一与圆形玻璃同半径的圆，圆心为O，将圆形玻璃平放在白纸上，使其边界与所画的圆重合.在玻璃一侧竖直插两枚大头针Ｐ₁和Ｐ₂，在另一侧再先后插两枚大头针Ｐ₃和Ｐ₄，使从另一侧隔着玻璃观察时，大头针Ｐ₄、Ｐ₃和Ｐ₂、Ｐ₁的像恰在一直线上.移去圆形玻璃和大头针后，得图，在图中画出：

(1)沿Ｐ₁、Ｐ₂连线方向的入射光线通过圆形玻璃后的传播方向.

(2)光线在玻璃内的传播方向.

(3)在光线的入射点作法线，标出入射角i和折射角r.

(4)写出计算玻璃折射率的公式(不必计算).

现有器材：量程为10.0mA、内阻约30Ω~40Ω的电流表一个，定值电阻R₁=150Ω，定值电阻R₂=100Ω，单刀单掷开关S，导线若干，要求利用这些器材测量一干电池（电动势约1.5V)的电动势.

(1)按要求在实物图上连线.

(2)用已知量和直接测得量表示的待测电动势的表达式为E=_______，式中各直接测得量的意义是___________.

图(b)中E为电源，其电动势为E，R₁为滑线变阻器，R₂为电阻箱，A为电流表.用此电路经以下步骤可近似测得A的内阻R_A；①闭合K₁，断开K₂，调节R₁，使电流表读数等于其量程I₀；②保持R₁不变，闭合K₂，调节R₂，使电流表读数等于，然后读出R₂的值，取R_A≈R₂.

(1)按图（a）所示电路在图(b)所给的实物中画出连接导线.

(2)真实值与测量值之差除以真实值叫做测量结果的相对误差，即.试导出它与电源电动势E、电流表量程I₀及电流表内阻R_A的关系式.

(3)若I₀＝100mA，真实值R_A约为30Ω，要想使测量结果的相对误差不大于5％，电源电动势最小应为多少伏?

在用电流表和电压表测电池的电动势和内电阻的实验中，所用电流表和电压表的内阻分别为0.1Ω和1kΩ.下面分别为实验原理图及所需的器材图.

(1)试在上图中画出连线，将器材按原理图连接成实验电路.

(2)一位同学记录的6组数据见表.试根据这些数据在图中画出U—I图线.根据图线读出电池的电动势E＝_______V，根据图线求出电池内阻r＝_______Ω.

给你一个电压表、一个电阻箱、电键及导线等，如何根据闭合电路欧姆定律测出一节旧干电池的电动势和内电阻.

(1)画出电路图.

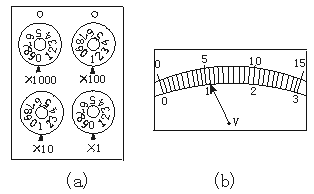

(2)实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到图（a)所示的______Ω时，电压表的读数如图(b)所示是______V.

(3)根据以上实验数据，可以算出该节干电池的电动势E＝______V，内电阻r＝_____Ω.

在测定电流表内阻的实验中，备用的器材有：(  )

A．电流表(量程0～100μA)

B．标准电压表(量程0～5V)

C．电阻箱（阻值范围0～9999Ω）

D．电阻箱(阻值范围0～99999Ω)

E．电源（电动势2V，有内阻）

F．电源(电动势6V，有内阻)

G．滑动变阻器(阻值范围0～50Ω，额定电流1.5A)；还有若干电键和导线.

(1)如果采用图所示的电路测定电流表G的内阻，并且要想得到较高的精确度，那么从以上备用的器材中，可变电阻R₁应选用______，可变电阻R₂应选用______，电源E应选用______.(用字母代号填写).

(2)如果实验时要进行的步骤有：(  )

A．合上K₁；

B．合上K₂；

Ｃ．观察R₁的阻值是否最大，如果不是，将R₁的阻值调至最大；

Ｄ．调节R₁的阻值，使电流表指针偏转到满刻度；

E．调节R₂的阻值，使电流表指针偏转到满刻度的一半；

F．记下R₂的阻值.

把以上步骤的字母代号，按实验的合理顺序填写在下面横线上空白处：

______、______、______、______、______、______.

(3)如果在上述步骤F中，所得R₂的阻值为600Ω，则电流表内阻R_g的测量值为____Ω.

(4)如果要将电流表改装为量程0～5V的电压表，则改装的方法是跟电流表______联一个阻值为______Ω的电阻.
