给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑线变阻器、电源、电键、待测电阻（约为250Ω）及导线若干.

甲

 乙　　　　　　　　　　　　　　　　　　　　　　　　 丙

（1）画出测量R的电路图.

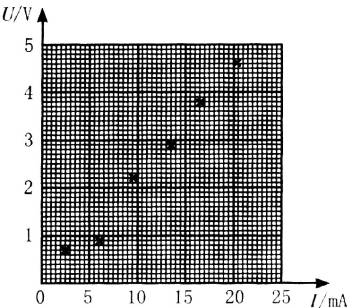

（2）甲图中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R值的步骤：

求出的电阻值R=_______.（保留3位有效数字）

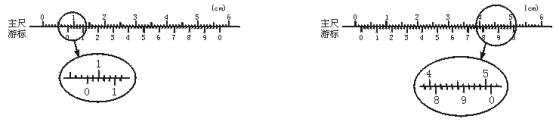

（3）待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图乙、图丙所示，由图可知其长度为_______，直径为_______.

（4）由以上数据可求出ρ=_______.（保留3位有效数字）

提供实验器材：弹射器(含弹丸，见图)；

铁架台(带有夹具)；米尺.

(1)画出实验示意图.

(2)在安装弹射器时应注意：________.

(3)实验中需要测量的量(并在示意图中用字母标出)：___________.

(4)由于弹射器每次射出的弹丸初速度不可能完全相等，在实验中应采取的方法是：________

(5)计算公式：______________.

卷帘运动的数据

(1)请根据所提供的纸带和数据，给出卷帘窗的ｖ—t图线.

(2)AD段的加速度为______m／s²，AK段的平均速度为______m／s.

(1)由图可读出两个相互垂直的拉力的大小分别为_______N和_______N.(只须读到0.1N)

(2)在本题的虚线方格纸上按作图法的要求画出这两个力及它们的合力.

(1)写出该核反应方程.

(2)计算核反应过程中释放出的能量ΔE.

(3)通过计算说明ΔE＝Δmc²的正确性.(计算中质子、粒子和锂核Li的质量分别取：m_p＝1.0073u，m_α＝4.0015u，m_Li＝7.0160u)

(1)上面的印像纸有几个暗斑?各是什么射线的痕迹?

(2)下面的印像纸显出一串三个暗斑，试估算中间暗斑与两边暗斑的距离之比?

(3)若在此空间再加上与电场方向垂直的匀强磁场，一次使射线不偏转，一次使β射线不偏转，则两次所加匀强磁场的磁感应强度之比是多少?

(已知：m_α=4u,m_β＝ｕ，v_α＝，v_β＝c)

（1）写出铀裂变反应方程，并计算一个铀235裂变时放出的能量；

（2）我国秦山核电站功率为3×10⁵kW，假设铀235能够完全裂变，其中一半的核能转化为电能，以上述裂变反应来估算电站一年消耗多少铀235？

(1)写出两个氘核聚变成He的核反应方程.

(2)计算上述核反应中释放的核能.

(3)若两氘核以相等的动能0.35MeV做对心碰撞即可发生上述核反应，且释放的核能

全部转化为机械能，则反应中生成的He核和中子的动能各是多少?

(1)电子到达对阴极的速度是多大?

(2)由对阴极发出的伦琴射线的最短波长是多大?

(3)若AK间的电流为10mA，那么每秒钟从对阴极最多能辐射出多少个伦琴射线光子?(电子电量e＝1.6×10^-19C，质量m=0.91×10^-30kg，普朗克恒量ｈ＝6.63×10^-34J·s)
