某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20Ω，连接电路的实物图如图.

(1)该学生接线中错误的和不规范的做法是(  )

A．滑动变阻器不起变阻作用

B．电流表接线有错

C．电压表量程选用不当

D．电压表接线不妥

(2)在方框里画出这个实验的正确电路图.

有一电阻R_x，其阻值大约在40Ω~50Ω之间.需要进一步测定其阻值，手边现有下列器材：

有两种可供选用的电路如图中甲、乙所示.

(1)实验要求多测几组电流、电压值，画出电流—电压关系图.

(2)为了实验能正常进行并减小测量误差，而且要求滑动变阻器便于调节，在实验中应选______图所示的电路，应选代号是______的毫安表和代号是______的滑动变阻器.

在用伏安法测电阻的实验中，所用电压表的内阻约为20kΩ，电流表的内阻约为10Ω，选择能够尽量减小误差的电路图接线进行实验，读得的各组数据用实心圆点标于坐标图上，如图所示.

(1)根据各点表示的数据描出I—U图线，由此求得该电阻的阻值R_x＝_____Ω.(保留两位有效数字)

(2)画出此实验的电路原理图.

在用电流场模拟静电场描绘电场等势线的实验中，

(1)在下列所给出的器材中，应该选用的是_______(用器材前的字母表示)：

A．6V的交流电源

B．6V的直流电源

C．100V的直流电源

D．量程0～0.5V，零刻度在刻度盘中央的电压表

E．量程0～300μA，零刻度在刻度盘中央的电流表

(2)在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们的顺序(自上而下)是①______②______③______.

(3)在实验中，按下电键，接通电路，若一个探针与基准点O接触，另一探针已分别在基准点O的两侧找到实验所需要的两点a、b(如图)，则当此探针与a点接触时，电表的指针应_______(“左偏”“指零”或“右偏”)；当此探针与b点接触时，电表的指针应_______(“左偏”“指零”或“右偏”)

已知油酸酒精溶液的浓度为1‰，一滴油酸溶液在水中扩展的油膜面积约为186cm²，1mＬ油酸溶液约有66滴.试确定油酸分子的大小.

在用油膜法测定分子的大小实验中,油酸分子直径的数量级在10^-10m.有位同学的测量结果远大于这个数量级，试分析可能的原因.

下面是单摆测定重力加速度实验中获得的有关数据：

(1)利用上面数据在图所示坐标中描出所需图象.

(2)利用图象取T²=5.20s²，求出重力加速度为_______m/s²(取π²=10).

某同学在做“利用单摆测重力加速度”实验中，先测得摆线长为97.50cm，摆球直径为2.00cm，然后用秒表记录了单摆振动50次所用的时间(如图)则：

(1)该摆摆长为______cm，秒表所示读数为______s.

(2)如果他测得的g值偏小，可能的原因是(  )

A．测摆线长时摆线拉得过紧

B．摆线上端未牢固地系于悬点，振动中出现松动，使摆线长度增加了

C．开始计时时，秒表过迟按下

D．实验中误将49次全振动数记为50次

(3)为了提高实验精度，在实验中可改变几次摆长l并测出相应的周期T，从而得出一组对应的l与T的数据如图，再以l为横坐标，T²为纵坐标将所得数据连成直线，并求得该直线的斜率为k.则重力加速度g＝______.(用k表示)

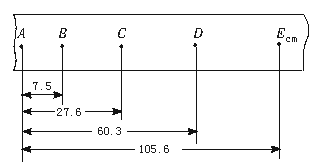

在用打点计时器测定物体的匀变速直线运动的加速度实验中，图(甲)所示为一次记录小车运动情况的纸带.图中A、B、C、D、E为相邻的计数点，相邻记数点间的时间间隔T＝0.1s.

（甲）

(1)根据______可判定小车做______运动.

(2)根据_______计算各点瞬时速度，且v_A＝_______m／s，v_B＝______m／s,v_C＝______m／s，v_D＝______m／s,v_E＝______m／s.

(3)在图(乙)所示坐标中作出小车的v—t图线，并根据图线求出a＝______.

(4)将图线延长与纵轴相交，交点的速度是______，此速度的物理意义是______.

2000年8月12日，俄罗斯“库尔斯克”号多功能核动力潜艇在巴伦支海域遇难，艇上118名官兵全部葬身海底，消息传出后全世界为之震惊.该艇重达1.4×10⁴t,长150m，属于949级（“奥斯卡级”），是对付编队航母的主要舰艇，是世界上最大的核潜艇之一.

（1）该潜艇的动力来源为(  )

A．放射性元素衰变释放的能量

B．中子击中铀238的人工转变放出的能量

C．重核裂变释放的能量

D．轻核聚变释放的能量

(2)下式为核动力反应堆中的一个反应式，请完成该反应方程式：

U＋n→Nd+Zr+n+e+(中为反中微子，质量和电荷数均为零）
