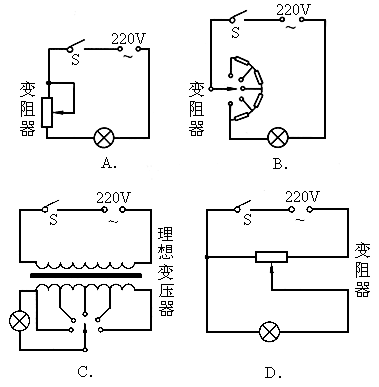

如图所示是四种亮度可调的台灯电路示意图，它们所用的白炽灯泡相同，且都是“220V，40W”，当灯泡所消耗的功率都调至20W时，则台灯所消耗的功率最小的是

[　　]

如图所示，理想变压器原、副线圈匝数比，副线圈Ⅱ上接有“8V，8W”的灯泡、，副线圈Ⅲ上接有“6V，9W”的灯泡、，原线圈上接有电阻R=3Ω，当a、b两端接交变电源后，、正常发光，则原线圈输出的功率为

[　　]

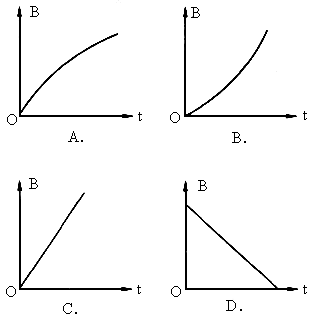

如图所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的磁场，螺线管下方水平桌面上有一导线圆环．导线abcd所围区域内的磁场按如图所示的哪一方式随时间变化时，导线圆环对桌面的压力小于其重力

[　　]

如图所示，在光滑绝缘水平面上，有一铝制圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场的过程中(磁场宽度大于金属球的半径)，则小球

[　　]

A．整个过程都做匀速直线运动

B．进入磁场过程中球做减速运动，穿出磁场过程中球做加速运动

C．整个过程中都做匀减速直线运动

如图所示，光滑曲面与竖直平面的交线是抛物线，抛物线的方程是，其下半部分处在一个水平方向的匀强磁场中，磁场的上边界是y=a的直线，一个小金属块从抛物线y=b(b＞a)处以速度v沿抛物线下滑，假设抛物线足够长，则金属块在曲面上滑动过程中产生的焦耳热总量是

[　　]

A．mgb

B．

C．mg(b－a)

D．

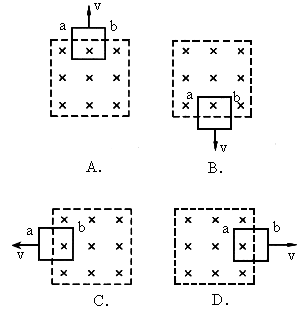

粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同的方向平移出磁场，如图所示，则在移出过程中线框的一边a、b两点间电势差的绝对值最大的是

[　　]

穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间是

[　　]

如图所示，闭合开关S，将条形磁铁插入闭合线圈，第一次用了0.4s，第二次用了0.8s，并且两次的运动始末位置相同，则

[　　]

A．第一次磁通量变化较大

B．第一次G的最大偏角较大

C．第一次经过G的电荷量较多

如图所示，一金属棒ab垂直于一竖直向上的匀强磁场水平抛出，有关其感应电动势的大小和两端电势的高低，以下说法中正确的是

[　　]

A．运动过程中感应电动势的大小不变，

B．运动过程中感应电动势的大小不变，

C．由于速率不断增大，所以感应电动势变大，

如图所示，理想变压器原、副线圈匝数比，副线圈Ⅱ上接有“8V，8W”的灯泡、，副线圈Ⅲ上接有“6V，9W”的灯泡、，原线圈上接有电阻R=3Ω，当a、b两端接交变电源后，、正常发光，则交变电源的输出功率为

[    ]
