如图所示，PQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场B，磁场方向垂直线框平面，MN线与线框的边成45°角，E、F分别为PQ和SP的中点，关于线框中的感应电流，下列说法正确的是

[　　]

A．当E点经过边界MN时，感应电流最大

B．当P点经过边界MN时，感应电流最大

C．当F点经过边界MN时，感应电流最大

D．当S点经过边界MN时，感应电流最大

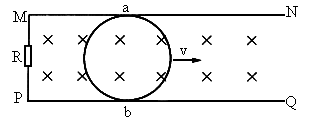

如图所示，MN、PQ为两条平行的水平放置的金属导轨，左端接有定值电阻R，金属圆环在两导轨之间，与导轨接触良好，磁感应强度为B的匀强磁场垂直于导轨平面，设圆环的半径为r，不计圆环电阻，当圆环以水平速度v向右平动时，导轨电阻不计，则流过R的电流大小为

[　　]

A．0

B．

C．

D．

关于感应电动势的大小，下列说法正确的是

[　　]

A．穿过闭合回路的磁通量最大时，其感应电动势一定最大

B．穿过闭合回路的磁通量为零时，其感应电动势一定为零

C．穿过闭合回路的磁通量由不为零变为零时，其感应电动势一定为零

D．穿过闭合回路的磁通量由不为零变为零时，其感应电动势一定不为零

在下图所示的电路中，当滑动变阻器的滑动触点向b端移动时

[　　]

A．电压表V的读数增大，电流表A的读数减小

B．电压表V和电流表A的读数都增大

C．电压表V和电流表A的读数都减小

D．电压表V的读数减小，电流表A的读数增大

一条粗细均匀的锰铜线，横截面积是S，电阻是R．现把它拉制成横截面积为的均匀细丝，它的电阻变为

[　　]

如图所示的电路中，电源的电动势E和内阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则

[　　]

A．电灯L更亮，电流表的示数减小

B．电灯L更亮，电流表的示数增大

C．电灯L变暗，电流表的示数变小

D．电灯L变亮，电流表的示数不变

一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA．若将该电池板与一阻值为的电阻器连成一闭合电器，则它的路端电压是

[　　]

下列闭合电路的说法中，错误的是

[　　]

A．电源短路时，电源的内电压等于电动势

B．电源短路时，路端电压为零

C．电源开路时，路端电压最大

D．电源的负载增加时，路端电压也增大

如图所示，均匀的长方形薄片合金电阻板abcd．ab边为，ad边为，当端点1、2或3、4接入电路时，是

[　　]

一只“220V　100W”的灯泡工作时的电阻为，测量它不工作时的电阻应

[　　]
