如图所示，软铁心上绕着两个匝数相同的线圈P和Q，为了使图中通电导线L(其电流方向已在图中标明)受到向下的磁场力F作用, 线圈P, Q的端点a，b和c，d与电源正、负极e、f连接的顺序应是

[　　]

A． e→a，b→c，d→f　　 　B．e→a，b→d，c→f

C．e→b，a→c，d→f　　  　D．e→b，a→d，c→f

如下图所示，一个矩形线圈abcd面与纸面垂直，已知ab为，ad为，在磁感应强度为B的匀强磁场中绕O轴以角速度ω(从图中位置开始)匀速转动，则线圈中感应电动势大小为

[　　]

A．ωsinωt

B．ωcosωt

C．ωsinωt

D．ωcosωt

如下图所示的交变电流图像是矩形线圈在匀强磁场中转动产生的，由图可知

[　　]

A．在A和C时刻线圈处于中性面位置

B．在B和D时刻穿过线圈的磁通量为零

C．在A时刻到D时刻线圈转过的角度为πrad

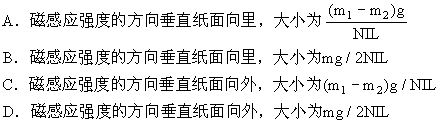

如图所示的天平可用来测定磁感应强度，天平的右臂下面挂有一个矩形线圈宽为L，共N匝，线圈的下部悬在匀强磁场中，磁场方向垂直纸面，当线圈中通有电流I（方向如图）时，在天平左，右两边加上质量各为，的砝码，天平平衡.当电流反向（大小不变）时，右边再加上质量为m的砝码后，天平重新平衡.由此可知

[    ]

通电直导线I与通电闭合线框abcd在同一平面内．如图放置．不计重力，若直导线固定，那么闭合线框abcd的运动情况是

[　　]

A．在纸面内向上运动　　 B．在纸面内向下运动

C．在纸面内远离直导线   D．在纸面内向直导线靠拢

如图所示，一个闭合线圈套在条形磁铁靠近N极这一端，当在线圈中通以图示方向的电流I时，则

[　　]

A．线圈圆面将有被拉大的倾向  B．线圈圆面将有被压小的倾向

C．线圈将向上平移　　　　    D．线圈将向S极一端平移

图所示为两根互相平行的通电直导线a、b的横断面图，a、b中的电流方向已在图中标出。那么导线a中电流产生的磁场的磁感线环绕方向及导线b所受的磁场力的方向应分别是

[　　]

A．磁感线顺时针方向，磁场力向左

B．磁感线顺时针方向，磁场力向右

C．磁感线逆时针方向，磁场力向左

D．磁感线逆时针方向，磁场力向右

[　　]

A.至少是(2T+ mg)/LB, 方向向左

B.至少是(2T+ mg)/LB, 方向向右

C.至少是(2T- mg)/LB, 方向向左

D.至少是(2T- mg)/LB, 方向向右

[　　]

A. 方向垂直于ab斜向上　　B. 方向垂直于ac斜向上

C. 方向垂直于bc向下　　  D. 为零

[　　]

A. ab边向里, cd边向外转动　　 B. ab边向外, cd边向里转动

C. 线框向左平动, 靠近导线M　　D. 线框向右平动, 靠近导线N
