如图所示，O为两个等量异种点电荷+q、-q连线的中点，P为连线中垂线上的任意一点，分别用φ_o、φ_p和E_o 、E_p代表该

电场中O、P两点的电势和场强的大小，则：     （    ）

 A．φ_o>φ_p，E_o>E_p      B．φ_o=φ_p，E_o>E_p

C．φ_o<φ_p ，E_o<E_p      D．φ_o=φ_p，E_o=E_p

如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即U_ab = U_bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知  （     ）

A．三个等势面中，a的电势最高

B．带电质点在P点具有的电势能比在Q点具有的电势能大

C．带电质点通过P点时的动能比通过Q点时大

D．带电质点通过P点时的加速度比通过Q点时大

如图所示, 倾角为θ的绝缘斜面固定在水平面上,  当质量为m、带电荷量为+q的滑块沿斜面匀速下滑时,在此空间突然加上竖直方向的匀强电场,已知滑块受到的电场力小于滑块的重力．则（   ）

A．加上竖直向上的电场后,滑块将减速下滑

B．加上竖直向下的电场后,滑块仍匀速下滑

C．加上竖直向上的电场后,滑块仍匀速下滑

D．加上竖直向下的电场后,滑块将加速下滑

在如图所示的电路中,R₁为定值电阻,R₂为可变电阻,E为电源电动势,r为电源内阻.则以下说法中正确的是 （    ）

A.当R₂=R₁+r时,R₂上获得最大功率

B.当R₁=R₂+r时,R₁上获得最大功率

C.当R₂=0时, 电源的输出功率最大

D. 以上说法都不正确

如图所示，图中的四个电表均为理想电表，当滑动变阻器滑动触点P向右端移动时，下面说法中正确是   （    ）

A．伏特表V₁的读数减小，安培表A₁的读数减小

B．伏特表V₁的读数增大，安培表A₁的读数增大

C．伏特表V₂的读数减小，安培表A₂的读数增大

D．伏特表V₂的读数增大，安培表A₂的读数减小

如图所示为电阻R₁和R₂的伏安特性曲线，并且把第一象限分为了Ⅰ、Ⅱ、Ⅲ三个区域．现把R₁和R₂并联在电路中，消耗的电功率分别用P₁和P₂表示；并联的总电阻设为R．下列关于P₁与P₂的大小关系及R的伏安特性曲线应该在的区域正确的是（    ）

A．特性曲线在Ⅰ区，P₁<P₂

B．特性曲线在Ⅲ区，P₁<P₂

C．特性曲线在Ⅰ区，P₁＞P₂

D．特性曲线在Ⅲ区，P₁＞P₂

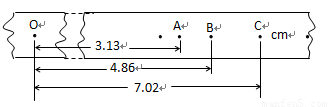

在验证机械能守恒定律的实验中，与纸带相连的质量为1kg的重锤自由下落，打出的纸带如图所示，相邻记数点时间间隔为0.02s，g取9.8m/s²．求：

1.某同学根据纸带上的O点到B点的数据，计算出物体的动能增加量△Ek＝0．47J，重力势能减小量△Ep＝0．48J，经过多次实验均发现△Ek略小于△Ep，试分析原因：                                                              ．

在“测定金属导体的电阻率”的实验中，待测金属丝的电阻Rx约为5 Ω.实验室备有下列实验器材：

A．电压表V₁(量程0～3 V，内阻约为15 kΩ)

B．电压表V₂(量程0～15 V，内阻约为75 kΩ)

C．电流表A₁(量程0～3 A，内阻约为0.2 Ω)

D．电流表A₂(量程0～0.6 A，内阻约为11 Ω)

E．变阻器R₁(0～100 Ω，0.6 A)

F．变阻器R₂(0～2000 Ω，0.1 A)

G．电池组E(电动势为3 V，内阻约为0.3 Ω)

H．开关S，导线若干

1.为提高实验精确度，减小实验误差，应选用的实验器材有________．

2.若用毫米刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得金属丝的直径及两电表的示数如图所示，则金属丝的直径为________mm，电阻值为________Ω.

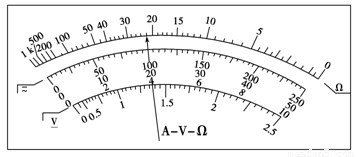

用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值,根据图所示的表盘,被测电阻阻值为        Ω.若将该表选择旋钮置于1 mA挡测电流,表盘仍如图所示,则被测电流为             mA.

用伏安法测电阻,可采用图所示的甲、乙两种接法.如所用电压表内阻为5 000Ω,电流表内阻为0.5Ω.

1.当测量100Ω左右的电阻时,宜采用                  电路.

2.现采用甲电路测量某电阻的阻值时,两电表的读数分别为10 V、0.5 A,则此电阻的测量值为        Ω,真实值为              Ω.
