在“探究求合力的方法”的实验中,王同学用了两个量程为5 N、最小刻度为0.1 N的弹簧秤来测量拉力。实验之前他先检查了弹簧秤,然后进行实验: 将橡皮条的一端固定在水平放置的木板上,用两个弹簧秤分别钩住绳套,互成角度地拉橡皮条,使结点到达某一位置O,记录下O点的位置和拉力F1F2的大小及方向;然后用一个弹簧秤拉橡皮条, 仍将结点拉到O点,再记录拉力F的大小及方向; 然后取下白纸作图, 研究合力与分力的关系。

(1) 实验前对弹簧秤进行检查,下列哪些检查是必需的?

A.将弹簧秤放在桌面上,进行调零

B.将弹簧秤竖直放置,进行调零

C.将弹簧秤用力拉,看是否能达到最大量程

D.将两只弹簧秤水平互钩对拉,检查两弹簧秤读数是否相同

(2) 下图是王同学研究合力与分力关系时在白纸下画出的图,根据物理上作图要求和规范, 请指出图中存在的四种错误。

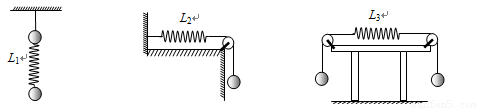

(3) 在实验之余,王同学又将两弹簧秤竖直互钩对挂,如图右图所示, 发现上面弹簧秤的读数大于下面弹簧秤的读数,倒置后也是如此, 产生这种现象的原因是

A.弹簧秤外壳的重力            B.弹簧自身的重力

C.弹簧秤只能水平测力          D.两挂钩之间的作用力不同
