发射地球同步卫星时，先将卫星发射至近地圆轨道1，然后经点火，使其沿椭圆轨道2运行，最后再次点火，将卫星送入同步轨道3。轨道1、2相切于Q点，轨道2、3相切于P点，如右图。关于这颗卫星分别在1、2、3轨道上正常运行时，以下说法正确的是：

A．卫星在三个轨道运动的周期关系是：T₁<T₃<T₂

B．卫星在轨道3上的角速度小于在轨道1上的角速度

C．卫星在轨道1上经过Q点时的动能小于它在轨道2上经过Q点时的动能

D．卫星在轨道2上运动时的机械能可能等于它在轨道3上运动时的机械能[来源:]

一个带正电的金属球半径为R，以球心为原点建立坐标系，设无穷远处电势为零。你可能不知道带电金属球所产生的电场中电势φ随x变化的规律，但是根据学过的知识你可以确定其φ-x图像可能是：

如图所示，轻杆两端各固定一个质量相等的小球A和B，轻杆可绕水平轴O自由转动，AO<OB。将轻杆从图中水平位置由静止释放，不计摩擦和空气阻力。从开始运动到B球第一次到达最低点为过程I，B球继续向左运动到AB速度减为零为过程II（II过程结束的位置图中未画出），以下说法中正确的是：

A．II过程结束时A、B高度相同

B．I过程B减小的重力势能等于A增加的机械能

C．I过程杆对A做正功，杆对B做负功

D．II过程中B减小的机械能等于A增加的机械能

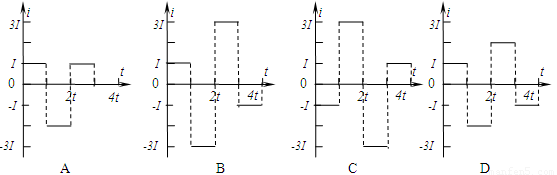

如图所示，直角坐标系Oxy的2、4象限有垂直坐标系向里的匀强磁场磁感应强度大小均为B，在第3象限有垂直坐标系向外的匀强磁场磁感应强度大小为2B，现将半径为R，圆心角为90°的扇形闭合导线框OPQ在外力作用下以恒定角速度绕O点在纸面内沿逆时针方向匀速转动。t=0时线框在图示位置，设电流逆时针方向为正方向。则下列关于导线框中的电流随时间变化关系正确的是：

如图所示的装置，用两根细绳拉住一个小球，两细绳间的夹角为θ，细绳AC呈水平状态。现将整个装置在纸面内顺时针缓慢转动，共转过90°。在转动的过程中，CA绳中的拉力F₁和CB绳中的拉力F₂的大小发生变化，即 ：

A．F₁先变小后变大       B．F₁先变大后变小

C．F₂逐渐减小           D．F₂最后减小到零

如图所示，带正电的物块A放在不带电的小车B上，开始时都静止，处于垂直纸面向里的匀强磁场中。t=0时加一个水平恒力F向右拉小车B，t=t₁时A相对于B开始滑动。已知地面是光滑的。AB间粗糙，A带电量保持不变，小车足够长。从t=0开始A、B的速度—时间图象，下面哪个可能正确？

如图所示，水平光滑绝缘杆从物体A中心的孔穿过，A的质量为M，用绝缘细线将另一质量为m的小球B与A连接，M>m，整个装置所在空间存在水平向右的匀强电场E。现仅使B带正电且电荷量大小为Q，发现A、B一起以加速度a向右运动，细线与竖直方向成α角。若仅使A带负电且电荷量大小为Q’，则A、B一起以加速度a′ 向左运动时，细线与竖直方向也成α角，则：

A．a′=a，Q′=Q                B．a′>a，Q′=Q

C．a′<a，Q′<Q                 D．a′>a，Q′>Q

在研究匀变速直线运动规律的实验中，小车放在斜面上，车前端拴有不可伸长的细线，跨过固定在斜面边缘的小滑轮与重物相连，小车后面与穿过打点计时器限位孔的纸带相连，如图（a）所示。起初小车停在靠近打点计时器的位置，重物到地面的距离小于小车到滑轮的距离。启动打点计时器，释放小车，小车在重物牵引下由静止开始沿斜面向上运动，重物落地后小车会继续运动一段距离，打点计时器在纸带上连续打下一系列点，图（b）中a、b、c是纸带上的三段，打点的先后次序是a→b→c。（打点计时器使用的交流电频率为50Hz）

（1）根据所提供纸带上的数据，计算打c段纸带时小车的加速度大小为      m/s²。

（结果保留两位有效数字）方向与小车的运动方向       。（填：相同或相反）

（2）打b段纸带时，小车运动的最大速度出现在b纸带中的       段。（填图b中的相邻两个字母）

某待测电阻R_X的阻值大约100Ω，现要测量其电阻的阻值，实验室提供如下器材：

                            电流表A₁（量程40 mA、内阻r₁=10Ω）

                            电流表A₂（量程100mA、内阻r₂ 约为3Ω）

                            电流表A₃（量程0.6A、内阻r₁ 约为0.2Ω）

电压表V（量程15V、内阻约为20 kΩ）

                            滑动变阻器R ，最大阻值约为10Ω

                            定值电阻R₀ （阻值为100Ω）

                            电源E（电动势4V、有内阻）

                            开关、导线若干

测量要求：实验原理中没有系统误差，电表读数不得小于其量程的1/2，能测多组数据。

（1）在上述提供的器材中，选出适当器材测出待测电阻阻值。其中选用的电表为：

       （填字母）。

（2）请你在虚线框内画出测量电阻R_X 的实验电路原理图（图中元件用题干中相应的英文字母标注）

（3）用已知量和测量的量表示R_X的表达式；R_X=

（4）若用图像处理实验数据，可画R_x的I－U曲线，用已知量和测量量表示纵轴的物理量，其表达式为              ，表示横轴的物理量的表达式为              。

（③④中若用到电表读数，分别用I₁、I₂、 I₃、U表示A₁、A₂、A₃、V的读数）

如图所示，小球由静止开始沿光滑轨道滑下，接着水平抛出。小球抛出后落在斜面上。已知斜面的倾角为θ，斜面底端在抛出点正下方，斜面顶端与抛出点在同一水平面上，斜面长度为L，斜面上M、N两点将斜面长度等分为3段，小球可以看作质点，空气阻力不计。为使小球能落在M点以上，小球开始时释放的位置相对于抛出点的高度h应满足什么条件？
