矩形线框在匀强磁场内匀速转动过程中，线框输出的交流电压随时间变化的图象如图所示，下列说法中正确的是 (     )

A．交流电压的有效值为36V

B．交流电压的频率为4Hz

C．2s末线框平面垂直于磁场，通过线框的磁通量最大

D．1s末线框平面垂直于磁场，通过线框的磁通量变化最快

“磁单极子”是指只有S极或只有N极的磁性物质，其磁感线分布类似于点电荷的电场线分布。物理学家们长期以来一直用实验试图证实自然界中存在磁单极子。如图所示的实验就是用于检测磁单极子的实验之一，abcd为用超导材料围成的闭合回路，该回路放置在防磁装置中，可认为不受周围其他磁场的作用。设想有一个N极磁单极子沿abcd的轴线从左向右穿过超导回路，那么在回路中可能发生的现象是（     ）

A．回路中无感应电流

B．回路中形成持续的adcba流向的感应电流

C．回路中形成持续的abcda流向的感应电流

D．回路中形成先abcda流向后adcba流向的感应电流

如图所示，带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈连接的导线abcd内有水平向里变化的磁场。下图哪种变化的磁场可使铝框向右靠近（     ）

如图所示，CDEF是固定的、水平放置的、足够长的 “U”型金属导轨，整个导轨处于竖直向上的匀强磁场中。在导轨上架着一根金属棒ab，在极短时间内给ab棒一个水平向右的速度，棒将开始运动，最后又静止在导轨上，则ab棒在运动过程中，就导轨是光滑和粗糙两种情况相比较（    ）

A．安培力对ab棒做的功相等

B．电流通过整个回路所做的功相等

C．整个回路产生的总热量相等

D．通过ab棒的电量相等

如图所示，将一个与匀强磁场垂直的正方形多匝线圈从磁场中匀速拉出的过程中，拉力做功的功率（      ）

A．与线圈匝数成正比      B．与线圈边长的平方成正比

C．与导线的电阻率成正比  D．与导线横截面积成正比

如图所示，一个“∠”型导轨垂直于磁场固定在磁感应强度为B的匀强磁场中，ab是与导轨材料、横截面积均相同的导体棒，导体棒与导轨接触良好。在外力作用下，导体棒以恒定速度v向右运动，以导体棒在图中所示位置的时刻作为计时起点，则回路中的（      ）

A．感应电动势保持不变?  B．感应电动势逐渐增大

C．感应电流保持不变?    D．感应电流逐渐增大

如图所示，电源的电动势为E，内阻r忽略不计。A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈。关于这个电路的以下说法正确的是（      ）

A．开关闭合后，A灯立刻亮，而后逐渐变暗，最后亮度稳定

B．开关闭合到后，B灯逐渐变亮，最后亮度稳定

C．开关由闭合到断开瞬间，A灯闪亮一下再熄灭

D．开关由闭合到断开瞬间，电流自右向左通过A灯

南半球海洋某处，地磁场水平分量B₁=0.8×10^－4T，竖直分量B₂=0.5×10^－4T，海水向北流动。海洋工作者测量海水的流速时，将两极板竖直插入此处海水中，保持两极板正对且垂线沿东西方向，两极板相距L=10m，如图所示。与两极板相连的电压表(可看作理想电压表)示数为U=0.2mV，则（       ）

A．西侧极板电势高，东侧极板电势低

B．西侧极板电势低，东侧极板电势高

C．海水的流速大小为0.25 m / s

D．海水的流速大小为0.4 m / s

如图所示，竖直平面内的虚线上方是一匀强磁场B，从虚线下方竖直上抛一正方形线圈，线圈越过虚线进入磁场，最后又落回原处，运动过程中线圈平面保持在竖直平面内，不计空气阻力，则（      ）

A．上升过程克服磁场力做的功大于下降过程克服磁场力做的功

B．上升过程克服磁场力做的功小于下降过程克服磁场力做的功

C．上升过程克服重力做功的平均功率大于下降过程中重力的平均功率

D．上升过程克服重力做功的平均功率小于下降过程中重力的平均功率

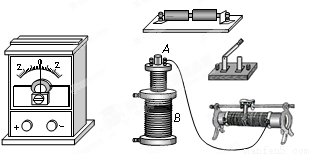

如图所示是“研究电磁感应现象”的实验装置。

1.将图中所缺导线补接完整。

2.如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将____‍‍‍_______；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将___‍‍‍__________。（以上两空选填“向右偏”、“向左偏”或“不偏转”）
