医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度。电磁血流计由一对电极a和b以及一对磁极N和S构成，磁极间的磁场是均匀的。使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示，由于血液中的正负离子随血液一起在磁场中运动，电极a、b之间会有微小电势差。在达到平衡时，血管内部的电场可看作是匀强电场，血液中的离子所受的电场力和磁场力的合力为零。在某次监测中，两触点间的距离为3.0mm，血管壁的厚度可忽略，两触点间的电势差为160μV，磁感应强度的大小为0.040T。则血流速度的近似值和电极a、b的正负为

A．1.3m/s，a正、b负            B．2.7m/s，a正、b负

C．1.3m/s，a负、b正            D．2.7m/s，a负、b正

如图，在同一铁心上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R的电流方向是

A．先由P到Q，再由Q到P

B．先由Q到P，再由P到Q

C．始终是由Q到P

D．始终是由P到Q

联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系

A．与门             B．或门         C．非门         D．与非门

MN、GH为光滑的水平平行金属导轨，ab、cd为跨在导轨上的两根金属杆，匀强磁场垂直穿过MN、GH所在的平面，如图所示，则

A．若固定ab，使cd向右滑动，则abdc回路有电流，电流方向由a→b→d→c

B．若ab、cd以相同的速度一起向右滑动，则abdc回路有电流，电流方向由c→d→b→a

C．若ab向左、cd向右同时运动，则abdc回路电流为零

D．若ab、cd都向右运动，且两棒速度v_cd>v_ab，则abdc回路有电流，电流方向由c→d→b→a

如图是一个三输入端复合门电路，当C端输入为“1”时，A、B端输入为何时，输出端Y才会输出“1”

A．0  0     B．0  1     C．1  0     D．1  1

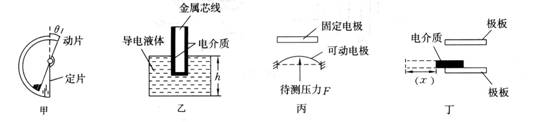

电容式传感器是用来将各种非电信号转变为电信号的装置．由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一个物理量的值，如图是四种电容式传感器的示意图，关于这四个传感器的作用下列说法正确的是

A．甲图的传感器可以用来测量角度

B．乙图的传感器可以用来测量液面的高度

C．丙图的传感器可以用来测量压力

D．丁图的传感器可以用来测量速度

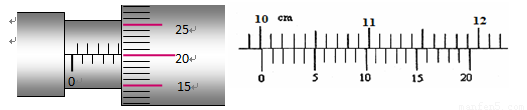

如图所示，螺旋测微器的示数为        mm；游标卡尺的示数为         cm。

用伏安法测一节干电池的电动势ε和内电阻r，所给的器材有:

(A)电压表V:0—3—15V；

(B)电流表A:0—0.6—3A；

(C)滑动变阻器R₁(总电阻20Ω)；

(D)滑动变阻器R₂(总电阻100Ω)；

以及电键S和导线若干.

1.画出实验电路图(标明变阻器规格).

2.如图所示的U-I图上是由实验测得的7组数据标出的点，已知4点和7点刚好落在坐标纸交线上。请你完成图线，并由图线求出ε=_  _______V，r=_____ ___Ω. 实验电路图

如图所示，M、N是竖直正对放置的两个平行金属板，S₁、S₂是M、N板上的两个小孔；N板的右侧有一个在竖直面内，以O为圆心的圆形区域，该区域内存在垂直圆面向外的匀强磁场，另有一个同样以O为圆心的半圆形荧光屏AO＇C已知S₁、S₂、O和荧光屏的中间位置O＇在同一直线上，且AC⊥S₁O＇。当在M、N板间加恒定电压U时，一带正电离子在S₁处由静止开始加速向S₂孔运动，最后打在图示的荧光屏上P处，∠COP=30°。若要让上述带正电离子(不计重力)仍在S₁处由静止开始加速，最后打在图示的荧光屏下边缘Ｃ处，求M、N板间所加电压的大小。

水平面上两根足够长的金属导轨平行固定放置，问距为L，一端通过导线与阻值为R的电阻连接；导轨上放一质量为m的金属杆如图所示，金属杆与导轨的电阻忽略不计；均匀磁场竖直向下。用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动。当改变拉力的大小时，相对应的匀速运动速度v也会变化，v与F的关系如右下图。若m=0.5kg，L=0.5m，R=0.5Ω；求磁感应强度B为多大，金属杆受到滑动摩擦阻力为多大？（取重力加速度g=10m/s²，不计空气阻力）
