如图所示，一个电量为-Q的点电荷甲，固定在绝缘水平面上的O点．另一个电学量为+q及质量为m的点电荷乙，从A点以初速度v₀沿它们的连线向甲运动，到B点的速度最小为v．已知点电荷乙与水平面的动摩擦因数为μ、AB间距离为L₀及静电力常量为k，则

A．OB间的距离为

B．点电荷乙能越过B点向左运动，其电势能仍增大

C．在点电荷甲形成的电场中，AB间电势差

D．从A到B的过程中，电场力对点电荷乙做的功为

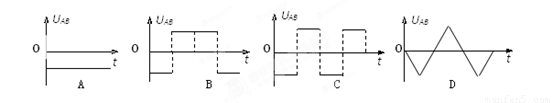

A、B两导体板平行放置，在t＝0时将电子从A板附近由静止释放。则在A、B两板间加上下列哪种电压时，有可能使电子到不了B板

利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域。如图是霍尔元件的工作原理示意图,磁感应强度B垂直于霍尔元件的工作面向下，通入图示方向的电流I， C、D两侧面会形成电势差U_CD，下列说法中正确的是

A．电势差U_CD仅与材料有关

B．若霍尔元件的载流子是自由电子，则电势差U_CD＞0

C．仅增大磁感应强度时,电势差U_CD变大

D．在测定地球赤道上方的地磁场强弱时,元件的工作面应保持水平

质谱仪的两大重要组成部分是加速电场和偏转磁场．如图所示为质谱仪的原理图．设想有一个静止的质量为m、带电荷量为q的带电粒子(不计重力)，经电压为U的加速电场加速后垂直进入磁感应强度为B的偏转磁场中，带电粒子打到底片上的P点，设OP＝x，则在图中能正确反映x与U之间的函数关系的是

如图所示，在一矩形区域内，不加磁场时，不计重力的带电粒子以某初速度垂直左边界射入，穿过此区域的时间为t.若加上磁感应强度为B、垂直纸面向外的匀强磁场，带电粒子仍以原来的初速度入射，粒子飞出磁场时偏离原方向60°，利用以上数据可求出下列物理量中的

A．带电粒子的比荷

B．带电粒子的质量

C．带电粒子的初速度

D．带电粒子在磁场中运动的半径

如图所示，为了科学研究的需要，常常将质子()和α粒子()等带电粒子储存在圆环状空腔中，圆环状空腔置于一个与圆环平面垂直的匀强磁场(偏转磁场)中，磁感应强度为B.如果质子和α粒子在空腔中做圆周运动的轨迹相同(如图中虚线所示)，偏转磁场也相同，则质子和α粒子在圆环状空腔中运动的动能E_H和E_α、运动的周期T_H和T_α的大小关系是

A．E_H＝E_α，T_H≠T_α               B．E_H＝E_α，T_H＝T_α

C．E_H≠E_α，T_H≠T_α               D．E_H≠E_α，T_H＝T_α

如图所示，匀强磁场的方向竖直向下．磁场中有光滑的水平桌面，在桌面上平放着内壁光滑、底部有带电小球的试管．试管在水平拉力F作用下向右匀速运动，带电小球能从管口处飞出．关于带电小球及其在离开试管前的运动，下列说法中正确的是

A．小球带负电

B．洛伦兹力对小球做正功

C．小球运动的轨迹是一条抛物线

D．维持试管匀速运动的拉力F应保持恒定

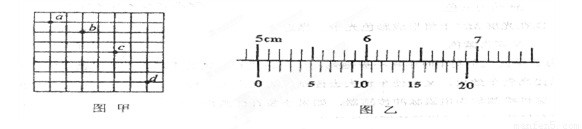

验证机械能守恒定律, 可以利用平抛运动的闪光照片来验证，图甲是一小球做平抛运动的闪光照片的一部分，图中背景小方格的实物边长可以用游标卡尺测量，图乙是卡尺读数部分的示意图，由图乙可知小方格的边长是L= ____________mm。如果相机的闪光频率为f,小球的质量为m，当地重力加速度g已知，那么小球在a→b→c→d的整个过程中减少的重力势能为        ，增加的动能为          （这两空用字母L、f、m、g表示），这样代入数据就可以验证平抛运动过程中的机械能守恒。

小明同学用所示的实验装置验证牛顿第二定律，一端固定有定滑轮的长木板水平放在桌面上，沙桶通过绕过定滑轮的细线拉动小车，细线与长木板平行，小车上固定盒子，盒子内盛有沙子。

1.她想用砂和砂桶的重力表示系统(小车、盒子及盒内沙子、悬挂的桶以及桶内沙子)受到的合外力，为了减少这种做法带来的实验误差，你认为实验中还应该采取的措施是：

2.验证在系统质量不变的情况下，加速度与合外力成正比

从盒子中取出一些沙子，装入沙桶中，称量并记录沙桶的总重力，将该力视为合外力F，对应的加速度则从打下的纸带中计算得出。多次改变合外力F的大小，每次都会得到一个相应的加速度。本次实验中，桶内的沙子取自小车中。故系统的总质量不变。以合外力F为横轴，以加速度为纵轴，画出—F图像，图像是一条过原点的直线。

—F图像斜率的物理意义是

_________________________                               _______________

本次实验中，是否应该满足悬挂的沙桶总质量一定要远远小于小车(包括盛沙的盒及盒内的砂)的总质量?    答：____________(填“是”或“否”)；理由是________________                                              ____                                                 ____.

3.验证在合外力不变的情况下，加速度与质量成反比

保持桶内沙子质量不变，在盒子内添加或去掉一些沙子，验证加速度与质量的关系。

本次实验中，桶内的沙子总质量不变，故系统的所受的合外力不变。用图像法处理数据时，以加速度为纵轴，应该以哪一个质量的倒数为横轴?

A．小车质量、盒子及盒内沙子质量之和

B．小车质量、盒子及盒内沙子与悬挂的沙桶(包括桶与桶内的沙)质量之和

答：_____________(填“A”或“B”)

如图所示是示波器的示意图，竖直偏转电极的极板长L₁=4cm，板间距离d=1cm。板右端距离荧光屏L₂=18cm，（水平偏转电极上不加电压，没有画出）电子沿中心线进入竖直偏转电场的速度是v=1.6×10⁷m/s，电子电量e=1.6×10^-19C，质量m=0.91×10^-30kg。要使电子束不打在偏转电极上，加在竖直偏转电极上的最大偏转电压U不能超过多大？
