在去年5．12汶川大地震的救援行动中，千斤顶发挥了很  大作用，如图所示是剪式千斤顶，当摇动把手时，螺纹轴就能迫使千斤顶的两臂靠拢，从而将汽车顶起。当车轮刚被顶起时汽车对千斤顶的压力为1．0×10N，此时千斤顶两臂间的夹角为120。，则下列判断正确的是

A.此时两臂受到的压力大小均为5．0×10N

B.此时千斤顶对汽车的支持力为2．0×10N

C.若继续摇动手把，将汽车顶起，两臂受到的压力将增大

D.若继续摇动手把，将汽车顶起，两臂受到的压力将减小

如图所示的电路中，三个灯泡L₁、L₂、L₃的电阻关系为R₁＜R₂＜R₃，电感L的电阻可忽略，D为理想二极管。电键K从闭合状态突然断开时，下列判断中不正确的是（   ）

A．L₁逐渐变暗

B．L₁先变亮，然后逐渐变暗

C．L₃先变亮，然后逐渐变暗

D．L₂立即熄灭

居民小区里的楼道灯，采用门电路控制，电路如图所示。白天的时候，即使拍手发出声音，楼道灯也不亮；但是到了晚上，拍手发出声音后，电路中用声控开关S闭合，灯就亮了，并采用延时电路，使之亮一段时间后就熄灭。R₂是光敏电阻，R₁为定值电阻，下列说法中正确的（    ）

A．电路中的虚线方框内是非门电路

B．电路中的虚线方框内是与门电路

C．黑夜时R₁应远大于R₂

D．减小R₁，可使二极管在光线更暗时才发光

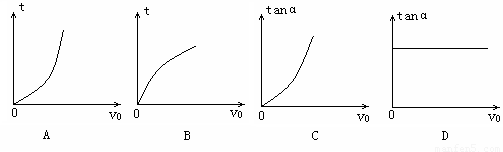

从倾角为θ的足够长的斜面上的M点，以初速度v₀水平抛出一小球，不计空气阻力，落到斜面上的N点，此时速度方向水平方向的夹角为α，经历时间为t。下列各图中，能正确反映t及tanα与v₀的关系的图象是（    ）

如图所示,质量相等的甲、乙两小球从一光滑直角斜面的顶端同时由静止开始释放，甲小球沿斜面下滑经过a点，乙小球竖直下落经过b点，a、b两点在同一水平面上，不计空气阻力,下列说法中正确的是（    ）

A．甲小球在a点的速率等于乙小球在b点的速率

B．甲小球到达a点的时间等于乙小球达到b点的时间

C．甲小球在a点的机械能等于乙小球在b点的机械能

D．甲小球在a点时重力功率等于乙小球在b点时重力

一电子射入固定在O点的点电荷的电场中,电子仅在电场力的作用运动，其运动轨迹如图中虚线所示.图中的实线是以O为圆心等间距的同心圆, c是粒子运动轨迹与最小圆的切点，a、b是粒子运动轨迹与另外两个圆的交点， 则下列说法中正确的是（   ）

A．电子的加速度a_A＜a_B＜a_C

B．电子的电势能E_PA＞E_PB＞E_PC

C．电势ψ_a ＞ψ_b＞ψ_c

D．电势差U_ac=2U_ab

如图所示的电路中，C为中间插有电介质的平行板电容器，能使电流由a经电阻R流向b的是（   ）

A．缩小电容器两极板间的距离

B．加大电容器两极板间的距离

C．取出电容器中的电介质

D．减小电容器的正对面积

如图所示，是汽车牵引力F和车速倒数的关系图像，若汽车质量为2×10³kg，由静止开始沿平直公路行驶，阻力恒定，最大车速为30m/s，则以下说法正确的是（  ）

A、汽车的额定功率为6×10⁴W

B、汽车运动过程中受到的阻力为6×10³N

C、汽车先做匀加速运动，然后再做匀速直线运动

D、汽车做匀加速运动时间是5s

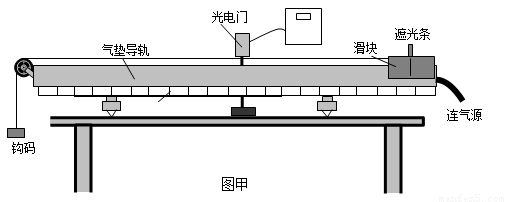

某实验小组利用如图甲所示的实验装置来验证钩码和滑块所组成的系统机械能守恒．

（1）实验前需要调整气垫导轨底座使之水平，利用现有器材如何判断导轨是否水平？

                                                                   ．

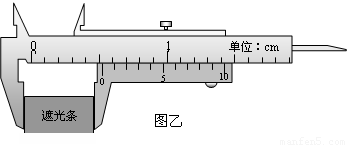

（2）如图乙所示，用游标卡尺测得遮光条的宽度d=      cm；实验时将滑块从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间Δt=1.2×10^-2s，则滑块经过光电门时的瞬时速度为      m/s．在本次实验中还需要测量的物理量有：钩码的质量m、       和      （文字说明并用相应的字母表示）．

（3）本实验通过比较             和              在实验误差允许的范围内相等（用测量的物理量符号表示），从而验证了系统的机械能守恒．

现要测电阻R₀阻值和干电池组的电动势E及内阻r。给定的器材有：两个理想电压表V（量程均为3V），理想电流表A（量程为0.6A），滑动变阻器R，待测的电阻R₀，两节串联的电池，电键S及导线若干。某同学设计一个如图（a）所示的电路同时测电阻R₀阻值和电池组的电动势及内阻，调节变阻器，两电压表和电流表分别测得多组U₁、U₂、I的读数，并作出U₁—I图（图线1）和U₂—I图（图线2），见图（b）。

（1）由图可知得出电阻R₀阻值为______Ω，电池组E的电动势为_________V，内阻为__________Ω。

（2）若上述电路中少了一个电压表，仍可用一个电路同时测电阻R₀阻值和干电池组的电动势E及内阻。请你在虚线框中画出电路图，并写出简单的实验步骤和E、r、R₀三个物理量的计算式。
