如图所示，一物块P质量m=2kg，由平面上A点开始以速度=4m/s向A点右侧运动，物块与平面之间的动摩擦因数=0.2，运动S₁=3m后滑上传送带BC。已知传送带足够长且物块与传送带之间的动摩擦因数=0.1，传送带以恒定速率=1m/s逆时针转动。（g=10m/s²）

求：（1）物块向右运动距A点的最大位移S_max=？

(2)物块最后停下来时距A点的位移=？

以下是物理学中的四个实验装置或仪器，由图可知这四个实验或仪器共同的物理思想方法是

A. 极限的思想方法                    B. 猜想的思想方法

C. 控制变量的方法                    D. 放大的思想方法

如图为两个物体A和B在同一直线上沿同一方向同时作匀加速运动的v-t图线。已知在第3s末两个物体在途中相遇，则下列说法正确的是

A．两物体从同一地点出发

B．出发时B在A前3m处

C．3s末两个物体相遇后，两物体不可能再相遇

D．运动过程中B 的加速度大于A的加速度

我国发射的“嫦娥一号”探测卫星沿地月转移轨

道到达月球，在距月球表面200km的P点进行第一次“刹车制动”后被月球捕获，进入椭圆轨道Ⅰ绕月飞行，如图所示。之后，卫星在P点又经过两次“刹车制动”，最终在距月球表面200km的圆形轨道Ⅲ上绕月球做匀速圆周运动。则下面说法正确的是

A．卫星在轨道Ⅲ上运动到P点的速度大于沿轨道Ⅰ运动到P点时的速度

B．如果已知“嫦娥一号” 在轨道Ⅲ运动的轨道半径、周期和引力常数G就可以求出月球的质量

C．卫星在轨道Ⅱ上运动时在P点受的万有引力小于该点所需的向心力。

D．卫星在轨道Ⅲ上运动到P点的加速度等于沿轨道Ⅰ运动到P点时的加速度

一质量为m的滑块以初速度v₀自固定在地面上的粗糙斜面的底端开始冲上斜面，到达某一高度后又自动返回至斜面底端，图中分别给出了在整个运动过程中滑块的速度v、加速度a、动能E_k及重力势能E_p随时间t的变化关系图线，则其中可能正确的是(规定斜面底端所在水平面为零势能参考平面)

[来源:ZXXK]

如图所示，质量为m的物体用细绳拴住放在水平粗糙传送带上，物体距传送带左端距离为L，稳定时绳与水平方向的夹角为，当传送带分别以v₁、v₂的速度作逆时针转动时(v₁<v₂)，稳定时细绳的拉力分别为F_l、F₂；若剪断细绳后，物体到达左端的时间分别为t_l、t₂，则下列关于稳定时细绳的拉力和到达左端的时间的大小一定正确的是

A．F_l<F₂                           B．F₁=F₂

C．t_l>t₂                             D．t_l<t₂

如图所示电路，电阻R₁与电阻R₂阻值相同，都为R，和R₁并联的D为理想二极管（正向电阻可看作零，反向电阻可看作无穷大），在A、B间加一正弦交流电u＝20sin100πt（V），则加在R₂上的电压有效值为

A．10V     B．20V     C．15V     D．5V

如图在矩形abcd区域内存在着匀强磁场，A、B带电粒子都是从M点由静止经同一电场加速后从顶角d处沿dc方向射入磁场，A、B又分别从p、q两处射出，已知dp连线和dq连线与ad边分别成30^o和60^o角，不计重力。A、B两粒子在磁场中运动的速度大小之比v_A:v_B为

A．      B．

C．       D．

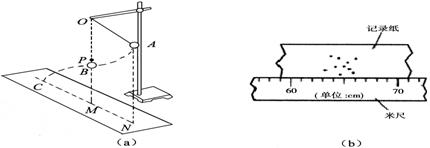

某研究性学习小组用如图（a）所示装置验证机械能守恒定律．让一个摆球由静止开始从A位置摆到B位置，若不考虑空气阻力，小球的机械能应该守恒，即mv² = mgh．直接测量摆球到达B点的速度v比较困难．现让小球在B点处脱离悬线做平抛运动，利用平抛的特性来间接地测出v．如图（a）中，悬点正下方P点处放有水平放置炽热的电热丝，当悬线摆至电热丝处时能轻易被烧断，小球由于惯性向前飞出作平抛运动．在地面上放上白纸，上面覆盖着复写纸，当小球落在复写纸上时，会在下面白纸上留下痕迹．用重锤线确定出A、B点的投影点N、M．重复实验10次（小球每一次都从同一点由静止释放），球的落点痕迹如图（b）所示，图中米尺水平放置，零刻度线与M点对齐．用米尺量出AN的高度h₁、BM的高度h₂，算出A、B两点的竖直距离，再量出M、C之间的距离x，即可验证机械能守恒定律．已知重力加速度为g，小球的质量为m．

（1）根据图（b）可以确定小球平抛时的水平射程为           cm．

（2）用题中所给字母表示出小球平抛时的初速度v₀ =          ．

（3）用测出的物理量表示出小球从A到B过程中，重力势能的减少量ΔE_P =        ，动能的增加量ΔE_K=          ．

在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

  A．待测的干电池（电动势E约为1.5 V，内电阻r小于1.0Ω)

  B．电流表A₁（0～3 mA，内阻R_g1=10Ω)

  C．电流表A₂(0～0.6 A，内阻R_g2=0.5Ω)

  D．滑动变阻器R₁(0～2.5Ω,1 A)

  E．滑动变阻器R₂(0～20Ω,l A)

  F．定值电阻R₀ (500Ω)

  G．开关和导线若干

（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示中甲的（a）、 (b)两个参考实验电路，其中合理的是       图所示的电路（填写“a”或“b”）；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选    (填写器材前的字母代号）．

（2）该同学根据（1）中选出的合理的实验电路利用测出的数据绘出I₁―I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数），请在图乙坐标系中作出I₁―I₂的定性图线。则图线斜率的绝对值等于              。（用题中所给的各物理量的符号表示）

（3）若将图线的纵坐标改为              ，横轴仍为I₂，则图线与纵坐标轴的交点的物理含义即为电动势的大小。
