I．某同学利用如图(a)装置做“探究弹簧弹力大小与其长度的关系”的实验。

①在安装刻度尺时，必须使刻度尺保持　　状态。

②他通过实验得到如图(b)所示的弹力大小Ｆ与弹簧长度x的关系图线。由此图线可得该弹簧的原长x₀=　　cm，劲度系数k=    N/m。

③他又利用本实验原理把该弹簧做成一把弹簧秤，当弹簧秤上的示数如图(c)所示时，

该弹簧的长度x=　　cm。

Ⅱ．某学习小组为探究导电溶液的电阻在体积相同时，电阻值与长度的关系。选取一根乳胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。进行了如下实验：

（1）该小组将盐水柱作为纯电阻，粗测其电阻约为几千欧。现采用伏安法测盐水柱的电阻，有如下实验器材可供选择：

A．直流电源：电动势12V，内阻很小，额定电流1A；

B．电流表A₁：量程0～10mA，内阻约；C．电流表A₂：量程0～600mA，内阻约；

D．电压表V：量程0～15V，内阻约；E．滑动变阻器R₁：最大阻值；

F．滑动变阻器R₂：最大阻值；          G．开关．导线等

在可供选择的器材中，应选用的电流表是_______（填“A­₁”或“A₂”），应该选用的滑动变阻器是________（填“R₁”或“R₂”）。

（2）根据所选的器材在题给的方框内画出实验的电路图。

（3）握住乳胶管两端把它均匀拉长，多次实验测得盐水柱长度L，电阻R的数据如下表：

为了研究电阻R与长度L的关系，该小组用纵坐标表示电阻R，作出了如图所示的图线，你认为横坐标表示的物理量是____________。

如图所示，一质量M=2.0kg的长木板静止放在光滑水平面上，在木板的右端放一质量m=1.0kg可看作质点的小物块，小物块与木板间的动摩擦因数为μ=0.2。用恒力F向右拉动木板使木板在水平面上做匀加速直线运动，经过t=1.0s后撤去该恒力，此时小物块恰好运动到距木板右端l=1.0m处。在此后的运动中小物块没有从木板上掉下来。求：

（1）小物块在加速过程中受到的摩擦力的大小和方向；

（2）作用于木板的恒力F的大小；

（3）木板的长度至少是多少？

如图所示为示波管的示意图，竖直偏转电极的极板长l＝4.0 cm，两板间距离d＝1.0 cm，极板右端与荧光屏的距离L＝18 cm。由阴极发出的电子经电场加速后，以v=1.6×10⁷ m/s沿中心线进入竖直偏转电场。若电子由阴极逸出时的初速度、电子所受重力及电子之间的相互作用力均可忽略不计，已知电子的电荷量e＝1.6×10^-19 C，质量m＝0.91×10^-30 kg。

（1）求加速电压U₀的大小；

（2）要使电子束不打在偏转电极的极板上，求加在竖直偏转电极上的电压应满足的条件；

（3）在竖直偏转电极上加的交变电压，求电子打在荧光屏上亮线的长度。

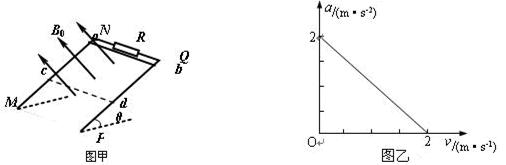

如图甲所示，MN、PQ为间距L=0 .5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计。导轨平面与水平面间的夹角，NQ间连接有一个R=4Ω的电阻。有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B₀=1T。将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好。现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行。取g=10m/s²。求：

（1）金属棒与导轨间的动摩擦因数μ；

（2）cd离NQ的距离s；

（3）金属棒滑行至cd处的过程中，电阻R上产生的热量；

（4）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化（写出B与t的关系式）。

某质点做简谐运动，其位移随时间变化的关系式为x＝Asin，则质点(    )

A．第1 s末与第3 s末的位移相同         B．第1 s末与第3 s末的速度相同

C．3 s末至5 s末的位移方向都相同        D．3 s末至5 s末的加速度方向都相同

物理学的基本原理在生产生活中有着广泛应用．下面列举的四种器件中，在工作时利用了电磁感应现象的是（     ）

A．回旋加速器        B．白炽灯        C．质谱仪        D．电磁炉

在匀强磁场中放置一个电阻不计的平行金属导轨，导轨跟大线圈M相连，导轨上放一根导线ab，磁感线垂直于导轨所在的平面，欲使M所包围的小线圈N产生顺时针方向的感应电流，则导线的运动情况可能是（   ）

A．匀速向右运动          B．减速向右运动

C．加速向右运动          D．减速向左运动

如图所示，A，B是两个完全相同的灯泡，L是自感系数较大的线圈，其直流电阻忽略不计。当电键K闭合时，下列说法正确的是（     ）

A．A比B先亮，然后A熄灭

B．AB一齐亮，然后A熄灭

C．B比A先亮，然后B逐渐变暗，A逐渐变亮

D．A、B一齐亮．然后A逐渐变亮．B的亮度不变

如右图所示，AB、CD为两个平行的、不计电阻的水平光滑金属导轨，处在方向竖直向下，磁感应强度为B的匀强磁场中．AB、CD的间距为L，左右两端均接有阻值为R的电阻．质量为m长为L且不计电阻的导体棒MN放在导轨上，与导轨接触良好，并与轻质弹簧组成弹簧振动系统．开始时，弹簧处于自然长度，导体棒MN具有水平向左的初速度v₀，经过一段时间，导体棒MN第一次运动到最右端，这一过程中AC间的电阻R上产生的焦耳热为Q，则(　　)

A．初始时刻导体棒所受的安培力大小为

B．从初始时刻至导体棒第一次到达最左端的过程中，整个回路产生的焦耳热为2Q/3

C．当导体棒第一次到达最右端时，弹簧具有的弹性势能为－2Q

D．当导体棒再次回到初始位置时，AC间电阻R的热功率为

如图所示，光滑曲线导轨足够长，固定在绝缘斜面上，匀强磁场B垂直斜面向上．一导体棒从某处以初速度v₀沿导轨面向上滑动，最后又向下滑回到原处．导轨底端接有电阻R，其余电阻不计．下列说法正确的是(　　)

A．滑回到原处的速率等于初速度大小v₀

B．上滑所用的时间等于下滑所用的时间

C．上滑过程与下滑过程通过电阻R的电荷量大小相等

D．上滑过程通过某位置的加速度大小等于下滑过程中通过该位置的加速度大小
