如图所示，假设某次罚点球直接射门时，球恰好从横梁下边缘踢进，此时的速度为。横梁下边缘离地面的高度为h，足球质量为m，运动员对足球做的功为W₁，足球运动过程中克服空气阻力做功为W₂，选地面为零势能面，下列说法正确的是

A.运动员对足球做的功为W

B.足球机械能的变化量为W₁—W₂

C.足球克服阻力做功为

D.运动员刚踢完球的瞬间，足球的动能为

某点电荷和金属圆环间的电场线颁布如图所示。下列说法正确的是

A.a点的电势高于b点的电势

B.若将一正试探电荷由a点移到b点，电场力做负功

C.c点的电场强度与d点的电场强度大小无法判断

D.若将一正试探电荷从d点静止释放，电荷将沿着电场线由d到c

一台理想变压器的原、副线圈的匝数比是11：1，原线圈接入电压为220V的正弦交流电，一个滑动变阻器R接在副线圈上，如图所示。电压表和电流表均为理想交流电表，则下列说法正确的是

A.原、副线圈中的电流之比为11：1

B.若滑动变阻器接入电路的阻值为20，电流表的示数为1A

C.电压表的示数为

D.若将滑动变阻器的滑片向下滑动，则电压表示数不变，电流表的示数减小

如图所示，正方形线圈内存在磁场，闭合开关，当磁感应强度均匀增大时，有一带电微粒静止在水平放置的平行板电容器中间。若线圈匝为n，平行板电容器的板间距离为d，粒子的质量为m，带电荷量为q，正方形边长为L；线圈电阻不计，则下列判断中正确的是

A.带电微粒带负电

B.线圈内磁感应强度的变化率为

C.通过电阻R的电流将随着磁场增强而逐渐增大

D.断开开关后带电微粒做自由落体运动

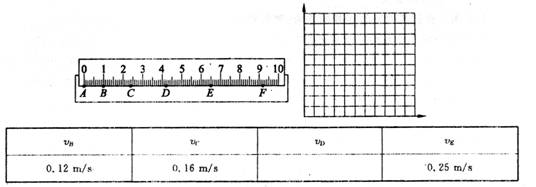

在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下纸带，如图所示，并在其上取了A、B、C、D、E、F等6个计数点（每相邻两个计数点间还有4个打点计时器打下的点没有画出），的计时器接的是“220V、50Hz”的交变电流。他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐。

①打点计时器在打B、C、D、E各点时物体的瞬时速度如上表，则。

②根据①中得到的数据，试在图中所给的坐标系中，画出图象，并从中可得出物体的加速度a=________m/s²。

某待测电阻R_x（阻值约20）。现在要测量其阻值，实验室还有如下器材：

A.电流表A₁（量程150mA，内阻r₁约为10）

B.电流表A₂（量程20Ma，内阻r₂=30）

C.定值电阻R₀（100）

D.滑动变阻器R（0~10）

E.直流电源E（电动势约4V，内阻较小）

F.开关S与导线若干

①在测量的读数上，要求电表的示数大于其总量程的1/3。请在虚线框中画出测量电阻R₁的电路图，并标上相应元件的符号。

②写出测量电阻R_x的表达式：________（用已知量和一组直接测得的量的字母表示）。

如图所示，AB为一长为l并以速度顺时针匀速转动的传送带，BCD部分为一半径为r、竖直放置的粗糙半圆形轨道，直径BD恰好竖直，并与传送带相切于B点。现将一质量为m的小滑块无初速地放在传送带的左端A点上，已知滑块与传送带间的动摩擦因数为＞。求：

（1）滑块到达B点时对轨道的压力大小；

（2）滑块恰好能到达D点，求滑块在粗糙半圆形轨道中克服摩擦力的功；

（3）滑块从D熙 再次掉到传送带上E点，求AE的距离。

如图所示，在平面直角坐标系中的第一象限内存在磁感应强度大小为B、方向垂直于坐标平面向里的圆形匀强磁场区域（图中未画出）；在第二象限内存在沿轴负方向的匀强电场，电场强度大小为E。一粒子源固定在轴上的A（—L，0）点，沿y轴正方向释放电子，电子经电场偏转后能通过y轴上的点，再经过磁场偏转后恰好垂直击中ON，ON与x轴正方向成30°角。已知电子的质量为m，电荷量为e，不考虑粒子的重力和粒子之间的相互作用，求；

（1）电子的释放速度的大小；

（2）电子离开电场时的速度方向与y轴正方向的夹角；

（3）粗略画出电子在电场和磁场中的轨迹；

（4）圆形磁场的最小半径R_min。

下列说法正确的是_______。

A.布朗运动是液体或气体中悬浮微粒的无规则运动，温度越高、微粒越大，运动越显著

B.任何物体的内能都不能为零

C.毛细现象是液体的表面张力作用的结果，温度越高表面张力越小

D.液晶像液体一样具有流动性，而其光学性质和某些晶体相似具有各向异性

E.饱和汽的压强称为饱和汽压，大小随温度和体积的变化而变化

如图所示，一圆柱形绝热气缸竖直放置，通过绝热活塞封闭着一定质量的理想气体。活塞的质量为m，横截面积为S，与容器底部相距h，此时封闭气体的温度为T₁，现通过电热丝缓慢加热气体，当气体吸收热量Q时，气体温度上升到T₂。忆知大气压强为，重力加速度为g，不计活塞与气缸的摩擦。求：

（1）活塞上升的高度；

（2）加热过程中气体的内能增加量。
